2021年09月13日 | 一种基于对飞机线束线缆检测方案的测试研究
2021-09-13 来源：eefocus

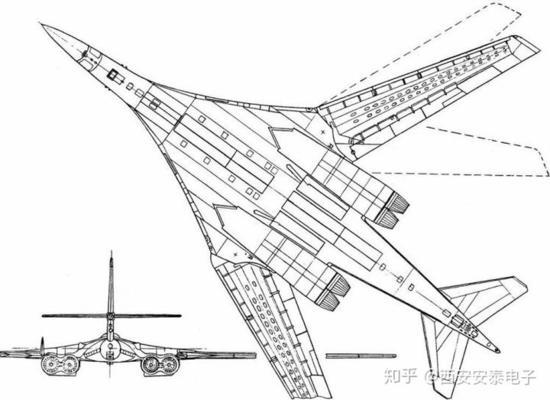

随着科学技术的发展和作战需求，军用飞机已成为现代战争中克敌制胜最重要的武器装备;民用飞机已成为现代社会最主要的交通运输工具，各式各样的飞机在当代社会发挥着越来越重要的作用，然而飞机制造是一项复杂的系统工程，在制造过程不同阶段中逐步装配结构、电气、机电、液压等系统，并需要对这些系统进行调试检查。对于电气部分（线束线缆）的检测是飞机各部件、整机测试中必不可少的一项工作。主要是针对线束线缆的导通性能和绝缘耐压性能的检查。
整机中电气部分线束线缆数量规模大、数量多，传统的测试线束线缆的方法是通过万用表对线缆进行测量，一是耗时耗力，二是准确性不高，容易出现误操作，这就将飞机制造数字化装配、自动化检测推向了一个新的发展阶段。国内外领先的航空制造企业，在全机线束线缆检测方面已经不再采用人工方式完成，高效、快捷、更为可靠的线束线缆自动化测试系统技术已被广泛应用。采用自动化检测可以对全机线缆的导通、断路、短路、串接进行集成检测，判断线束线缆连接的正确性和全机线缆故障，如短路、断路、错接、漏接、多接、不正确等信息，可以加快检测速度，提高检测可靠性，避免人为差错。
Aigtek针对整机线束线缆测试问题提出ATX-3000系列线缆测试仪测试系统，主要由导通电阻单元、绝缘电阻单元、绝缘电压单元、耐压单元、漏电流单元以及输出接口等组成，具有导通测试、电阻测试、绝缘测试以及耐压测试等测试功能。
线缆测试仪原理：
导通测试原理：给需要测试的线束施加一定电流，测量线缆端点处的电压值和电流值，由测试仪内部对测量结果使用欧姆定律进行换算，得出准确的电阻值。用此电阻值与用户设定的电阻值进行比较，判定是否有质量隐患。使用时，将控制线缆的两头分别与装置相对应的连接件连接上，接通电源，并依次按下检测开关，显示屏幕会提示对应的控制线缆内部传输线是否正常。快速检测线缆中每根导线的通断状况，检测其导通、短路、开路、错接的连接关系。
ATX-3000系列是台式线缆测试仪，专用于各种线缆，线束和排线品质及连接可靠性检验的多功能，自动化的线束参数测试系统。设备可单机操作，亦可连接至电脑操作，基于模块化设计结构，二线制电阻测试。兼容智能化测试软件，帮助客户进行数据对比分析。
主要测试功能特点：
1.导通测试功能：可快速测试出导线的通路、短路、断路、插针错位（线序关系）等故障状态；
2.绝缘测试功能：给被测线缆施加额定直流电压条件下，自动完成多点的绝缘测试，升压时间、测试时间均可人为设置，可快速测试任意不通两线间、任意线与壳体的绝缘电阻值；
3.耐压测试功能：给被测线束施加额定交流电压条件下，自动完成多点的耐压测试，升压时间、测试时间均可人为设置，可快速测试任意不通两线间、任意线与壳体的耐压漏电流值；
4.电阻测试功能：四线制高精度电阻测试；
5.采用先进的恒流法测试，大大减少了因外部干扰而引起的测量误差
6.测试报告可生成Excel表格，文件档案可追踪朔源。
线缆测试转接工装：
ATX3000线缆测试仪具体参数指标：
目前，ATX3000线束测试系统已应用于多种型号飞机的静力/疲劳试验中，在各项试验中及时有效地检测出故障线缆，并有效提高控制线缆检测效率，保障试验安全。各个系列不同的线缆测试仪测试设备各适用于大型飞机的线束线缆自动化测试，对于加快大型飞机生产效率、提高检测质量有深远的意义。
