2021年10月08日 | 基于51单片机自动售货机设计
2021-10-08 来源：eefocus
一.硬件方案

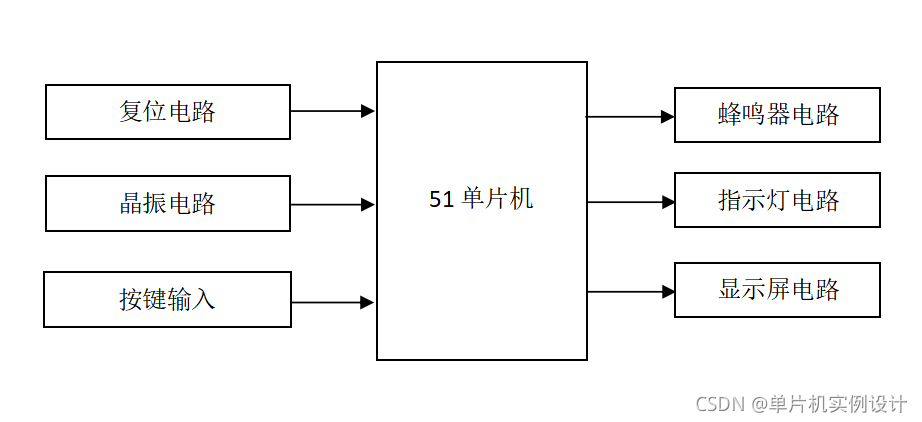

本设计由STC系列单片机+12864显示+电源模块+按键模块+蜂鸣器报警模块等元件组成。
使用STC89C52（STC89C52数据手册）单片机设计，设有8个按键，3个按键模拟硬币（5元、1元、5角），另外5个按键模拟货物选择，一块12864显示屏；如图：
二.设计功能
（1）开机启动显示货物价格列表，自动切换列表。
（2）可以选择①—⑤种货物（或更多）。
（3）按对应按键可选择该货物。
（4）选择后，提示要投进的金额，并显示投币有效时间30秒（可修改）。
（5）按键模拟投币，有5元、1元、5角。
（6）投币金额等于或大于所选货物的金额则购物成功。
（7）若投币不足，则30秒后自动退回。
三.设计原理图
（1）原理图主要采用AD软件进行设计,如图：
（2）PCB图如下：
四.软件设计
主程序源码
//************************************
//主程序
//*************************************
main()
{
TMOD=0x01; //T0 工作在方式1 16位计数器
TH0=(65536-50000)/256; //预先 设定定时器 初值,50毫秒
TL0=(65536-50000)%256;
EA=1; //开启 总中断
ET0=1; //开启定时器 0 中断
TR0=1; //定时器 0 启动计数
init_lcd();
clrram_lcd();
while(1)
{
show(); //显示处理
key(); //输入处理
}
}
void time0(void) interrupt 1
{
TH0=(65536-50000)/256; //重新设置定时器 初值,产生50MS定时中断
TL0=(65536-50000)%256;
count++; //50ms太短，闪烁频率太快
if(count==10)
{
if(n==0)
{
Time[0]=m/10+'0';
Time[1]=m%10+'0';
Time[2]=' ';
}
if(n==1)
{
Time[0]=money/10+'0';
Time[1]='.';
Time[2]=money%10+'0';
}
Time[3]=' ';
Time[4]=' ';
count=0;
if(m==0)m=30;
n++;
if(n==2){m--;n=0;}
nn++;
if(nn==20){nn=0;}
}
}
