一、串口通信简介

1.1 百度百科解释

来源百度百科

串行接口是一种可以将接收来自CPU的并行数据字符转换为连续的串行数据流发送出去，同时可将接收的串行数据流转换为并行的数据字符供给CPU的器件。一般完成这种功能的电路，我们称为串行接口电路。

串口通信（Serial Communications）的概念非常简单，串口按位（bit）发送和接收字节的通信方式。

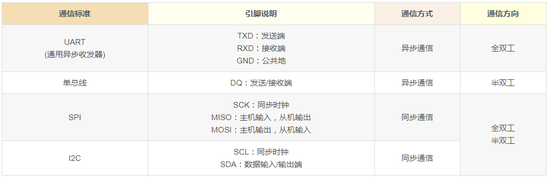

1.2 通信接口

image.png?imageView2/2/w/550

1.3 串口通信分类

image.png?imageView2/2/w/550

在这里插入图片描述

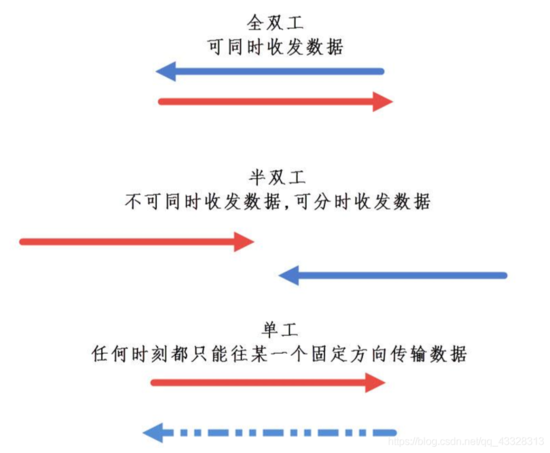

▲ 全双工、半双工和单工

1.4 STM32串行通信的通信方式

image.png?imageView2/2/w/550

插播一条反爬虫信息，读者可以忽略：

在这里插入图片描述

二、STM32的串口通信

在这里插入图片描述

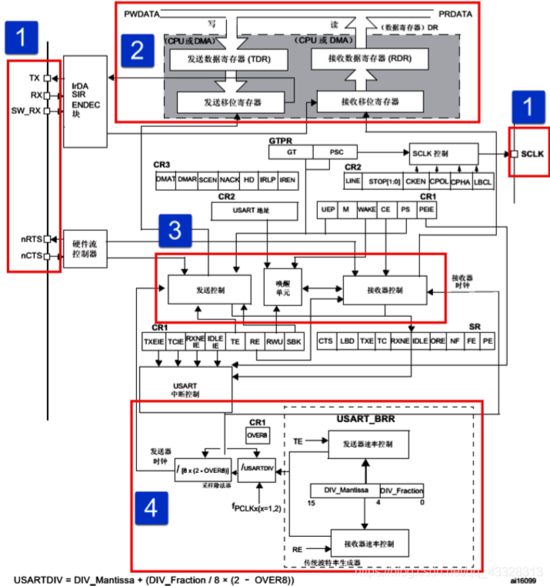

▲ USART 功能框图

2.1 功能引脚

TX：发送数据输出引脚。

RX：接收数据输入引脚。

SW_RX：数据接收引脚，只用于单线和智能卡模式，属于内部引脚，没有具体外部引脚。

nRTS：请求以发送(Request To Send)，n表示低电平有效。如果使能 RTS流控制，当 USART 接收器准备好接收新数据时就会将 nRTS变成低电平；当接收寄存器已满时， nRTS将被设置为高电平。该引脚只适用于硬件流控制。

nCTS：清除以发送(Clear To Send)，n 表示低电平有效。如果使能 CTS流控制，发送器在发送下一帧数据之前会检测 nCTS引脚，如果为低电平，表示可以发送数据，如果为高电平则在发送完当前数据帧之后停止发送。该引脚只适用于硬件流控制。 SCLK：发送器时钟输出引脚。这个引脚仅适用于同步模式。

2.2 数据寄存器

USART 数据寄存器(USART_DR)只有低 9位有效

image.png?imageView2/2/w/550
