2021年10月25日 | 太阳能板供电铅酸蓄电池、磷酸铁锂电池、锂电池充电管理IC
2021-10-25 来源：EEWORLD
CS5350/CS5328 太阳能板供电铅酸蓄电池、磷酸铁锂电池、锂电池充电管理IC系列
2021年全国各地分时限电充分暴露我国严重的电力缺口，节能减排是当下的热门话题。太阳能是天然环保的大自然能源。随着单晶硅，多晶硅等太阳能光电转换材料的技术发展，太阳能广泛应用于路灯电源，通讯设备电源，广播设备电源等各个领域以及生活场景。基于太阳能存在时间的特殊性，一般情况下都需要电池储能。所以太阳能板对电池充电管理电路是必不可少的。太阳能板输出功率是随着光照大小而变化，传统的太阳能充电方式效率低，没有最大程度利用到所转换的能量。
深圳市永阜康科技有限公司针对太阳能的应用市场，推广具有太阳能板最大功率点跟踪(MPPT)功能的铅酸电池、磷酸铁锂，锂电充电管理IC系列-CS5328E/CS5350E。最大程度利用太阳能板即时所吸收转换的能量给电池充电，最大充电电流可设置为5A。
原理以及过程如下：

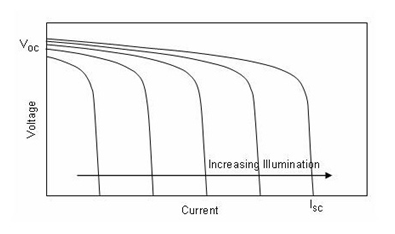

太阳能板输出是一个电流有限的电压源。其伏安特性如下图所示：

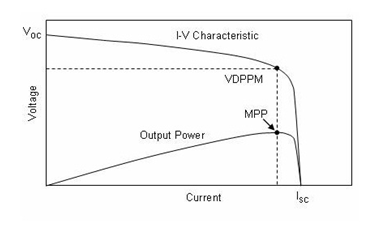

太阳能板输出电流从小增大，基本保持输出电压Voc不变。在某一时刻，随着输出电流继续增大，输出电压会快速下降，最终输出为零。上图为不同光照下不同的输出V-I特性曲线。输出功率等于电压跟电流的乘积，从上图可看出，某一时刻下，太阳能板输出最大功率点（MPP）如下图所示，出现在太阳能板输出特性曲线的转弯处，此时输出电压与电流乘积值最大。
可见不同的太阳光下，太阳板输出的最大功率点（MPP）是不一样的。为了提高效率，最大程度的利用太阳能板转换的能量，充电电路需有最大功率点跟踪(MPPT)功能。CS5328E,CS5350E是一款专用于太阳能板电源的充电管理IC。CS5328E应用于铅酸电池充电管理，CS5350E应用于锂电池或者磷酸铁锂电池充电管理。针对太阳能电源，都具有完美的最大功率点自动跟踪(MPPT)功能。CS5328E,CS5350E实时监测太阳能板输出的电压电流，自动调整输出对电池充电电流，以捕捉太阳能板的实时最大功率点(MPP)。实现最大程度太阳能板输出功率的利用。CS5328E,CS5350E除了太阳能板最大功率点跟踪(MPPT)之外，还有很多特色功能以及出色的性能。
1.CS5328E、CS5350E概要

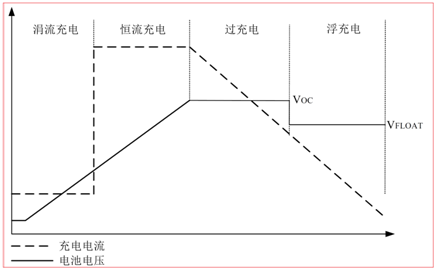

CS5328E是一款24V耐压，异步降压型铅酸电池充电管理IC。具备涓流充电，恒流充电过充电，浮充电的完整充电过程。
CS5350E是一款24V耐压， 1-5节锂电池或1-6节磷酸铁锂电池异步降压型充电管理IC。具备涓流充电，恒流充电，恒压充电的完整充电过程。
CS5328E,CS5350E内部集成功率MOS，具有最大5A的充电电流能力，充电电流可以通过外部电阻灵活可调。CS5328E,CS5350E内置输入自适应环路，可智能调节充电电流大小，防止拉垮适配器输出，可匹配所有适配器，输入自适应点通过外部分压电阻灵活可调。
CS5328E,CS5350E当使用太阳能板供电时，内部电路能够自动跟踪太阳能板的最大功率点，用户不需要考虑最坏情况，可最大限度地利用太阳能板的输出功率，非常适合利用太阳能板供电的应用。CS5328E通过外部电阻，可分别独立调节过充电结束电流以及过充电压。CS5350E通过外部电阻，可分别独立调节恒压充电结束电流以及恒压充电电压。
CS5328E,CS5350E具有完善的保护功能，包括输入欠压和过压保护、电池充电过压和短路保护、电池过放电电压保护、电池温度保护、芯片过温保护、充电超时保护。此外芯片通过外接的两路LED指示灯，可对充电过程实现全程监控。
2. CS5328E,CS5350E描述
宽输入电压范围：CS5328E, CS5350E: 3.6V~24V
太阳能板最大功率点跟踪功能
最大5A充电电流，充电电流外部电阻可调
过充电结束电流独立可调(CS5328E)
过充电电压独立可调(CS5328E)
充电终止电流独立可调(CS5350E)
恒压充电电压独立可调(CS5350E)
NTC功能
低功耗运输模式
电池零漏电（不带路径的应用）
±1%电池过充电精度
支持双路LED充电状态指示
400KHz开关频率
电池充电过压，短路保护
电池过放电电压保护
输入欠压，过压保护
IC温度自适应调节，IC过温保护
EQA-28封装
3. CS5328E,CS5350E应用场合
CS5328E: 铅酸电池充电、不间断电源、备用电池应用、太阳能路灯、便携式工业与医疗仪器等
CS5350E: 磷酸铁锂电池包、锂电电池包、笔记本电脑、利用太阳能板充电、电动工具、便携式工业与医疗仪器等
4. CS5328E应用信息

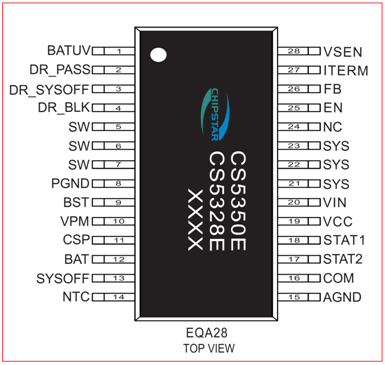

(1). CS5328E,CS5350E脚位图

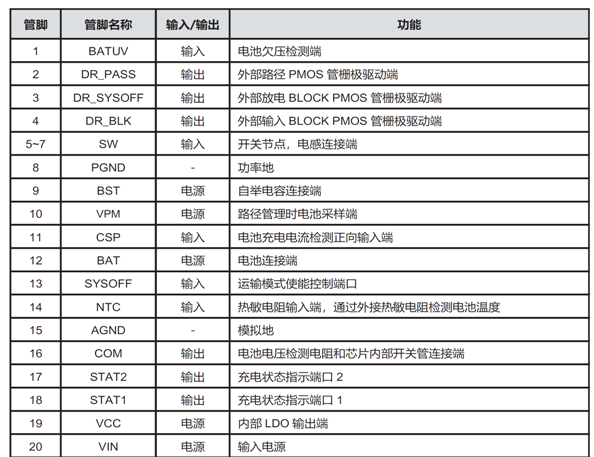

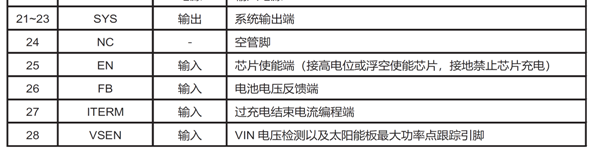

(2).CS5328E,CS5350E管脚说明

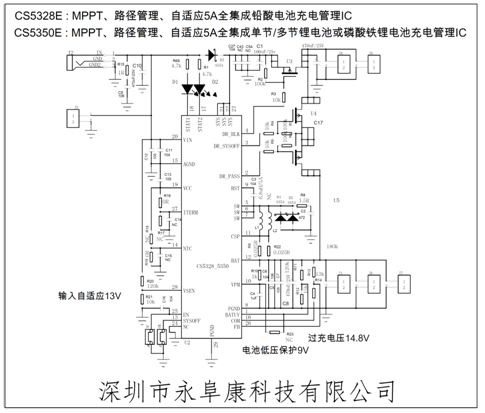

(3).CS5328E,CS5350EDEMO板原理图

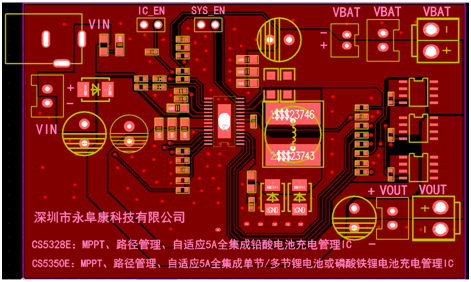

(4).CS5328E,CS5350EDEMO板PCB顶层设计图

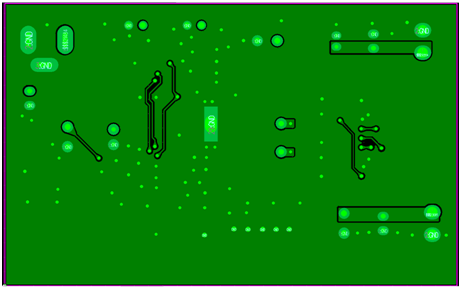

(5). CS5328E,CS5350EDEMO板PCB底层设计图

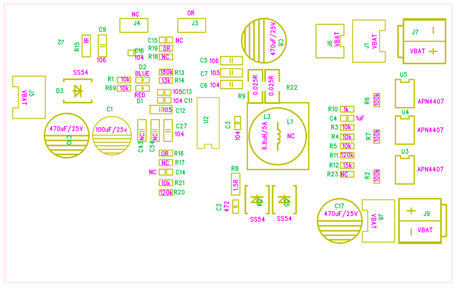

(6).CS5328E,CS5350EDEMO板贴片图

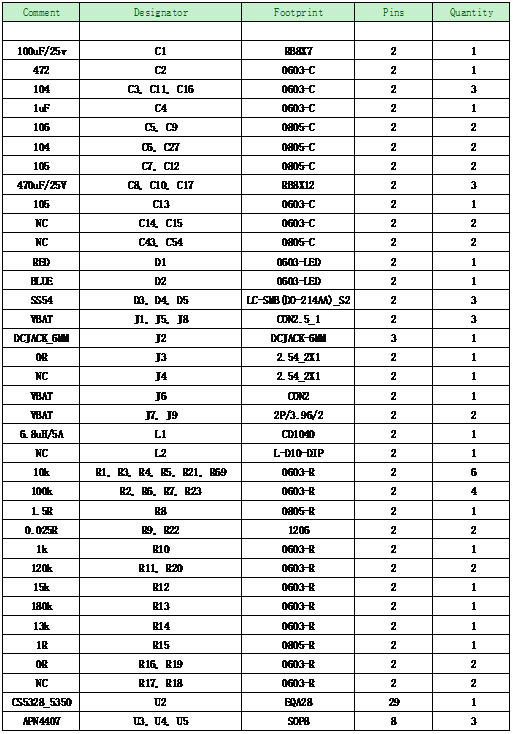

(7).CS5328E,CS5350EDEMO板物料清单

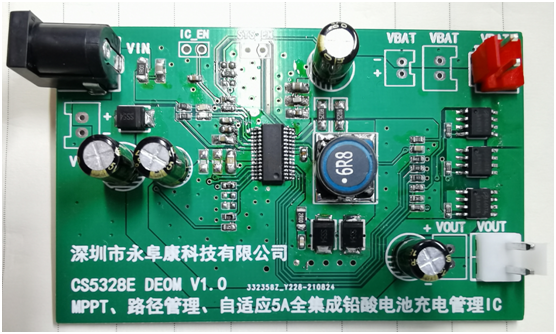

(8).CS5328E,CS5350EDEMO板实物图
(9). 太阳能板充电管理IC选型表
