2021年10月26日 | stm32专题二十：FSMC结构体分析

FSMC结构体：

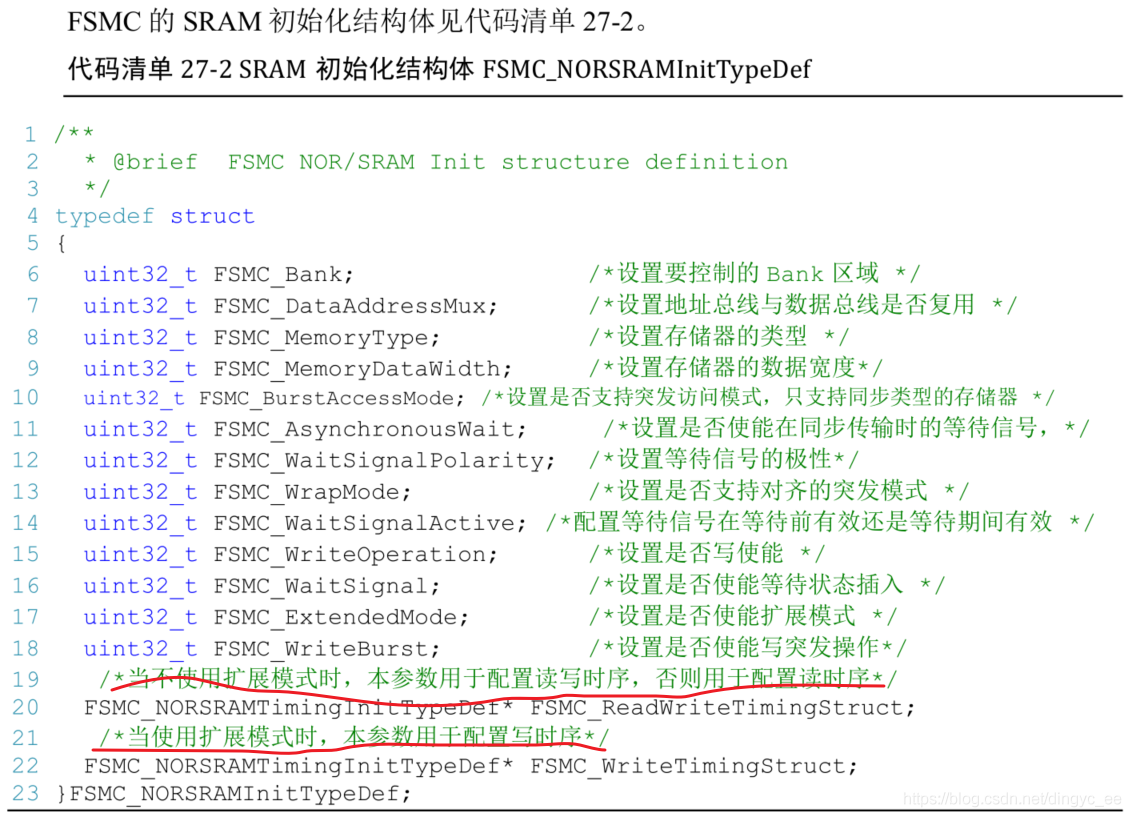

控制FSMC使用SRAM存储器时主要是配置时序寄存器以及控制寄存器，利用ST标准库的SRAM时序结构体以及初始化结构体可以很方便地写入参数。

时序结构体配置：

SRAM初始化结构体配置：

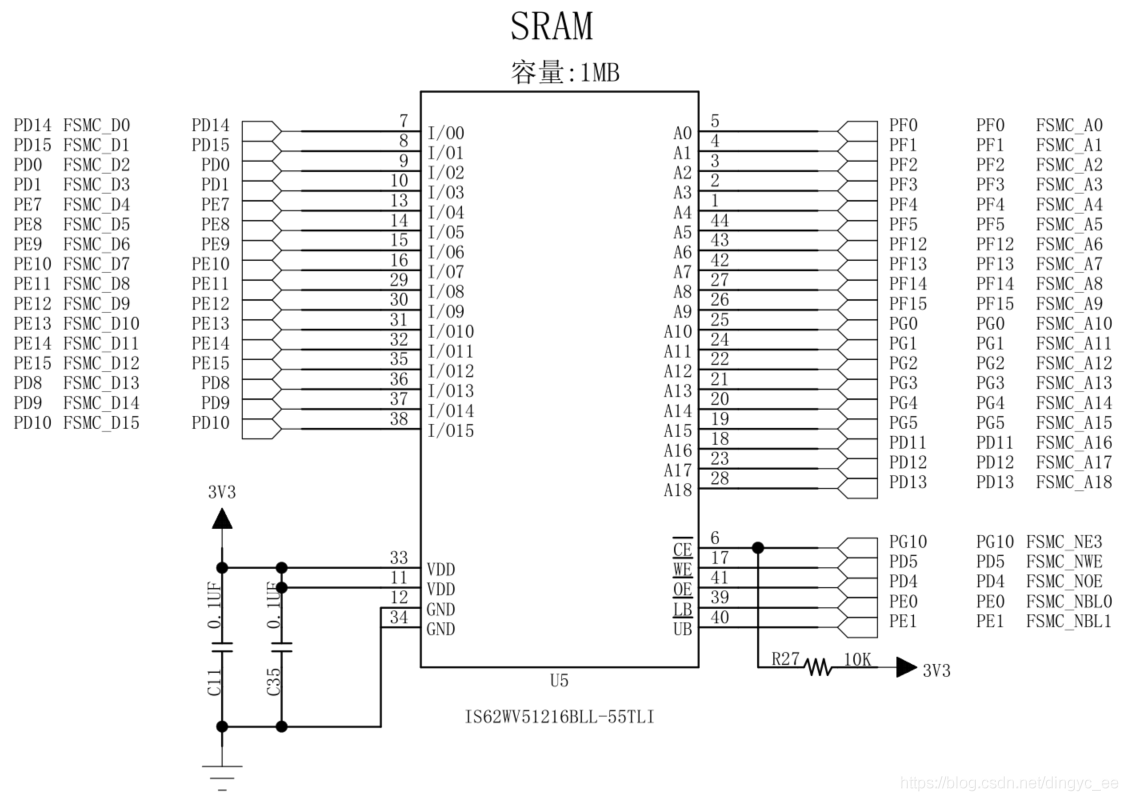

硬件连接：

操作的时候，就直接进行指针操作，向相应的地址写入和读出就行了，非常简单。

sram.c

#include "./sram/sram.h"

/**

  * @brief  初始化控制SRAM的IO

  * @param  无

  * @retval 无

  */

static void SRAM_GPIO_Config(void)

{

GPIO_InitTypeDef  GPIO_InitStructure;

  /* 使能SRAM相关的GPIO时钟 */

                         /*地址信号线*/

  RCC_APB2PeriphClockCmd(FSMC_A0_GPIO_CLK | FSMC_A1_GPIO_CLK | FSMC_A2_GPIO_CLK |

                         FSMC_A3_GPIO_CLK | FSMC_A4_GPIO_CLK | FSMC_A5_GPIO_CLK |

                         FSMC_A6_GPIO_CLK | FSMC_A7_GPIO_CLK | FSMC_A8_GPIO_CLK |

                         FSMC_A9_GPIO_CLK | FSMC_A10_GPIO_CLK| FSMC_A11_GPIO_CLK|

FSMC_A12_GPIO_CLK| FSMC_A13_GPIO_CLK|FSMC_A14_GPIO_CLK|

FSMC_A15_GPIO_CLK|FSMC_A16_GPIO_CLK|FSMC_A17_GPIO_CLK|FSMC_A18_GPIO_CLK|

                         /*数据信号线*/

                         FSMC_D0_GPIO_CLK | FSMC_D1_GPIO_CLK | FSMC_D2_GPIO_CLK |

                         FSMC_D3_GPIO_CLK | FSMC_D4_GPIO_CLK | FSMC_D5_GPIO_CLK |

                         FSMC_D6_GPIO_CLK | FSMC_D7_GPIO_CLK | FSMC_D8_GPIO_CLK |

                         FSMC_D9_GPIO_CLK | FSMC_D10_GPIO_CLK| FSMC_D11_GPIO_CLK|

                         FSMC_D12_GPIO_CLK| FSMC_D13_GPIO_CLK| FSMC_D14_GPIO_CLK|

                         FSMC_D15_GPIO_CLK|

                         /*控制信号线*/

                         FSMC_CS_GPIO_CLK  | FSMC_WE_GPIO_CLK | FSMC_OE_GPIO_CLK |

                         FSMC_UDQM_GPIO_CLK|FSMC_LDQM_GPIO_CLK, ENABLE);

/*-- GPIO 配置 -----------------------------------------------------*/

  /* 通用 GPIO 配置 */

  GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_AF_PP;       //配置为复用功能

  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

  /*A地址信号线 针对引脚配置*/

  GPIO_InitStructure.GPIO_Pin = FSMC_A0_GPIO_PIN;

  GPIO_Init(FSMC_A0_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = FSMC_A1_GPIO_PIN;

  GPIO_Init(FSMC_A1_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = FSMC_A2_GPIO_PIN;

  GPIO_Init(FSMC_A2_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = FSMC_A3_GPIO_PIN;

  GPIO_Init(FSMC_A3_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = FSMC_A4_GPIO_PIN;

  GPIO_Init(FSMC_A4_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = FSMC_A5_GPIO_PIN;

  GPIO_Init(FSMC_A5_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = FSMC_A6_GPIO_PIN;

  GPIO_Init(FSMC_A6_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = FSMC_A7_GPIO_PIN;

  GPIO_Init(FSMC_A7_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = FSMC_A8_GPIO_PIN;

  GPIO_Init(FSMC_A8_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = FSMC_A9_GPIO_PIN;

  GPIO_Init(FSMC_A9_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = FSMC_A10_GPIO_PIN;

  GPIO_Init(FSMC_A10_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = FSMC_A11_GPIO_PIN;

  GPIO_Init(FSMC_A11_GPIO_PORT, &GPIO_InitStructure);

GPIO_InitStructure.GPIO_Pin = FSMC_A12_GPIO_PIN;

  GPIO_Init(FSMC_A12_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = FSMC_A13_GPIO_PIN;

  GPIO_Init(FSMC_A13_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = FSMC_A14_GPIO_PIN;

  GPIO_Init(FSMC_A14_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = FSMC_A15_GPIO_PIN;

  GPIO_Init(FSMC_A15_GPIO_PORT, &GPIO_InitStructure);

GPIO_InitStructure.GPIO_Pin = FSMC_A16_GPIO_PIN;

  GPIO_Init(FSMC_A16_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = FSMC_A17_GPIO_PIN;

  GPIO_Init(FSMC_A17_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = FSMC_A18_GPIO_PIN;

  GPIO_Init(FSMC_A18_GPIO_PORT, &GPIO_InitStructure);

  /*DQ数据信号线 针对引脚配置*/

  GPIO_InitStructure.GPIO_Pin = FSMC_D0_GPIO_PIN;

  GPIO_Init(FSMC_D0_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = FSMC_D1_GPIO_PIN;

  GPIO_Init(FSMC_D1_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = FSMC_D2_GPIO_PIN;

  GPIO_Init(FSMC_D2_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = FSMC_D3_GPIO_PIN;

  GPIO_Init(FSMC_D3_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = FSMC_D4_GPIO_PIN;

  GPIO_Init(FSMC_D4_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = FSMC_D5_GPIO_PIN;

  GPIO_Init(FSMC_D5_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = FSMC_D6_GPIO_PIN;

  GPIO_Init(FSMC_D6_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = FSMC_D7_GPIO_PIN;

  GPIO_Init(FSMC_D7_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = FSMC_D8_GPIO_PIN;

  GPIO_Init(FSMC_D8_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = FSMC_D9_GPIO_PIN;

  GPIO_Init(FSMC_D9_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = FSMC_D10_GPIO_PIN;

  GPIO_Init(FSMC_D10_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = FSMC_D11_GPIO_PIN;

  GPIO_Init(FSMC_D11_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = FSMC_D12_GPIO_PIN;

  GPIO_Init(FSMC_D12_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = FSMC_D13_GPIO_PIN;

  GPIO_Init(FSMC_D13_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = FSMC_D14_GPIO_PIN;

  GPIO_Init(FSMC_D14_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = FSMC_D15_GPIO_PIN;

  GPIO_Init(FSMC_D15_GPIO_PORT, &GPIO_InitStructure);

  /*控制信号线*/

  GPIO_InitStructure.GPIO_Pin = FSMC_CS_GPIO_PIN;

  GPIO_Init(FSMC_CS_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = FSMC_WE_GPIO_PIN;

  GPIO_Init(FSMC_WE_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = FSMC_OE_GPIO_PIN;

  GPIO_Init(FSMC_OE_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = FSMC_UDQM_GPIO_PIN;

  GPIO_Init(FSMC_UDQM_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = FSMC_LDQM_GPIO_PIN;

  GPIO_Init(FSMC_LDQM_GPIO_PORT, &GPIO_InitStructure);

}

/**

  * @brief  初始化FSMC外设

  * @param  None.

  * @retval None.

  */

void FSMC_SRAM_Init(void)

{

FSMC_NORSRAMInitTypeDef  FSMC_NORSRAMInitStructure;

FSMC_NORSRAMTimingInitTypeDef  readWriteTiming;

/*初始化SRAM相关的GPIO*/

SRAM_GPIO_Config();

/*使能FSMC外设时钟*/

RCC_AHBPeriphClockCmd(RCC_AHBPeriph_FSMC,ENABLE);

//地址建立时间（ADDSET）为1个HCLK 1/72M=14ns

readWriteTiming.FSMC_AddressSetupTime = 0x00;

//地址保持时间（ADDHLD）模式A未用到

readWriteTiming.FSMC_AddressHoldTime = 0x00;

//数据保持时间（DATAST）+ 1个HCLK = 3/72M=42ns(对EM的SRAM芯片)

readWriteTiming.FSMC_DataSetupTime = 0x02;

//设置总线转换周期，仅用于复用模式的NOR操作

readWriteTiming.FSMC_BusTurnAroundDuration = 0x00;

//设置时钟分频，仅用于同步类型的存储器

readWriteTiming.FSMC_CLKDivision = 0x00;

//数据保持时间，仅用于同步型的NOR

readWriteTiming.FSMC_DataLatency = 0x00;

//选择匹配SRAM的模式

readWriteTiming.FSMC_AccessMode = FSMC_AccessMode_A;

// 选择FSMC映射的存储区域： Bank1 sram3

FSMC_NORSRAMInitStructure.FSMC_Bank = FSMC_Bank1_NORSRAM3;

//设置地址总线与数据总线是否复用，仅用于NOR

FSMC_NORSRAMInitStructure.FSMC_DataAddressMux = FSMC_DataAddressMux_Disable;

//设置要控制的存储器类型：SRAM类型

FSMC_NORSRAMInitStructure.FSMC_MemoryType =FSMC_MemoryType_SRAM;

//存储器数据宽度：16位

FSMC_NORSRAMInitStructure.FSMC_MemoryDataWidth = FSMC_MemoryDataWidth_16b;

//设置是否使用突发访问模式，仅用于同步类型的存储器

FSMC_NORSRAMInitStructure.FSMC_BurstAccessMode =FSMC_BurstAccessMode_Disable;

//设置是否使能等待信号，仅用于同步类型的存储器

FSMC_NORSRAMInitStructure.FSMC_AsynchronousWait=FSMC_AsynchronousWait_Disable;

//设置等待信号的有效极性，仅用于同步类型的存储器

FSMC_NORSRAMInitStructure.FSMC_WaitSignalPolarity = FSMC_WaitSignalPolarity_Low;

//设置是否支持把非对齐的突发操作，仅用于同步类型的存储器

FSMC_NORSRAMInitStructure.FSMC_WrapMode = FSMC_WrapMode_Disable;
