2021年11月05日 | ATmega128 外部存储器接口
2021-11-05 来源：eefocus
由于外部存储器接口所提供的特性，此接口非常适合于与存储器器件互连，如外部SRAM和Flash， LCD， A/D， D/A，等等。其主要特点为：
• 四个不同的等待状态设置( 包括无等待状态)。
• 不同的外部存储器可以设置不同的等待状态。
• 地址高字节的位数可以有选择地确定。
• 数据线具有总线保持功能以降低功耗。
综述

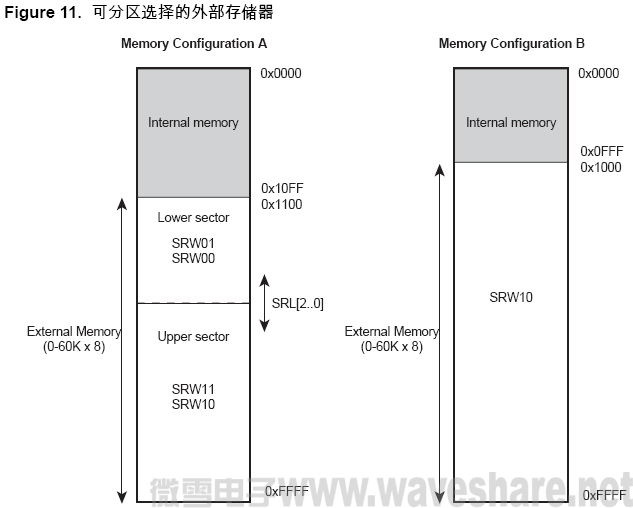

使能外部存储器(XMEM) 时，可以使用专门的外部存储器引脚。存储器配置如Figure 11 所示。
Note:
ATmega128 的非ATmega103 兼容模式：存储器配置A。
ATmega128 的 ATmega103 兼容模式：存储器配置B。
ATmega103 兼容性
两个外部存储器控制寄存器(XMCRA 和XMCRB) 都位于扩展的I/O空间。在ATmega103兼容模式下，这些寄存器无法使用，也就无法实现这些寄存器所定义的功能。但是由于这些功能在ATmega103 里并不存在，因此与ATmega103 还是兼容的。ATmega103 兼容模式带来的限制为：
• 只有两种等待周期选项(SRW1n = 0b00 和 SRW1n = 0b01)。
• 分配给地址高字节的位数是固定的。
• 外部存储器不能分区，不能有不同的等待周期。
• 没有总线保持功能。
• RD、WR 和ALE 引脚只能为输出(ATmega128 的端口G)。
使用外部存储器接口
接口包括：
• AD7:0：多工的地址总线和数据总线。
• A15:8：高位地址总线 ( 位数可配置)。
• ALE：地址锁存使能。
• RD：读锁存信号。
• WR：写使能信号。
外部存储器接口控制位于3 个寄存器当中， MCU 控制寄存器 – MCUCR、外部存储器控制寄存器 A – XMCRA，以及外部存储器控制寄存器 B – XMCRB。

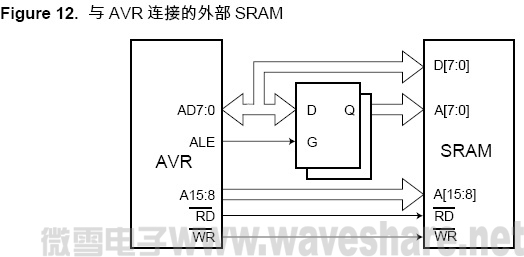

使能XMEM 接口后， XMEM 接口数据方向寄存器按照接口要求配置。详见 P 61“I/O 端 口” 。XMEM 接口将自动检测当前访问的是内部存储器还是外部存储器。如果访问的是 外部存储器， XMEM 接口按照Figure 13 ( 此图没有等待周期) 输出地址，数据和控制信 号。当ALE 产生由高电平到低电平的变化时， AD7:0 出现有效的地址。数据传输过程中 ALE 保持为低。使能XMEM接口之后，即使访问内部存储器也会在地址线，数据线和ALE 引脚产生动作，但是RD 和WR 信号不会发生变化。禁止外部存储器接口之后，相关引脚 就可以使用正常的引脚数据方向设置了。要注意的是，XMEM 接口禁止后内部SRAM 地 址以上的存储器不会映射为内部SRAM。Figure 12 说明了如何利用一个8 位锁存器将外 部SRAM 连接到AVR。
