2021年11月26日 | ILI93xx屏幕坐标系及扫描方式配置（LCD学习笔记1）

2021-11-26 来源：eefocus

前言

博文基于STM32F103ZET6，MDK和3.5.0标准库开发

如有不足之处，多指教

屏幕坐标系（呵呵，我自己给取的名字）

在这里插入图片描述

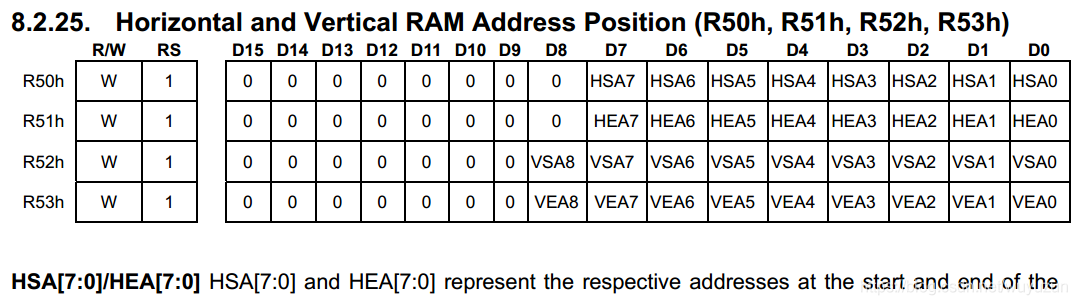

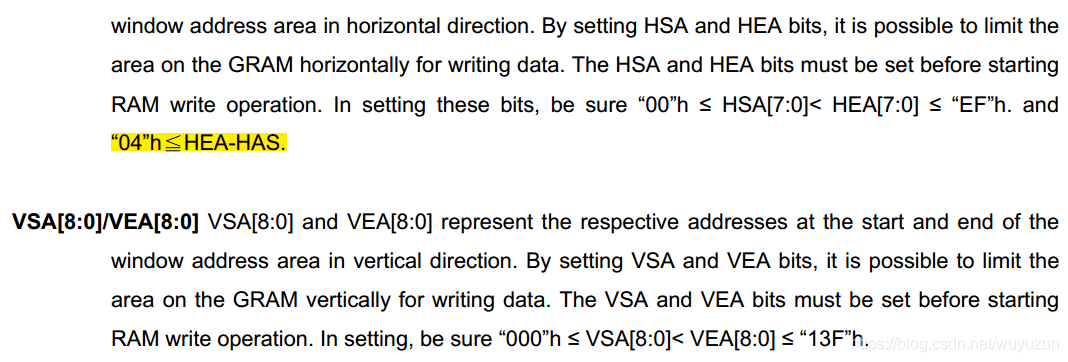

R50h~R53h：水平垂直RAM地址位置；用来设定整个屏幕上的显示区域；

R50h(HSA[7:0])：水平起始地址寄存器；

R51h(HEA[7:0])：水平结束地址寄存器；

R52h(VSA[7:0])：垂直起始地址寄存器；

R53h(VEA[7:0])：垂直结束地址寄存器；

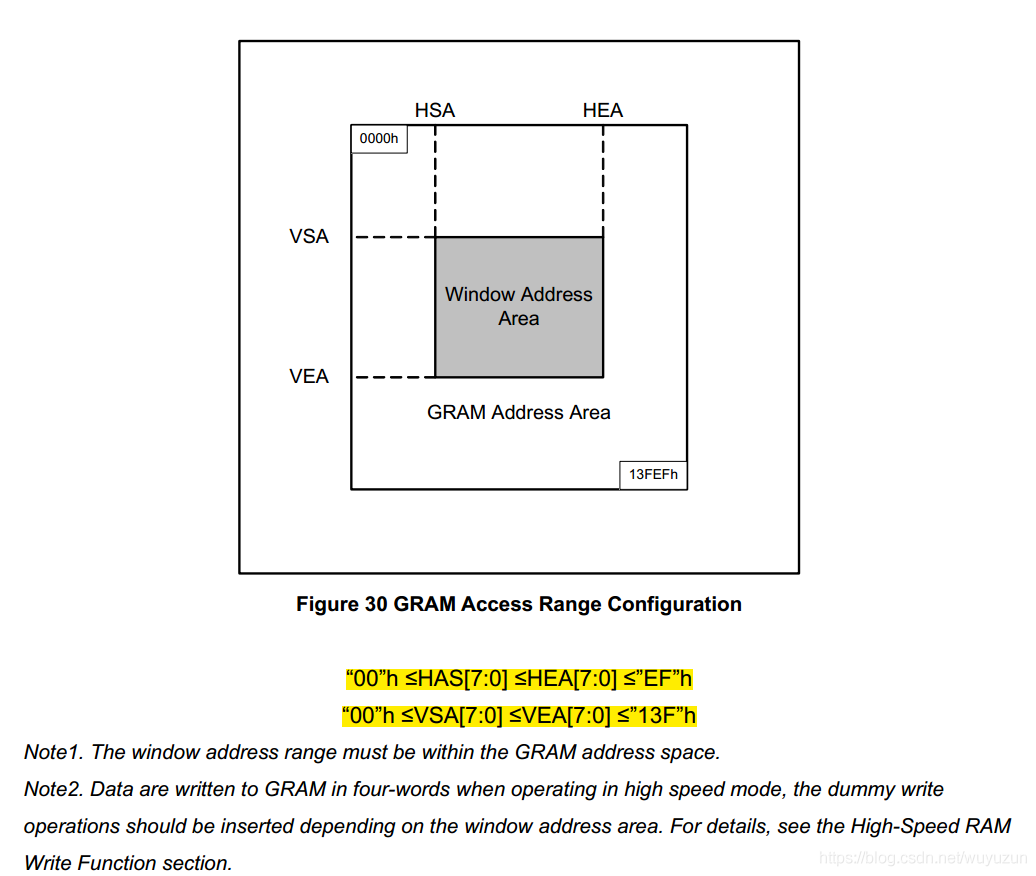

坐标系参数：从上面的图片中和英文中可以了解，LCD屏幕上的每个像素点所对应GRAM显存单元是不能改变的，LCD屏幕默认为以人们习惯的竖屏方式的模板，以左上角点为坐标系原点，有方向为水平方向，下方向为垂直方向；如下图：

在这里插入图片描述

特点：

每个像素点对应的坐标是确定的，不会随竖屏/横屏模式的改变而改变，也不会随屏幕像素点扫描方式的改变而改变；

在程序的开始需要对以上四个寄存器进行配置，一般情况下都是全屏使用；当然后期如果需要更改显示区域大小，那就必须修改这四个寄存器的值了；比如开窗函数就是用来配置这四个寄存器；

8种扫描方式

8中扫描方式

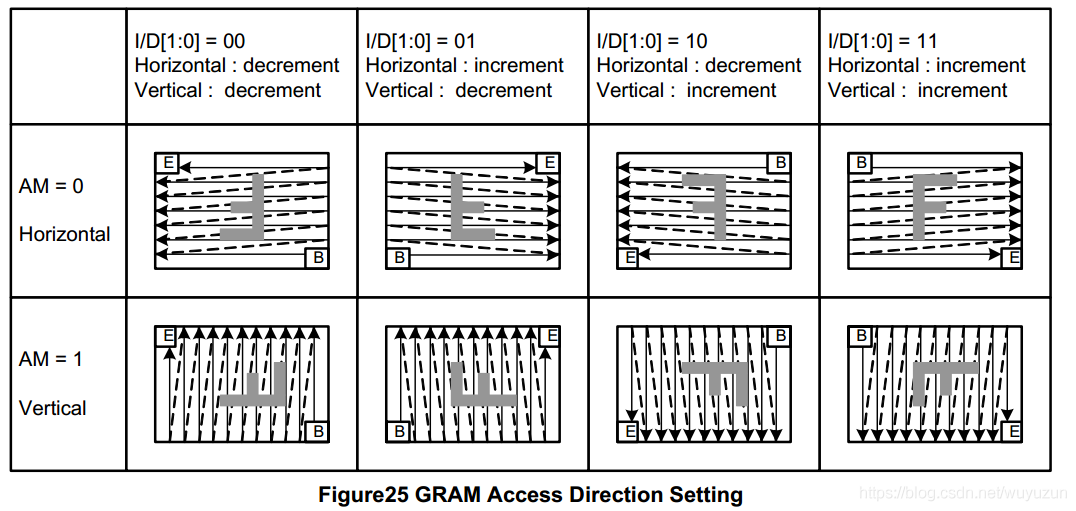

在这里插入图片描述

配置用的寄存器

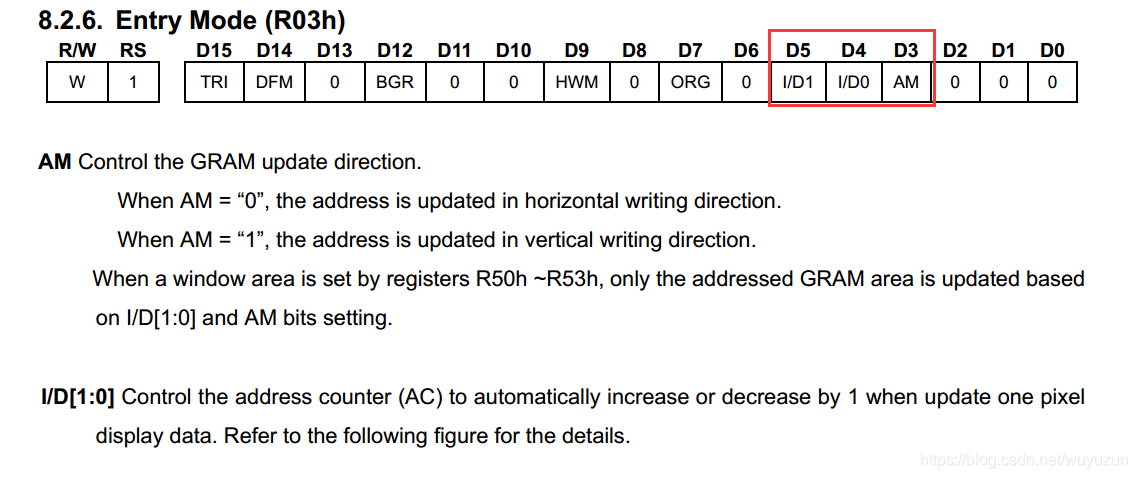

在这里插入图片描述

AM： GRAM更新方向控制位；可以理解为可以决定我们平时说的横屏还是竖屏；

0：地址水平更新扫描；（横屏模式）

1：地址垂直更新扫描；（竖屏模式）

当屏幕上所要打开的窗口被R50h~R53h寄存器配置结束后，GRAM范围根据I/D[1:0]和AM的配置更新扫描；

I/D：地址计数器自增自减控制位；

值得注意的是：上面截图中的扫描图片水平方向比垂直方向要宽，这很容易让人产生误解；

部分代码例程

/*lcd.h*/

/*屏幕扫描方向配置*/

typedef enum

{

/*竖屏模式*/

L2R_U2D = 0, //从左到右,从上到下

L2R_D2U = 1, //从左到右,从下到上

R2L_U2D = 2, //从右到左,从上到下

R2L_D2U = 3, //从右到左,从下到上

/*横屏模式*/

U2D_L2R = 4, //从上到下,从左到右

U2D_R2L = 5, //从上到下,从右到左

D2U_L2R = 6, //从下到上,从左到右

D2U_R2L = 7, //从下到上,从右到左

}LCD_Scan_Direction;

/*lcd.c*/

//开窗（LCD全屏）

LCD_WR_REG_Data(Horizontal_Address_Start_Position,0x0000);

LCD_WR_REG_Data(Horizontal_Address_End_Position,0x00EF);

LCD_WR_REG_Data(Vertical_Address_Start_Position,0x0000);

LCD_WR_REG_Data(Vertical_Address_End_Position,0x013F);

/*设置屏幕扫描方向*/

void LCD_Scan_Dir_Config(uint8_t Scan_Direction)

{

uint16_t Reg_Value;

switch(Scan_Direction)

{

case L2R_U2D://从左到右,从上到下

Reg_Value|=(1<<5)|(1<<4)|(0<<3);

break;

case L2R_D2U://从左到右,从下到上

Reg_Value|=(0<<5)|(1<<4)|(0<<3);

break;

case R2L_U2D://从右到左,从上到下

Reg_Value|=(1<<5)|(0<<4)|(0<<3);

break;

case R2L_D2U://从右到左,从下到上

Reg_Value|=(0<<5)|(0<<4)|(0<<3);

break;

case U2D_L2R://从上到下,从左到右

Reg_Value|=(1<<5)|(1<<4)|(1<<3);

break;

case U2D_R2L://从上到下,从右到左

Reg_Value|=(1<<5)|(0<<4)|(1<<3);

break;

case D2U_L2R://从下到上,从左到右

Reg_Value|=(0<<5)|(1<<4)|(1<<3);

break;

case D2U_R2L://从下到上,从右到左

Reg_Value|=(0<<5)|(0<<4)|(1<<3);

break;

}

Reg_Value |= 1<<12; //Entry_Mode寄存器中的AM和I/D[1:0]共同控制扫描方向

LCD_WR_REG_Data(Entry_Mode,Reg_Value); //写入ILI93xx寄存器；

}

注意：每一种扫描方式的起始坐标都不同，这个一点在转换扫描方式的时候一定要注意，如果不注意会引起屏幕边缘显示错行或者缺失；

ILI93xx 屏幕坐标系扫描方式配置
