2021年11月26日 | 一文助你快速了解示波器，初学者必看
2021-11-26 来源：eefocus
对于很多初次步入电测行业的小伙伴来说，示波器是他们首选得了解的仪器，不管你是专业的技术工程师，还是销售商务人员，都得懂示波器。就像小编一样，虽然只是一个市场人员，但也得懂示波器，今天安泰测试小编就帮助大家快速了解示波器，尤其是初学者，看完就会对示波器有个大致的了解（即使不会操作，但理论知识必须了解呀）。
问题一：什么是示波器？
示波器是一种用来测量交流电或脉冲电流波的形状的仪器，由电子管放大器、扫描振荡器、阴极射线管等组成。除观测电流的波形外，还可以测定频率、电压强度等。凡可以变为电效应的周期性物理过程都可以用示波器进行观测。
问题二：示波器有什么用？
在设计、制造或维修电子设备时经常使用示波器。工程师使用示波器测量电气现象并快速准确地解决测量挑战，以验证他们的设计或确认传感器工作正常。
问题三：谁使用示波器？
科学家、工程师、物理学家、维修技术人员和教育工作者使用示波器来观察信号随时间的变化。汽车工程师可能会使用示波器将来自传感器的模拟数据与来自发动机控制单元的串行数据相关联。同时，医学研究人员可能会使用示波器来测量脑电波。
问题四：示波器是如何工作的？

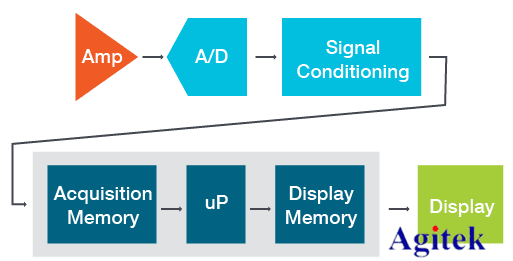

有三种主要的示波器系统：垂直、水平和触发系统。这些系统一起提供有关电信号的信息，因此示波器可以准确地重建它。下图显示了示波器的框图。
第一级衰减或放大信号电压以优化信号的幅度；这被称为垂直系统，因为它取决于垂直比例控制。然后信号到达采集块，在那里使用模数转换器 (ADC) 对信号电压进行采样并将其转换为数字格式值。包含采样时钟的水平系统为每个电压采样提供一个精确的时间（水平）坐标。采样时钟驱动 ADC，其数字输出作为记录点存储在采集存储器中。触发系统检测输入信号流中的用户指定条件，并将其用作波形记录中的时间参考。显示满足触发条件的事件，以及事件之前或之后的波形数据。
问题五：示波器测量什么？

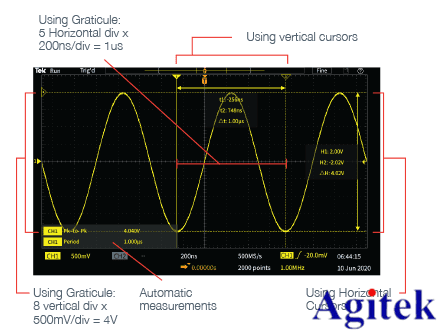

简单地说，示波器测量电压波。在示波器屏幕上，电压在 Y 轴上垂直显示，时间在 X 轴上水平表示。显示器的强度或亮度有时称为 Z 轴。结果图可以告诉您有关信号的许多信息，包括：
信号的时间和电压值
振荡信号的频率
由信号表示的电路的“运动部件”
信号的特定部分相对于其他部分出现的频率
故障组件是否使信号失真
有多少信号是直流 (DC) 或交流 (AC)
信号中噪声的部分
噪音是否随时间变化
问题六：示波器都有哪些类型？

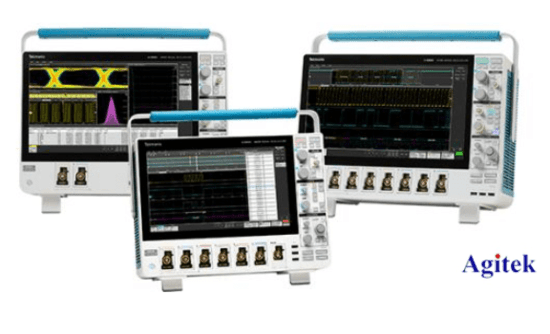

有两种类型的示波器：模拟和数字。模拟示波器以原始形式捕获和显示电压波形，而数字示波器使用模数转换器以数字方式捕获和存储信息。在调试和设计方面，当今大多数工程师都使用数字示波器。数字示波器 通常分为五类，从较便宜的通用示波器到更复杂的示波器，虽然价格更高，但与更基本的型号相比，它提供了先进的功能和更高的精度。
数字存储示波器 (DSO)： 这是一种传统的数字示波器，非常适合低重复率或单次、高速、多通道设计应用。
数字荧光示波器 (DPO)： DPO 采用新的示波器架构方法，与 DSO 不同，它实时提供 Z 轴（强度）。DPO 是适用于各种应用的最佳通用设计和故障排除工具，通常用于高级分析、通信模板测试、间歇信号的数字调试、重复数字设计和时序应用。
混合信号示波器 (MSO) : A 作为 DSO 类型，MSO 旨在显示和比较模拟和数字信号。它是使用强大的数字触发、高分辨率采集能力和分析工具快速调试数字电路的首选仪器。
混合域示波器 (MDO)： 这些示波器提供与混合信号示波器相同的功能，但还提供内置频谱分析仪，将 RF 调试添加到模拟和数字功能中。
数字采样示波器： 对于超高速信号分析，采样示波器通过超低抖动采集支持抖动和噪声分析。对于重复信号，它可以实现比其他示波器高10倍的带宽和高速定时。
问题七：示波器有哪些常用品牌？
进口品牌：泰克（Tektronix）、是德科技（Keysight）、罗德与施瓦茨（R&S）、力科（LeCroy）、日本横河（YOKOGAWA）、比克（Pico）、福禄克（Fluke）
国产品牌：普源精电（RIGOL）、鼎阳科技（SIGLENT）、固纬电子（GWINSTEK）、致远电子（ZLG）、利利普（LILIPUT）、优利德（UNI-T）
问题八、示波器选型时要关注哪些指标？
1.带宽：带宽是示波器的重要指标之一，和放大器带宽定义相同，即所谓-3dB点，在示波器输入端输入正弦波信号时，幅度衰减至原信号幅度的0.707 倍的那个频率点，称之为示波器带宽。也就是说，假如一个示波器的带宽为100MHz 的话，用它测试一个频率为100MHz，振幅为1Vpp 的信号时，最后所测的信号幅度只有100MHz，0.707Vpp了。
2.通道数：示波器所能同时测试信号的路数。
3.采样率：采样率指标是在数字示波器中，采样的过程是通过A/D 转换器来实现的，就是将进入示波器连续的信号进行离散化，数字化，以方便后面的存储、显示。所说的采样率就是A/D 转换器的转换速率，此指标是示波器的重要指标之一。通常单位采样点数/秒。
4.存储深度：示波器存储深度及示波器高速A/D 采样时所能够存储的点数，通常直观的体现是示波器的存储时间，有这样一个公式示波器存储时间=存储深度/采样率。
5.波形捕获率：单位时间内示波器捕获波形的次数。与示波器的采样率要区分开，可以简单理解采样率为相机拍摄每张相片的有效像素，波形捕获率则是单位时间内相机连续拍摄的相片张数。拍摄的相片越多对于我的过程记录的越详细，像素越高我单张相片越清晰。
