一、EXTI 简介

外部中断/事件控制器(EXTI)管理了控制器的 23个中断/事件线。每个中断/事件线都对应有一个边沿检测器，可以实现输入信号的上升沿检测和下降沿的检测。EXTI 可以实现对每个中断/事件线进行单独配置，可以单独配置为中断或者事件，以及触发事件的属性。

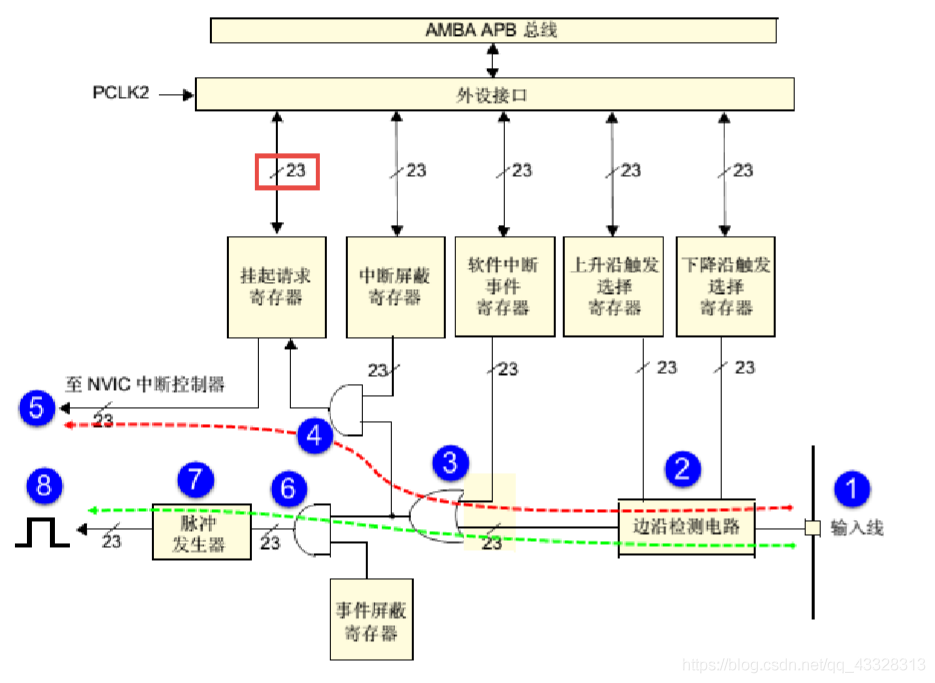

二、EXTI 功能框图

信号线上斜杠并标注 “23” 字样 ：表示在控制器内部类似的信号线路有23个。

EXTI 是挂靠在 APB2 总线上的。

三、中断/事件线

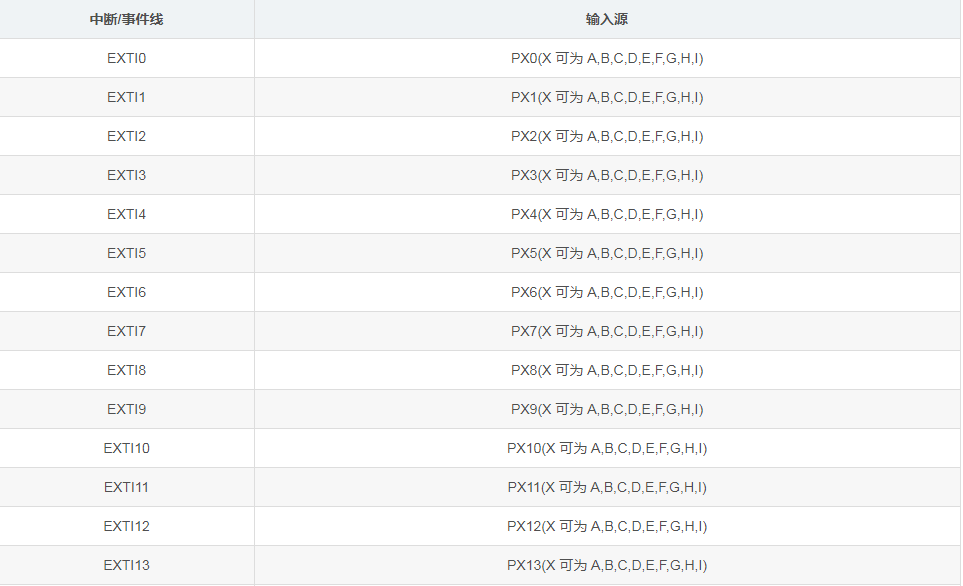

EXTI0至 EXTI15用于 GPIO，通过编程控制可以实现任意一个 GPIO作为EXTI 的输入源

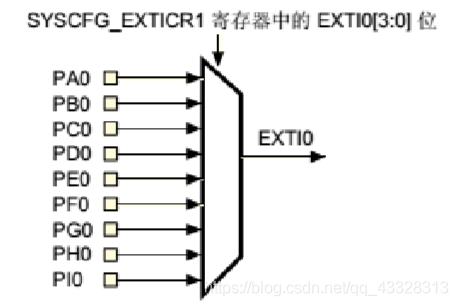

SYSCFG 外部中断配置寄存器 1 配置EXTI0

▲ EXTI0输入源选择

四、EXTI 初始化结构体

typedef struct

{

   //中断/事件线

  uint32_t EXTI_Line;               /*!< Specifies the EXTI lines to be enabled or disabled.

                                         This parameter can be any combination value of @ref EXTI_Lines */

   //EXTI 模式

  EXTIMode_TypeDef EXTI_Mode;       /*!< Specifies the mode for the EXTI lines.

                                         This parameter can be a value of @ref EXTIMode_TypeDef */

   //触发类型

  EXTITrigger_TypeDef EXTI_Trigger; /*!< Specifies the trigger signal active edge for the EXTI lines.

                                         This parameter can be a value of @ref EXTITrigger_TypeDef */

   //EXTI 控制

  FunctionalState EXTI_LineCmd;     /*!< Specifies the new state of the selected EXTI lines.

                                         This parameter can be set either to ENABLE or DISABLE */

}EXTI_InitTypeDef;

4.1. 中断/事件线

#define EXTI_Line0       ((uint32_t)0x00001)     /*!< External interrupt line 0 */

#define EXTI_Line1       ((uint32_t)0x00002)     /*!< External interrupt line 1 */

#define EXTI_Line2       ((uint32_t)0x00004)     /*!< External interrupt line 2 */

#define EXTI_Line3       ((uint32_t)0x00008)     /*!< External interrupt line 3 */

#define EXTI_Line4       ((uint32_t)0x00010)     /*!< External interrupt line 4 */

#define EXTI_Line5       ((uint32_t)0x00020)     /*!< External interrupt line 5 */

#define EXTI_Line6       ((uint32_t)0x00040)     /*!< External interrupt line 6 */

#define EXTI_Line7       ((uint32_t)0x00080)     /*!< External interrupt line 7 */

#define EXTI_Line8       ((uint32_t)0x00100)     /*!< External interrupt line 8 */

#define EXTI_Line9       ((uint32_t)0x00200)     /*!< External interrupt line 9 */

#define EXTI_Line10      ((uint32_t)0x00400)     /*!< External interrupt line 10 */

#define EXTI_Line11      ((uint32_t)0x00800)     /*!< External interrupt line 11 */

#define EXTI_Line12      ((uint32_t)0x01000)     /*!< External interrupt line 12 */

#define EXTI_Line13      ((uint32_t)0x02000)     /*!< External interrupt line 13 */

#define EXTI_Line14      ((uint32_t)0x04000)     /*!< External interrupt line 14 */

#define EXTI_Line15      ((uint32_t)0x08000)     /*!< External interrupt line 15 */

#define EXTI_Line16      ((uint32_t)0x10000)     /*!< External interrupt line 16 Connected to the PVD Output */

#define EXTI_Line17      ((uint32_t)0x20000)     /*!< External interrupt line 17 Connected to the RTC Alarm event */

#define EXTI_Line18      ((uint32_t)0x40000)     /*!< External interrupt line 18 Connected to the USB OTG FS Wakeup from suspend event */

#define EXTI_Line19      ((uint32_t)0x80000)     /*!< External interrupt line 19 Connected to the Ethernet Wakeup event */

#define EXTI_Line20      ((uint32_t)0x00100000)  /*!< External interrupt line 20 Connected to the USB OTG HS (configured in FS) Wakeup event  */

#define EXTI_Line21      ((uint32_t)0x00200000)  /*!< External interrupt line 21 Connected to the RTC Tamper and Time Stamp events */

#define EXTI_Line22      ((uint32_t)0x00400000)  /*!< External interrupt line 22 Connected to the RTC Wakeup event */

4.2. EXTI 模式

typedef enum

{

  EXTI_Mode_Interrupt = 0x00,  //产生中断

  EXTI_Mode_Event = 0x04       //产生事件

}EXTIMode_TypeDef;

4.3. 触发类型

typedef enum

{

  EXTI_Trigger_Rising = 0x08,         //上升沿

  EXTI_Trigger_Falling = 0x0C,        //下降沿

  EXTI_Trigger_Rising_Falling = 0x10  //上升沿和下降沿都触发

}EXTITrigger_TypeDef;

4.4. EXTI 控制

使能 EXTI ，一般都是使能，ENABLE

五、外部中断控制实验

按键作为外部输入，按下按键触发外部中断，进入中断服务函数。

编程要点

初始化LED的GPIO

开启按键GPIO时钟和SYSCFG时钟

配置按键GPIO为输入模式

配置NVIC

按键GPIO连接到EXTI输入

配置EXTI中断/事件线

EXTI中断服务函数

EXTI.h

// =============================================

# @Time    : 2020-10-09

# @Author  : AXYZdong

# @CSDN    : https://blog.csdn.net/qq_43328313

# @FileName: exti.h

# @Software: keil5 MDK

// =============================================

#ifndef _EXTI_H

#define _EXTI_H

//引脚宏定义

/*******************************************************/

#define KEY1_EXTI_PORTSOURCE   EXTI_PortSourceGPIOE

#define KEY1_EXTI_PINSOURCE    EXTI_PinSource3

#define KEY1_EXTI_LINE         EXTI_Line3

#define KEY1_EXTI_IRQ          EXTI3_IRQn

#define KET1_IRQHandler        EXTI3_IRQHandler

void EXTI_Config(void);

#endif

EXTI.c

// =============================================

# @Time    : 2020-10-09

# @Author  : AXYZdong

# @CSDN    : https://blog.csdn.net/qq_43328313

# @FileName: EXTI.c

# @Software: keil5 MDK

// =============================================

#include "stm32f4xx.h"

#include "exti.h"

#include "bsp_key.h"

#include "delay.h"

uint8_t flag = 0x00;

void EXTI_Config(void)

{

EXTI_InitTypeDef EXTI_InitStructure;

NVIC_InitTypeDef NVIC_InitStructure;

/* 使能 SYSCFG 时钟 ，使用 GPIO 外部中断时必须使能 SYSCFG 时钟*/

RCC_APB2PeriphClockCmd(RCC_APB2Periph_SYSCFG, ENABLE);

  /* 连接 EXTI 中断源 到 key1 引脚 */

SYSCFG_EXTILineConfig(KEY1_EXTI_PORTSOURCE, KEY1_EXTI_PINSOURCE);

EXTI_InitStructure.EXTI_Line = KEY1_EXTI_LINE;          //连接中断源

EXTI_InitStructure.EXTI_LineCmd = ENABLE;               //使能中断

EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;     //中断模式

EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling; //下降沿触发

EXTI_Init(&EXTI_InitStructure);

NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);

NVIC_InitStructure.NVIC_IRQChannel = KEY1_EXTI_IRQ;      //中断通道

NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=1;  //抢占优先级1

NVIC_InitStructure.NVIC_IRQChannelSubPriority =1; //子优先级1

NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //IRQ通道使能

NVIC_Init(&NVIC_InitStructure);                          //根据指定的参数初始化VIC寄存器

}

void KET1_IRQHandler(void)

{

  delay_ms(10);

if(KEY1 == RESET)

{

  flag++;

flag &= 0x01;

flag == RESET ? GPIO_SetBits(GPIOA,GPIO_Pin_6) : GPIO_ResetBits(GPIOA,GPIO_Pin_6);

}

while(!KEY1);

EXTI_ClearITPendingBit(KEY1_EXTI_LINE);

}

main.c

// =============================================

# @Time    : 2020-10-09

# @Author  : AXYZdong

# @CSDN    : https://blog.csdn.net/qq_43328313

# @FileName: main.c

# @Software: keil5 MDK

// =============================================

#include "stm32f4xx.h"

#include "bsp_led.h"

#include "bsp_key.h"

#include "sys.h"

#include "delay.h"

#include "exti.h"

int main()

{

  delay_init(168);        //初始化延时函数

LED_GPIO_Config();      //初始化LED端口

  KEY_Init();             //初始化与按键连接的硬件接口

EXTI_Config();          //初始化外部中断

while(1)

{

}

}

实验现象

按下 KEY1 并弹开，LED点亮。再按下 KEY1 并弹开，LED熄灭。

六、总结

注意 .h 文件中 EXTI 中断/事件线的配置与 f103 不同，f407需要开启 SYSCFG 外部中断配置寄存器的时钟宏定义的使用可以便于代码移植
