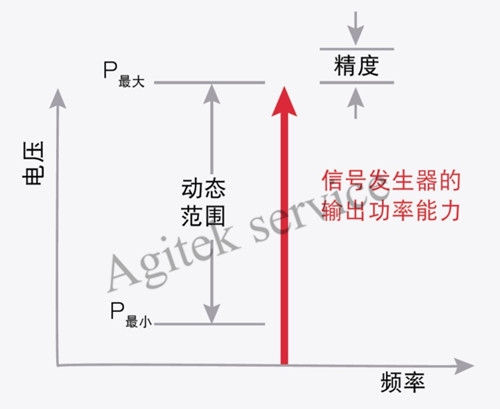

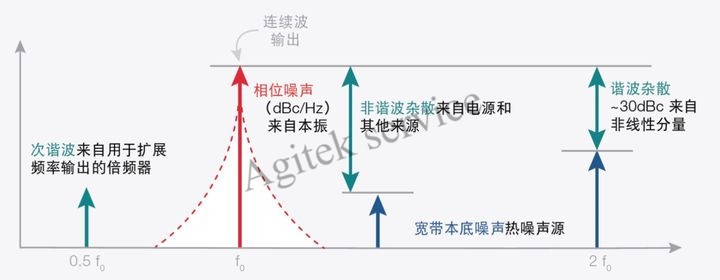

信号发生器种类繁多，它们拥有不同的外形，可以提供不同的功能。

图 1-1. Keysight PXIe 矢量信号发生器和分析仪。

外形：需要的是台式仪器还是模块化仪器？

台式是许多信号发生器的传统外形。它是我们通常在工作台和机架上看到的典型框式仪器。这种仪器配备前面板显示器和控件，能让您快速、轻松地设置和调试故障。台式信号发生器具有全面的功能，覆盖射频到微波以及模拟到矢量的范围。

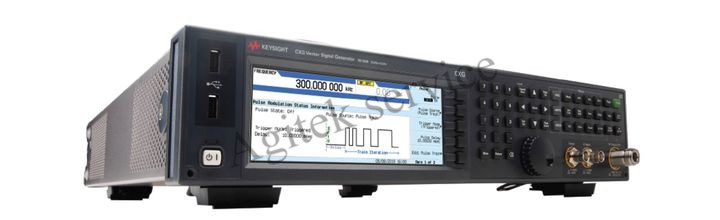

图 1-2. N5182B MXG X 系列射频矢量信号发生器

另一种正在迅速普及的形式是 PXIe。PXIe 信号发生器的外形紧凑，因此通常用于需要多个通道的应用中。第三代 PCIe 现在支持最高 24 GB/s 的系统带宽，从而提升了高性能应用（例如采用 FPGA 流处理 streaming 方式将 I/Q 数据传输给基带发生器，或数字预失真应用等）的测试吞吐量。PXIe 信号发生器使用的应用软件与台式信号发生器相同，在从产品开发到制造和支持的全过程中保证了测量一致性和兼容性。

模拟、矢量和捷变信号发生器

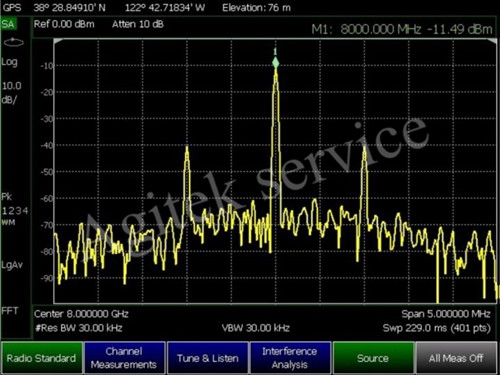

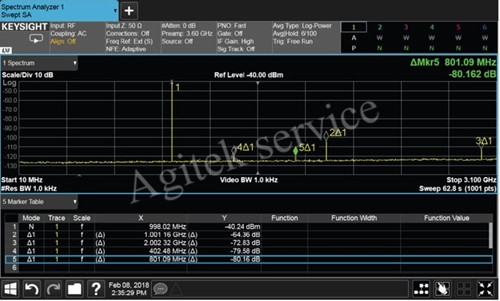

信号发生器也根据能力进行了分类。最早的信号发生器，譬如用于测试声音设备的信号发生器，是模拟信号发生器。模拟信号发生器的基本功能是提供连续波（CW）正弦信号。现代的模拟信号发生器也能够进行幅度、频率、相位和脉冲调制。当今模拟信号发生器的最大频率接近 70 GHz。

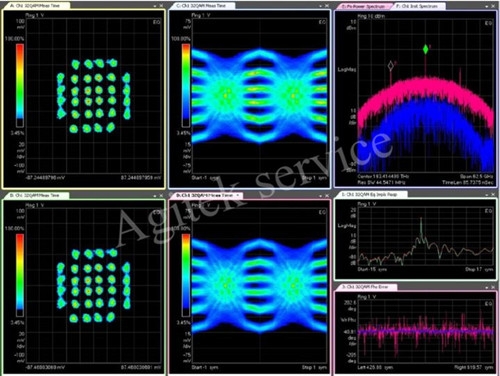

矢量信号发生器则是更新一代的信号发生器，能够进行复杂的正交幅度调制（QAM）。矢量信号发生器采用内置正交（也称为 IQ）调制器来生成复杂的调制制式，如正交相移键控（QPSK）和 1024 QAM。

快速扫描频率和幅度列表的能力是一个重要的属性，特别是在制造测试中。捷变信号发生器的初衷是提高速度。这类信号发生器能够快速改变信号的频率、幅度和相位。这一功能非常适用于大批量的无线器件测试。
