This version:
Feb. 23. 1999
Semiconductor
MSC23140D-xxBS10/DS10
1,048,576-word x 40-bit DYNAMIC RAM MODULE : FAST PAGE MODE TYPE
DESCRIPTION
The MSC23140D-xxBS10/DS10 is a fully decoded, 1,048,576-word x 40-bit CMOS dynamic random access
memory module composed of ten 4Mb DRAMs in SOJ packages mounted with ten decoupling capacitors on a 72-
pin glass epoxy single-inline package. This module supports any application where high density and large capacity
of storage memory are required.
FEATURES
· 1,048,576-word x 40-bit organization
· 72-pin socket insertable module
MSC23140D-xxBS10 : Gold tab
MSC23140D-xxDS10 : Solder tab
· Single +5V supply ± 10% tolerance
· Input
: TTL compatible
· Output
: TTL compatible, 3-state
· Refresh : 1024cycles/16ms
· /CAS before /RAS refresh, hidden refresh, /RAS only refresh capability
· Fast page mode capability
· Multi-bit test mode capability
PRODUCT FAMILY
Access Time (Max.)
Family
t
RAC
MSC23140D-60BS10/DS10
MSC23140D-70BS10/DS10
60ns
70ns
t
AA
30ns
35ns
t
CAC
15ns
20ns
t
OEA
15ns
20ns
Cycle
Time
(Min.)
Operating(Max.)
Standby(Max.)
Power Dissipation
110ns
130ns
4950mW
55mW
4400mW
Semiconductor
MSC23140D

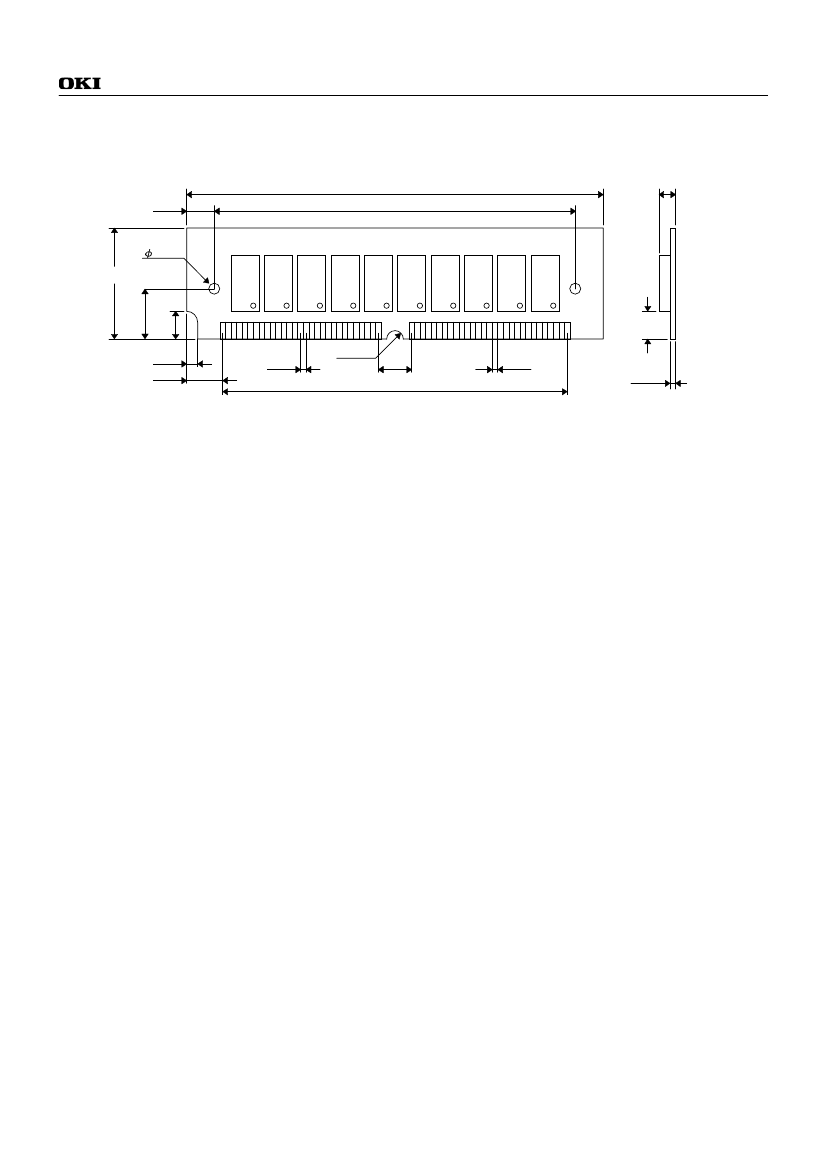

MODULE OUTLINE
MSC23140D-xxBS10/DS10
107.95±0.2
*1
101.19Typ.
(Unit : mm)
5.28Max.
3.38Typ.
3.18
25.4±0.2
Typ. Typ.
10.16 6.35
2.03Typ.
6.35Typ.
3.5Min.
+0.1
1.27 -0.08
1
1.27±0.1
R1.57
6.35
95.25
1.04Typ.
72
*1 The common size difference of the board width 12.5mm of its height is specified as ±0.2.
The value above 12.5mm is specified as ±0.5.
Semiconductor
MSC23140D
PIN CONFIGURATION
Pin No.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Pin Name
V
SS
DQ0
DQ1
DQ2
DQ3
DQ4
DQ5
DQ6
DQ7
V
CC
NC
A0
A1
A2
A3
A4
A5
A6
Pin No.
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
Pin Name
/OE
DQ8
DQ9
DQ10
DQ11
DQ12
DQ13
DQ14
DQ15
A7
DQ16
V
CC
A8
A9
NC
NC
DQ17
DQ18
Pin No.
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
Pin Name
DQ19
DQ20
V
SS
/CAS0
NC
NC
NC
/RAS0
NC
DQ21
/WE
V
SS
DQ22
DQ23
DQ24
DQ25
DQ26
DQ27
Pin No.
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
Pin Name
DQ28
DQ29
DQ30
DQ31
V
CC
DQ32
DQ33
DQ34
DQ35
DQ36
DQ37
DQ38
PD1
PD2
PD3
PD4
DQ39
V
SS
Presence Detect Pins
MSC23140D
-60BS10/DS10
V
SS
V
SS
NC
NC
MSC23140D
-70BS10/DS10
V
SS
V
SS
V
SS
NC
Pin No.
67
68
69
70
Pin Name
PD1
PD2
PD3
PD4
Semiconductor
MSC23140D

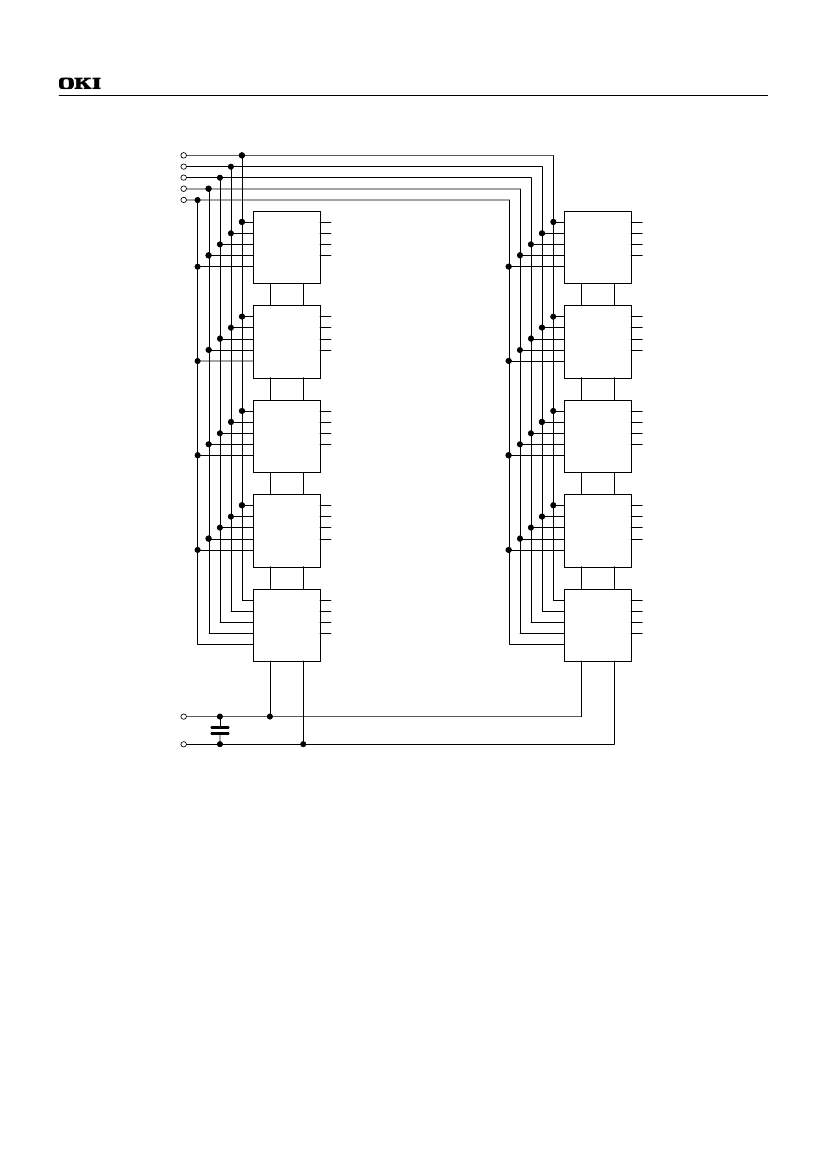

BLOCK DIAGRAM
A0-A9
/RAS0
/CAS0
/WE
/OE
A0-A9
/RAS
/CAS
/WE
/OE
V
CC
DQ
DQ
DQ
DQ
V
SS
DQ0
DQ1
DQ2
DQ3
A0-A9
/RAS
/CAS
/WE
/OE
V
CC
DQ
DQ
DQ
DQ
V
SS
DQ20
DQ21
DQ22
DQ23
A0-A9
/RAS
/CAS
/WE
/OE
V
CC
A0-A9
/RAS
/CAS
/WE
/OE
V
CC
DQ
DQ
DQ
DQ
V
SS
DQ
DQ
DQ
DQ
V
SS
DQ4
DQ5
DQ6
DQ7
A0-A9
/RAS
/CAS
/WE
/OE
V
CC
A0-A9
/RAS
/CAS
/WE
/OE
V
CC
DQ
DQ
DQ
DQ
V
SS
DQ
DQ
DQ
DQ
V
SS
DQ24
DQ25
DQ26
DQ27
DQ8
DQ9
DQ10
DQ11
DQ28
DQ29
DQ30
DQ31
A0-A9
/RAS
/CAS
/WE
/OE
V
CC
DQ
DQ
DQ
DQ
V
SS
DQ12
DQ13
DQ14
DQ15
A0-A9
/RAS
/CAS
/WE
/OE
V
CC
DQ
DQ
DQ
DQ
V
SS
DQ32
DQ33
DQ34
DQ35
A0-A9
/RAS
/CAS
/WE
/OE
V
CC
DQ
DQ
DQ
DQ
V
SS
DQ16
DQ17
DQ18
DQ19
A0-A9
/RAS
/CAS
/WE
/OE
V
CC
DQ
DQ
DQ
DQ
V
SS
DQ36
DQ37
DQ38
DQ39
V
CC
V
SS
C1-C10
Semiconductor
MSC23140D
ELECTRICAL CHARACTERISTICS
Absolute Maximum Ratings
( Ta = 25°C )
Parameter
Voltage on Any Pin Relative to V
SS
Voltage on V
CC
Supply Relative to V
SS
Short Circuit Output Current
Power Dissipation
Operating Temperature
Storage Temperature
Symbol
V
IN
, V
OUT
V
CC
I
OS
P
D
T
OPR
T
STG
Rating
-1.0 to +7.0
-1.0 to +7.0
50
10
0 to +70
-40 to +125
Unit
V
V
mA
W
°C
°C
Recommended Operating Conditions
( Ta = 0°C to +70°C )
Parameter
Power Supply Voltage
V
SS
Input High Voltage
Input Low Voltage
V
IH
V
IL
0
2.4
-1.0
0
-
-
0
6.5
0.8
V
V
V
Symbol
V
CC
Min.
4.5
Typ.
5.0
Max.
5.5
Unit
V
Capacitance
( V
CC
= 5V ± 10%, Ta = 25°C, f = 1 MHz )
Parameter
Input Capacitance (A0 - A9)
Input Capacitance (/RAS0, /CAS0, /WE, /OE)
I/O Capacitance (DQ0 - DQ39)
Symbol
C
IN1
C
IN2
C
DQ
Typ.
-
-
-
Max.
70
80
13
Unit
pF
pF
pF
Note:
Capacitance measured with Boonton Meter.
