MSM5117805F-60TS-K

描述：
EDO DRAM, 2MX8, 60ns, CMOS, PDSO28, 0.400 INCH, 1.27 MM PITCH, PLASTIC, TSOP2-28
分类：
存储    存储
文件大小：
254KB，共17页
制造商：
LAPIS Semiconductor Co Ltd
概述
EDO DRAM, 2MX8, 60ns, CMOS, PDSO28, 0.400 INCH, 1.27 MM PITCH, PLASTIC, TSOP2-28
器件参数
参数名称
属性值
是否Rohs认证
不符合
厂商名称
LAPIS Semiconductor Co Ltd
零件包装代码
TSOP
包装说明
TSOP2, TSOP24/26,.46
针数
28
Reach Compliance Code
unknown
ECCN代码
EAR99
访问模式
FAST PAGE WITH EDO
最长访问时间
60 ns
其他特性
RAS ONLY/CAS BEFORE RAS/HIDDEN REFRESH
I/O 类型
COMMON
JESD-30 代码
R-PDSO-G28
JESD-609代码
e0
长度
18.41 mm
内存密度
16777216 bit
内存集成电路类型
EDO DRAM
内存宽度
8
功能数量
1
端口数量
1
端子数量
28
字数
2097152 words
字数代码
2000000
工作模式
ASYNCHRONOUS
最高工作温度
70 °C
最低工作温度
组织
2MX8
输出特性
3-STATE
封装主体材料
PLASTIC/EPOXY
封装代码
TSOP2
封装等效代码
TSOP24/26,.46
封装形状
RECTANGULAR
封装形式
SMALL OUTLINE, THIN PROFILE
电源
5 V
认证状态
Not Qualified
刷新周期
2048
座面最大高度
1.2 mm
自我刷新
NO
最大待机电流
0.001 A
最大压摆率
0.09 mA
最大供电电压 (Vsup)
5.5 V
最小供电电压 (Vsup)
4.5 V
标称供电电压 (Vsup)
5 V
表面贴装
YES
技术
CMOS
温度等级
COMMERCIAL
端子面层
Tin/Lead (Sn/Pb)
端子形式
GULL WING
端子节距
1.27 mm
端子位置
DUAL
宽度
10.16 mm
文档预览
Dear customers,
About the change in the name such as "Oki Electric Industry Co. Ltd." and
"OKI" in documents to OKI Semiconductor Co., Ltd.
The semiconductor business of Oki Electric Industry Co., Ltd. was succeeded to OKI
Semiconductor Co., Ltd. on October 1, 2008.
Therefore, please accept that although
the terms and marks of "Oki Electric Industry Co., Ltd.", “Oki Electric”, and "OKI"
remain in the documents, they all have been changed to "OKI Semiconductor Co., Ltd.".
It is a change of the company name, the company trademark, and the logo, etc. , and
NOT a content change in documents.
October 1, 2008
OKI Semiconductor Co., Ltd.
550-1 Higashiasakawa-cho, Hachioji-shi, Tokyo 193-8550, Japan
http://www.okisemi.com/en/
FEDD5117805F-01
1
Semiconductor
MSM5117805F
DESCRIPTION
This version: November. 2000
Previous version :
2,097,152-Word
×
8-Bit DYNAMIC RAM : FAST PAGE MODE TYPE WITH EDO
The MSM5117805F is a 2,097,152-word
×
8-bit dynamic RAM fabricated in Oki’s silicon-gate CMOS
technology. The MSM5117805F achieves high integration, high-speed operation, and low-power
consumption because Oki manufactures the device in a quadruple-layer polysilicon/double-layer metal
CMOS process. The MSM5117805F is available in a 28-pin plastic SOJ or 28-pin plastic TSOP.
FEATURES
∙
2,097,152-word
×
8-bit configuration
∙
Single 5V power supply,
±10%
tolerance
∙
Input : TTL compatible, low input capacitance
∙
Output : TTL compatible, 3-state
∙
Refresh : 2048 cycles/32ms
∙
Fast page mode with EDO, read modify write capability
∙
CAS
before
RAS
refresh, hidden refresh,
RAS-only
refresh capability
∙
Packages
(
SOJ28-P-400-1.27
)
28-pin 400mil plastic SOJ
(Product : MSM5117805F-xxJS)
(
TSOPII28-P-400-1.27-K
)
28-pin 400mil plastic TSOP
(Product : MSM5117805F-xxTS-K)
xx indicates speed rank.
PRODUCT FAMILY
Access Time (Max.)
Family
t
RAC
50ns
60ns
70ns
t
AA
25ns
30ns
35ns
t
CAC
13ns
15ns
20ns
t
OEA
13ns
15ns
20ns
Cycle Time
(Min.)
84ns
104ns
124ns
Power Dissipation
Operating
(Max.)
550mW
495mW
440mW
Standby
(Max.)
5.5mW
MSM5117805F
1/16
FEDD5117805F-01
1
Semiconductor
MSM5117805F

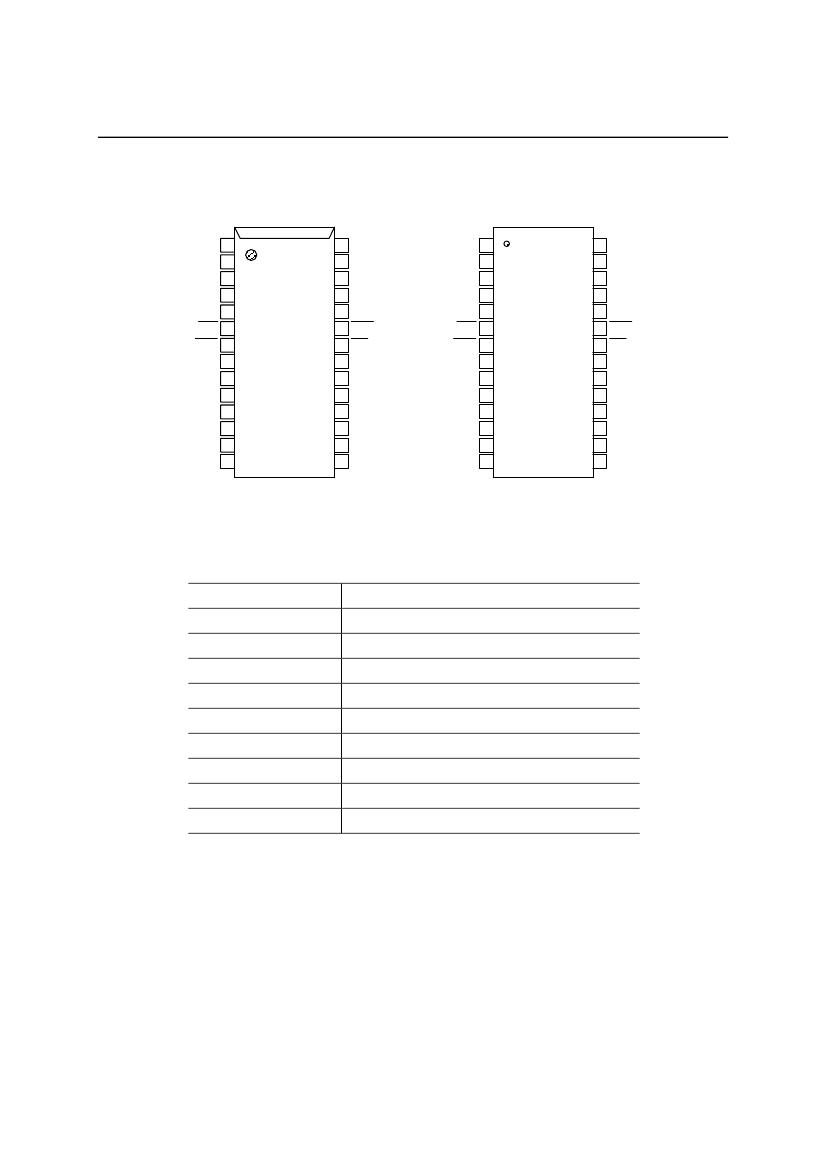

PIN CONFIGURATION (TOP VIEW)
V
CC
1
DQ1 2
DQ2 3
DQ3 4
DQ4 5
WE 6
RAS 7
NC 8
A10R 9
A0 10
A1 11
A2 12
A3 13
V
CC
14
28
27
26
25
24
23
22
21
20
19
18
17
16
15
V
SS
DQ8
DQ7
DQ6
DQ5
CAS
OE
A9
A8
A7
A6
A5
A4
V
SS
V
CC
1
DQ1 2
DQ2 3
DQ3 4
DQ4 5
WE 6
RAS 7
NC 8
A10R 9
A0 10
A1 11
A2 12
A3 13
V
CC
14
28
27
26
25
24
23
22
21
20
19
18
17
16
15
V
SS
DQ8
DQ7
DQ6
DQ5
CAS
OE
A9
A8
A7
A6
A5
A4
V
SS
28-Pin Plastic SOJ
28-Pin Plastic TSOP
(K Type)
Pin Name
A0–A9, A10R
RAS
CAS
DQ1–DQ8
OE
WE
V
CC
V
SS
NC
Function
Address Input
Row Address Strobe
Column Address Strobe
Data Input/Data Output
Output Enable
Write Enable
Power Supply (5V)
Ground (0V)
No Connection
Note : The same power supply voltage must be provided to every V
CC
pin, and the same GND voltage level must
be provided to every V
SS
pin.
2/16
FEDD5117805F-01
1
Semiconductor
MSM5117805F

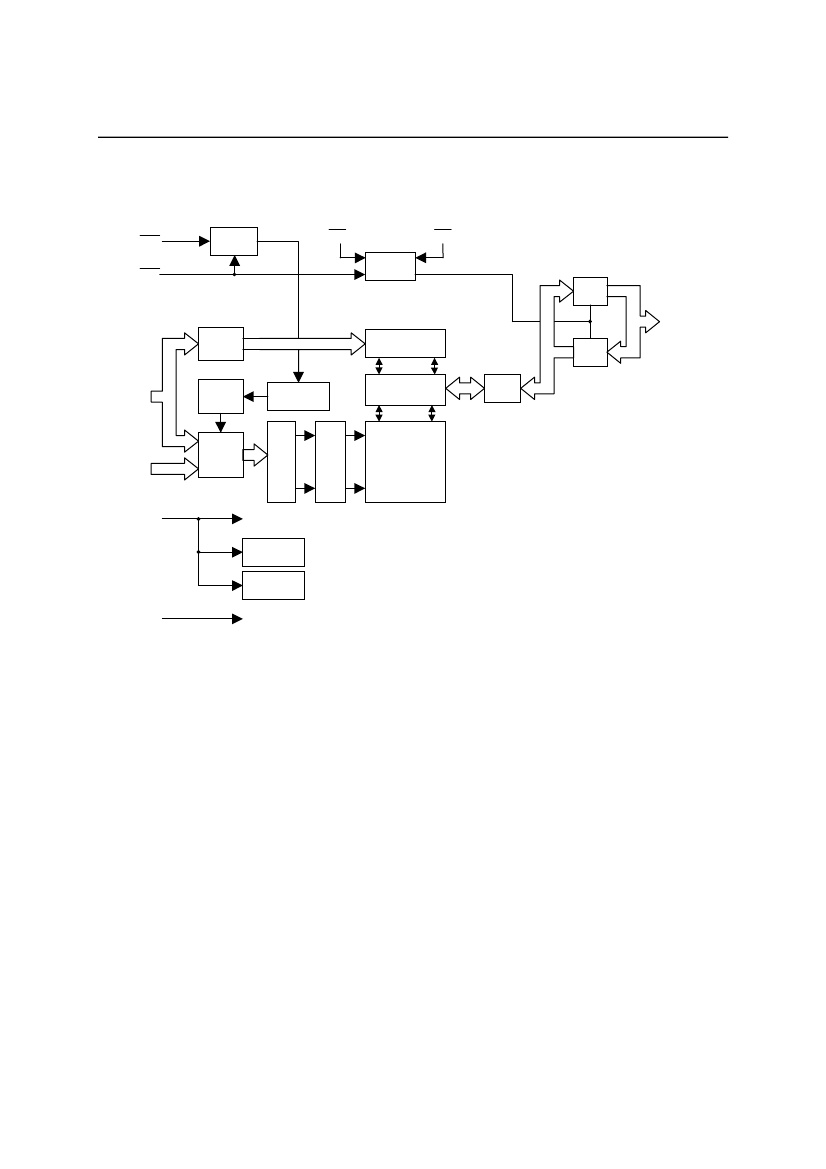

BLOCK DIAGRAM
Timing
Generator
RAS
CAS
WE
I/O
Controller
OE
8
Output
Buffers
8
DQ1 – DQ
8
10
Column
Address
Buffers
Internal
Address
Counter
10
Column Decoders
8
I/O
Selector
Input
Buffers
8
A0 – A9
Refresh
Control Clock
Sense Amplifiers
8
8
10
A10R
1
Row
Address
Buffers
11
Row
Deco-
ders
Word
Drivers
Memory
Cells
V
CC
On Chip
V
BB
Generator
On Chip
IV
CC
Generator
V
SS
3/16
FEDD5117805F-01
1
Semiconductor
MSM5117805F
ELECTRICAL CHARACTERISTICS
ABSOLUTE MAXIMUM RATINGS
Parameter
Voltage on Any Pin Relative V
SS
Voltage V
CC
Supply relative to V
SS
Short Circuit Output Current
Power Dissipation
Operating Temperature
Storage Temperature
Symbol
V
IN
, V
OUT
V
CC
I
OS
P
D*
T
opr
T
stg
Value
–0.5 to V
CC
+0.5
–0.5 to 7.0
50
1
0 to 70
–55 to 150
Unit
V
V
MA
W
°C
°C
*: Ta = 25°C
RECOMMENDED OPERATING CONDITION
(Ta = 0 to 70°C)
Parameter
Power Supply Voltage
Input High Voltage
Input Low Voltage
Symbol
V
CC
V
SS
V
IH
V
IL
Min.
4.5
0
2.4
−
0.5
*2
Typ.
5.0
0
Max.
5.5
0
V
CC
+ 0.5
*1
0.8
Unit
V
V
V
V
Notes: *1. The input voltage is V
CC
+
2.0V when the pulse width is less than 20ns (the pulse width is with respect
to the point at which V
CC
is applied).
*2. The input voltage is V
SS
−
2.0V when the pulse width is less than 20ns (the pulse width respect to the
point at which V
SS
is applied).
PIN CAPACITANCE
(Vcc = 5V
±
10%, Ta = 25°C, f = 1 MHz)
Parameter
Input Capacitance (A0 – A9, A10R)
Input Capacitance
(RAS,
CAS, WE, OE)
Output Capacitance (DQ1 – DQ8)
Symbol
C
IN1
C
IN2
C
I/O
Min.
—
—
—
Max.
5
7
7
Unit
pF
pF
pF
4/16
