2018年12月21日 | stm32系统滴答定时器使用
2018-12-21 来源：eefocus
1.systick介绍
Systick就是一个定时器而已，只是它放在了NVIC中，主要的目的是为了给操作系统提供一个硬件上的中断（号称滴答中断）。滴答中断？这里来简单地解释一下。操作系统进行运转的时候，也会有“心跳”。它会根据“心跳”的节拍来工作，把整个时间段分成很多小小的时间片，每个任务每次只能运行一个“时间片”的时间长度就得退出给别的任务运行，这样可以确保任何一个任务都不会霸占整个系统不放。或者把每个定时器周期的某个时间范围赐予特定的任务等，还有操作系统提供的各种定时功能，都与这个滴答定时器有关。因此，需要一个定时器来产生周期性的中断，而且最好还让用户程序不能随意访问它的寄存器，以维持操作系统“心跳”的节律。 只要不把它在SysTick控制及状态寄存器中的使能位清除，就永不停息。
知道systick在系统中的地位后，我们来了解systick的实现。这里只是举例说明systick的使用。它有四个寄存器，笔者把它列出来：
SysTick->CTRL, --控制和状态寄存器
SysTick->LOAD, --重装载寄存器
SysTick->VAL, --当前值寄存器
SysTick->CALIB, --校准值寄存器

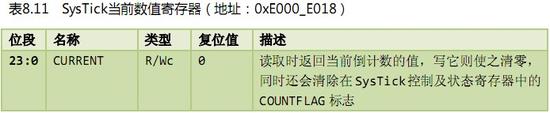

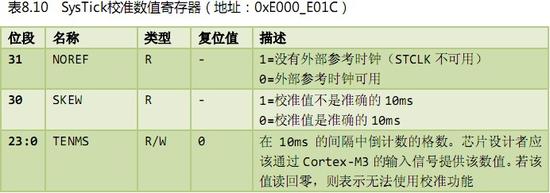

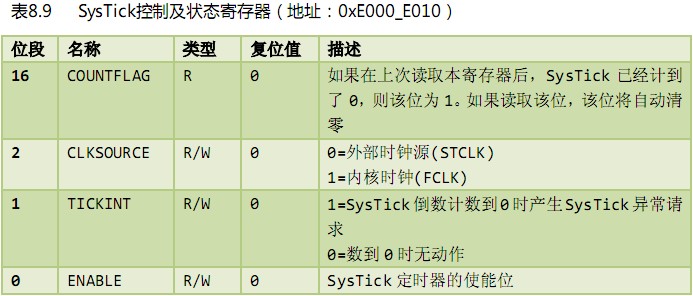

下图有他们的分别描述： 下图引用地址：http://blog.csdn.NET/marike1314/article/details/5673684
2.systick编程
现在我们想通过Systick定时器做一个精确的延迟函数，比如让LED精确延迟1秒钟闪亮一次。
思路：利用systick定时器为递减计数器，设定初值并使能它后，它会每个1系统时钟周期计数器减，计数到 0时，SysTick计数器自动重装初值并继续计数，同时触发中断。
那么每次计数器减到0，时间经过了：系统时钟周期 *计数器初值。我们使用72M作为系统时钟，那么每次计数器减1所用的时间是1/72M，计数器的初值如果是72000，那么每次计数器减到0，时间经过(1/72M)*72000= 0.001，即1ms。（简单理解：用72M的时钟频率，即1s计数72M=72000000次，那1ms计数72000次，所以计数值为72000）
首先，我们需要有一个72M的systick系统时钟，那么，使用下面这个时钟OK就 ！

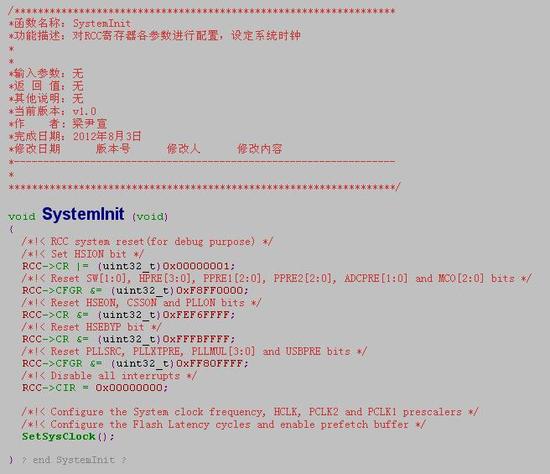

SystemInit();
这个函数可以让主频运行到72M。可以把它作为systick的时钟源。
接着开始配置systick，实际上配置systick的严格过程如下：
1、调用SysTick_CounterCmd() --失能SysTick计数器
2、调用SysTick_ITConfig() --失能SysTick中断
3、调用SysTick_CLKSourceConfig() --设置SysTick时钟源。
4、调用SysTick_SetReload() --设置SysTick重装载值。
5、调用SysTick_ITConfig() --使能SysTick中断
6、调用SysTick_CounterCmd() --开启SysTick计数器
这里大家一定要注意，必须使得当前寄存器的值VAL等于0！
SysTick->VAL = (0x00);只有当VAL值为0时，计数器自动重载RELOAD。
接下来就可以直接调用Delay();函数进行延迟了。延迟函数的实现中，要注意的是，全局变量TimingDelay必须使用volatile，否则可能会被编译器优化。
下面我们来做一下程序分析：
（1）系统时钟进配置

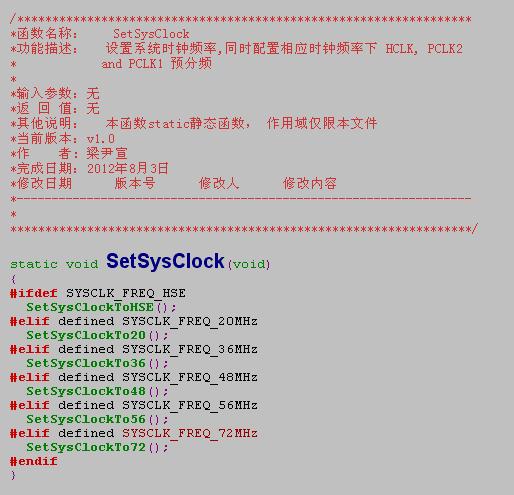

首先我们对系统时钟进行了配置并且SetSysClock(void)函数使用72M作为系统时钟；
为了方面看清代码我选择截图：
（2）先来看看主函数
int main(void)
{ unsigned char i=0;
unsigned char a[] = "abncdee";
SystemInit1();//系统初始化
if (SysTick_Config(72000)) //1ms响应一次中断
{
/* Capture error */
while (1);
}
/*解析：因为要求是每500ms往中位机发数据一件事，所以放在while语句中，
*送据+延时可以完成相当于中断的效果;
*若是多任务中，其中一个任务需要中断，这把这个任务放在中断函数中调用;
*/
while (1)
{
//测试代码:测试定时器功能，通过延时来测试
GPIO_SetBits(GPIOC, GPIO_Pin_6); //V6
Delay(50);
GPIO_ResetBits(GPIOC, GPIO_Pin_6); //V6
Delay(50);
//功能1代码:每500ms发送数据
/*
UART2_TX485_Puts("123450");
Delay(500);
*/
//功能2代码:上位发特定指令，中位机执行相应操作
// RS485_Test();
}
}
int main(void)
{ unsigned char i=0;
unsigned char a[] = "abncdee";
SystemInit1();//系统初始化
if (SysTick_Config(72000)) //1ms响应一次中断
{
/* Capture error */
while (1);
}
/*解析：因为要求是每500ms往中位机发数据一件事，所以放在while语句中，
*送据+延时可以完成相当于中断的效果;
*若是多任务中，其中一个任务需要中断，这把这个任务放在中断函数中调用;
*/
while (1)
{
//测试代码:测试定时器功能，通过延时来测试
GPIO_SetBits(GPIOC, GPIO_Pin_6); //V6
Delay(50);
GPIO_ResetBits(GPIOC, GPIO_Pin_6); //V6
Delay(50);
//功能1代码:每500ms发送数据
/*
UART2_TX485_Puts("123450");
Delay(500);
*/
//功能2代码:上位发特定指令，中位机执行相应操作
// RS485_Test();
}
}
（3）系统滴答定时器的配置--主角登场：
主函数中： SysTick_Config(72000) ;滴答定时器的参数是72000即计数72000
（因为我们使用72M的时钟频率，即1s计数72M=72000000次，那1ms计数72000次，所以计数值为72000）
在文件Core_cm3.h中
SysTick_Config函数的具体实现如下：
static __INLINE uint32_t SysTick_Config(uint32_t ticks)
{
if (ticks>SYSTICK_MAXCOUNT)
return (1); /* Reload value impossible */
SysTick->LOAD = (ticks & SYSTICK_MAXCOUNT) - 1;//systick重装载值寄存器 /* set reload register */
NVIC_SetPriority (SysTick_IRQn, (1<<__NVIC_PRIO_BITS) - 1); /* set Priority for Cortex-M0 System Interrupts */
SysTick->VAL = (0x00); //systick当前值寄存器
/* Load the SysTick Counter Value */

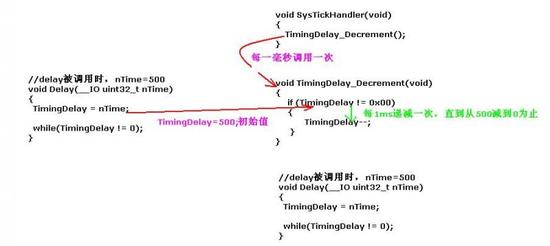

SysTick->CTRL = (1 << SYSTICK_CLKSOURCE) | (1< } static __INLINE uint32_t SysTick_Config(uint32_t ticks) { if (ticks>SYSTICK_MAXCOUNT) return (1); /* Reload value impossible */ SysTick->LOAD = (ticks & SYSTICK_MAXCOUNT) - 1;//systick重装载值寄存器 /* set reload register */ NVIC_SetPriority (SysTick_IRQn, (1<<__NVIC_PRIO_BITS) - 1); /* set Priority for Cortex-M0 System Interrupts */ SysTick->VAL = (0x00); //systick当前值寄存器 /* Load the SysTick Counter Value */ SysTick->CTRL = (1 << SYSTICK_CLKSOURCE) | (1< } 我们来看一下这句代码：SysTick->CTRL = (1 << SYSTICK_CLKSOURCE) | (1< 下面我们来看一下stm32f10x_it.h文件中： 找到滴答定时器中断函数：SysTickHandler（） void SysTickHandler(void) { TimingDelay_Decrement(); } 从上文我们通过装载的计数值72000知道每1ms发生一次中断，在中断函数中调用一个函数TimingDelay_Decrement();-----即每1ms发生中断时就调用到此函数； 下面我们来看看TimingDelay_Decrement();在干些什么？ /***************************************************************** *函数名称：TimingDelay_Decrement *功能描述：中断里调用此函数，即没发生一次中断，此函数被调用，此函数里 * 的变量TimingDelay 相当于减法计数器 * *输入参数：无 *返回值：无 *其他说明：无 *当前版本：v1.0 *作 者: 梁尹宣 *完成日期：2012年8月3日 *修改日期 版本号 修改人 修改内容 *----------------------------------------------------------------- * ******************************************************************/ void TimingDelay_Decrement(void) { if (TimingDelay != 0x00) { TimingDelay--; } } 我们看了TimingDelay的定义，又看了还有哪些函数调用到这个变量，如下： /***************************************************************** * 全局变量 ******************************************************************/ static __IO uint32_t TimingDelay=0; /***************************************************************** *函数名称： Delay *功能描述： 利用系统时钟计数器递减达到延时功能 * *输入参数：nTime ：需要延的时毫秒数 *返回值：无 *其他说明：无 *当前版本：v1.0 *作 者: 梁尹宣 *完成日期：2012年8月3日 *修改日期 版本号 修改人 修改内容 *----------------------------------------------------------------- * ******************************************************************/ void Delay(__IO uint32_t nTime)//delay被调用时，nTime=500 { TimingDelay = nTime; while(TimingDelay != 0); } /***************************************************************** *函数名称：TimingDelay_Decrement *功能描述：中断里调用此函数，即没发生一次中断，此函数被调用，此函数里 * 的变量TimingDelay 相当于减法计数器 * *输入参数：无 *返回值：无 *其他说明：无 *当前版本：v1.0 *作 者: 梁尹宣 *完成日期：2012年8月3日 *修改日期 版本号 修改人 修改内容 *----------------------------------------------------------------- * ******************************************************************/ void TimingDelay_Decrement(void) { if (TimingDelay != 0x00) { TimingDelay--; } } 我们看了TimingDelay的定义，又看了还有哪些函数调用到这个变量，如下： /***************************************************************** * 全局变量 ******************************************************************/ static __IO uint32_t TimingDelay=0; /***************************************************************** *函数名称： Delay *功能描述： 利用系统时钟计数器递减达到延时功能 * *输入参数：nTime ：需要延的时毫秒数 *返回值：无 *其他说明：无 *当前版本：v1.0 *作 者: 梁尹宣 *完成日期：2012年8月3日 *修改日期 版本号 修改人 修改内容 *----------------------------------------------------------------- * ******************************************************************/ void Delay(__IO uint32_t nTime)//delay被调用时，nTime=500 { TimingDelay = nTime; while(TimingDelay != 0); } 通过上面几个函数我们知道了，在调用Delay(500)即nTime=500；在后在Delay()函数中TimingDelay =nTime;（即TimingDelay=500是它的初始值），再TimingDelay_Decrement(void)函数的作用就是把TimingDelay- -;每毫秒进行递减直到减到0为止；这样就起到一个延时的作用； 现在我们做出来的Delay(1)，就是1毫秒延迟。Delay(1000)就是1秒。 我们来画个图,方便这几个函数间关系的理解: 我们在返回到主函数main()中看这几条语句：红色标注de while (1) { //测试代码:测试定时器功能，通过延时来测试 GPIO_SetBits(GPIOC, GPIO_Pin_6); //V6 Delay(500); GPIO_ResetBits(GPIOC, GPIO_Pin_6); //V6 Delay(500); //功能1代码:每500ms发送数据 /* UART2_TX485_Puts("123450"); Delay(500); */ //功能2代码:上位发特定指令，中位机执行相应操作 // RS485_Test(); } while (1) { //测试代码:测试定时器功能，通过延时来测试 GPIO_SetBits(GPIOC, GPIO_Pin_6); //V6 Delay(500); GPIO_ResetBits(GPIOC, GPIO_Pin_6); //V6 Delay(500); //功能1代码:每500ms发送数据 /* UART2_TX485_Puts("123450"); Delay(500); */ //功能2代码:上位发特定指令，中位机执行相应操作 // RS485_Test(); } 经过上面系统定时器的分析我们知道Delay(500);是延时500ms ;那么LED就是每隔500ms闪烁一次； 上面有关系统滴答定时器的应用讲解基本完毕！ 有关SysTick编译后的源代码包，(其实客官细心的话一经发现上面代码含有485通讯代码， 只不过被暂时屏蔽掉了，下一节将讲到)我放在我的资源里：http://download.csdn.net/detail/yx_l128125/4511622 下面我们来看看一下参考资料的问题，一边对上面我写的博客有更深入的理解： 《Cortex-M3权威指南》 《Cortex-M3 Technical Reference Manual》 Q：什么是SYSTick定时器？ SysTick 是一个24位的倒计数定时器，当计到0时，将从RELOAD寄存器中自动重装载定时初值。只要不把它在SysTick控制及状态寄存器中的使能位清除，就永不停息。 Q：为什么要设置SysTick定时器？ （1）产生操作系统的时钟节拍 SysTick定时器被捆绑在NVIC中，用于产生SYSTICK异常（异常号：15）。在以前，大多操作系统需要一个硬件定时器来产生操作系统需要的滴答中断，作为整个系统的时基。因此，需要一个定时器来产生周期性的中断，而且最好还让用户程序不能随意访问它的寄存器，以维持操作系统“心跳”的节律。 （2）便于不同处理器之间程序移植。 Cortex‐M3处理器内部包含了一个简单的定时器。因为所有的CM3芯片都带有这个定时器，软件在不同 CM3器件间的移植工作得以化简。该定时器的时钟源可以是内部时钟（FCLK，CM3上的自由运行时钟），或者是外部时钟（ CM3处理器上的STCLK信号）。 不过，STCLK的具体来源则由芯片设计者决定，因此不同产品之间的时钟频率可能会大不相同，你需要检视芯片的器件手册来决定选择什么作为时钟源。SysTick定时器能产生中断，CM3为它专门开出一个异常类型，并且在向量表中有它的一席之地。它使操作系统和其它系统软件在CM3器件间的移植变得简单多了，因为在所有CM3产品间对其处理都是相同的。 （3）作为一个闹铃测量时间。 SysTick定时器除了能服务于操作系统之外，还能用于其它目的：如作为一个闹铃，用于测量时间等。要注意的是，当处理器在调试期间被喊停（halt）时，则SysTick定时器亦将暂停运作。 Q：Systick如何运行？ 首先设置计数器时钟源，CTRL->CLKSOURCE（控制寄存器）。设置重载值（RELOAD寄存器），清空计数寄存器VAL（就是下图的CURRENT）。置CTRL->ENABLE位开始计时。 如果是中断则允许Systick中断，在中断例程中处理。如采用查询模式则不断读取控制寄存器的COUNTFLAG标志位，判断是否计时至零。或者采取下列一种方法 当SysTick定时器从1计到0时，它将把COUNTFLAG位置位；而下述方法可以清零之： 1. 读取SysTick控制及状态寄存器（STCSR） 2. 往SysTick当前值寄存器（STCVR）中写任何数据 只有当VAL值为0时，计数器自动重载RELOAD。 Q：如何使用SysTicks作为系统时钟？ SysTick 的最大使命，就是定期地产生异常请求，作为系统的时基。OS都需要这种“滴答”来推动任务和时间的管理。如欲使能SysTick异常，则把STCSR.TICKINT置位。另外，如果向量表被重定位到SRAM中，还需要为SysTick异常建立向量，提供其服务例程的入口地址。
