2019年01月07日 | 晋华DRAM团队回流台湾
2019-01-07 来源：经济日报

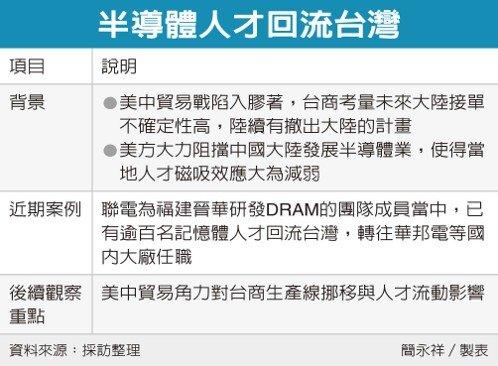

业界传出，联电为福建晋华研发DRAM的团队成员当中，已有逾百名内存人才回流台湾， 转往华邦电等大厂任职。 这是2019年开年以来，第一桩赴陆半导体人才大举回流的案例。
业界人士认为，随着美中贸易战陷入胶着，台商考虑未来大陆接单不确定性高，陆续有撤出大陆的计划，且美方大力阻挡中国大陆发展半导体，使得当地人才磁吸效应大为减弱，未来可能会有更多赴陆人才回流台湾。
联电坦承，原本编制为福建晋华研发DRAM的团队约300多人，碍于美光控告福建晋华侵权及窃取营业秘密 ，美国也限禁相关半导体设备和零组件出口给晋华，导致福建晋华生产线停摆。 不过，联电目前只是停止为福建晋华开发DRAM技术，双方并未中止合作关系。
然而，由于美国内存大厂美光控告联电已进入司法诉讼，因此联电已先暂停所有为福建晋华研发DRAM的业务。 联电透露，确实有对原本协助晋华的人员进行职务调整，但因为是内部人事调动，细节不便对外透露。
熟知内情人士表示，联电内部近期已针对为福建晋华开发DRAM的团队展开裁员行动，此波裁撤加计先行跳槽的人员，估计达上百人，约是既有团队规模的一半。
据了解，联电协助福建晋华的团队成员近期陆续转寻跳槽机会，部分人员回流台湾，已由华邦电承接，协助华邦电在高雄设立12吋晶圆厂，扩大自主研发阵容。
南亚科也是这些想跳糟的企业之一，不过南亚科碍于与美光是盟友，目前暂不考虑吸收福建晋华开发DRAM产品的研发人员。
联电强调，为福建晋华开发DRAM技术，原计划分二期，第一期发展3x奈米制程技术进入尾声，但因晋华装机中止，已无进行；至于第二期开发2x奈米制程，将视未来事件发展而定。
但据半导体设备商透露，在美国实施出口管制的第一天，福建晋华的美国半导体设备厂合作驻厂人员已全部撤出，所有设备装机、协助生产全面停止，已下单未出货的机台则全数暂停出货。
