2019年01月15日 | C51/C52的定时器计数器与中断
2019-01-15 来源：eefocus
一、定时器/计数器简介
设置等待时间，到达等待时间之后执行指定的硬件操作。
定时器最基本的功能就是定时，比如说定时发送串口数据，定时采集AD数据，如果将定时器和IO结合起来就可以实现非常丰富的功能，可以测量输入信号的脉冲宽度，可以产生PWM方波，定时器产生PWM控制电机状态是工业控制的普通。
-----------------------------------------------------------------------------------------------------------------------------------------------------------
二、定时器/计数器相关寄存器介绍
1、计数寄存器TH和HL
T/C是16位的，计数寄存器由TH高8位和TL低8位构成
对应T/C0为TH0和TL0， 对应T/C1为TH1和TL1，定时器/计数器的初始值通过TH0/TL0和TH1/TL1设置

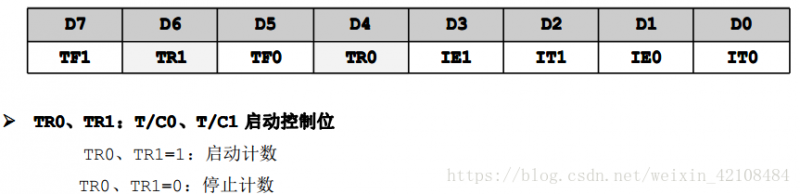

2、定时器/计数器控制寄存器TCON

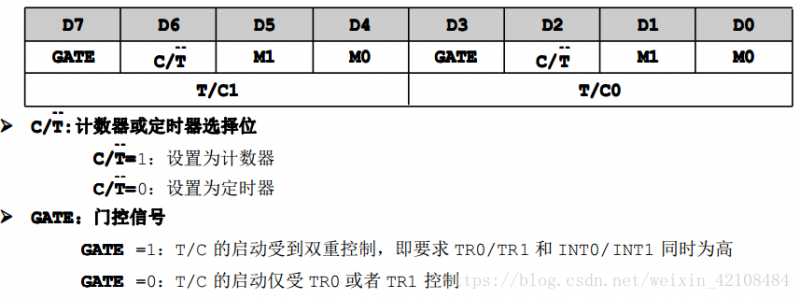

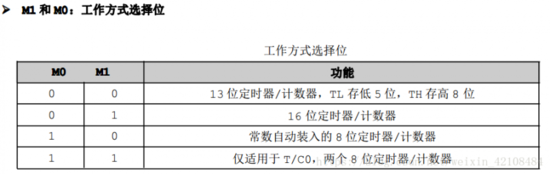

3、T/C的方式控制寄存器TMOD
------------------------------------------------------------------------------------------------------------------------------------------------------------

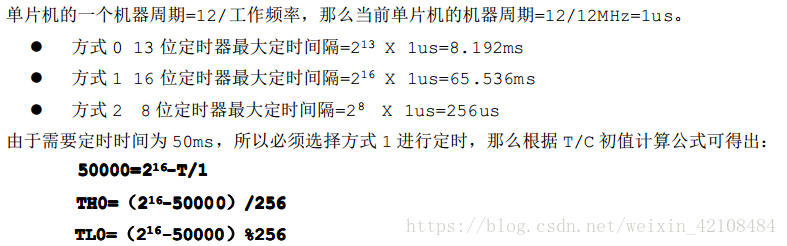

三、定时器的计数初始值计算
---------------------------------------------------------------------------------------------------------------------------------------------------------------

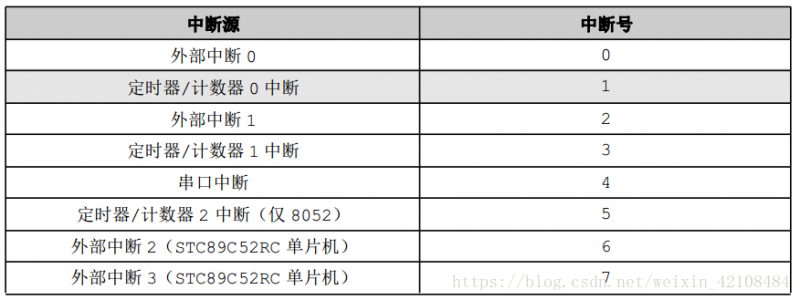

四、中断源及中断信号
-------------------------------------------------------------------------------------------------------------------------------------------------------
五、参考代码
/**************************************************************************************
功能描述：
LED会循环点亮1秒，熄灭1秒。使用单片机内部定时器可实现准确延时
***************************************************************************************/
#include "reg52.h" //此文件中定义了单片机的一些特殊功能寄存器
typedef unsigned int u16; //对数据类型进行声明定义
typedef unsigned char u8;
sbit led=P2^0; //定义P20口是led
void Timer0Init()
{
TMOD|=0X01; //选择为定时器0模式，工作方式1（16位），仅用TR0打开启动
TH0=0XFC; //给定时器赋初值，定时1ms 高8位
TL0=0X18; // 低8位（可用软件计算，公司参考上面）
ET0=1; //允许定时器0中断
EA=1; //打开总中断
TR0=1; //打开定时器0，启动T/C0运行
}
void main()
{
Timer0Init();
while(1);
}
void Timer0() interrupt 1 //1是中断号
{
static u16 i;
TH0=0XFC; //计数器寄存高8位重新载入
TL0=0X18; //计数器寄存低8位重新载入
i++;
if(i==1000)
{
i=0;
led=~led;
}
}
