2019年01月26日 | STC89C52单片机——串口发送程序1
2019-01-26 来源:eefocus
/*-----------------------------------------------
名称:串口通信
编写:LZM
日期:2015.05
修改:无
内容:连接好串口波特率设置为9600,无奇偶校验
晶振11.0592MHz

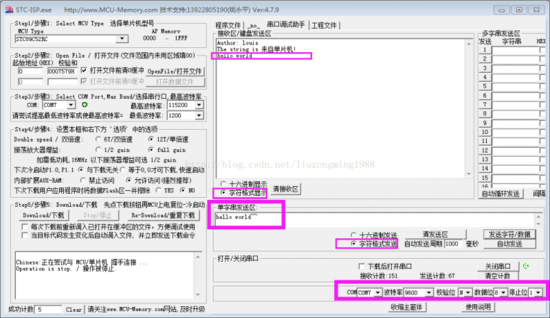

接上串口,可以接收到自己发送的字符
------------------------------------------------*/
#include
/*******************************************************************
请提前计算一下所选晶振能达到的最高速度,波特率不能超过最高速度
(1) 波特率加倍(SMOD=1): Max_Baud = FOSC/12/16
(2) 波特率不加倍(SMOD=0):Max_Baud = FOSC/12/32
例如:22.1184MHz晶振,波特率加倍时,最大波特率=22118400/12/16=115200
*******************************************************************/
#define FOSC 11059200 //振荡频率
#define BAUD 9600 //波特率
#define SMOD 1 //是否波特率加倍
#if SMOD
#define TC_VAL (256-FOSC/16/12/BAUD)
#else
#define TC_VAL (256-FOSC/32/12/BAUD)
#endif
typedef unsigned char uint8;
typedef unsigned int uint16;
code const char str1[] = "The string is 来自单片机!\r\n";
code const char str2[] = "Author: louis \r\n";
//const 限定一个变量不允许被改变。在一定程度上提高程序安全性和可靠性
//code 存储区间为 程序存储区
/***************函数声明*******************/
void InitUART(void);
void SendOneByte(uint8);
void SendrStr(const uint8 *ptr);
/****************主函数********************/
void main(void)
{
uint8 i=0;
InitUART();
while(str2[i]!='\0')
{
SendOneByte(str2[i++]);
}
SendrStr(str1);
while(1);
}
/****************中断服务函数***************/
void UART_ISR(void) interrupt 4
{
uint8 RX_Data;
//只响应"接收"中断,"发送"中断来了就直接抹掉
if(RI)
{
RI = 0; //串口中断标志不能自己清除,需要手动清除
RX_Data=SBUF;
SendOneByte(RX_Data);
}
else
TI = 0; //串口发中断是发送完缓冲区数据之后产生
}
/****************串口初始化函数*************/
void InitUART(void)
{
TMOD = 0x20; //定时器1,模式2工作模式
SCON = 0x50; //串口工作模式1,允许REN /* SCON: 模式 1, 8-bit UART, 使能接收 */
TH1 = TC_VAL;
TL1 = TH1;
PCON = 0x80; //发送速率加倍
ES = 1;
EA = 1;
TR1 = 1;
}
/**************串口发送字符函数*************/
void SendOneByte(uint8 c)
{
ES = 0; //禁止中断,让串口安心工作啊
SBUF = c;
while(!TI); //等待发送完毕
TI = 0; //清TI中断
ES = 1; //打开中断
}
/**************串口发送字符串函数*************/
void SendrStr(const uint8 *ptr)
{
do
{
SendOneByte(*ptr); //其实发送字符串也是在调用发送字符的函数~~
}while(*ptr++!='\0'); //要有结束判断,否则串口发送 字符串 不知道什么时候停止
}
