2019年02月13日 | STM8S105系列单片机管脚复用配置(选项字节的配置）
2019-02-13 来源：eefocus
以STM8S105K4T6C为例，实现PB0管脚复用成TIM1_CH1N
（1）STM8S复用功能（芯片引脚加"[ ]"的功能)：通过配置flash中的选项字节来实现

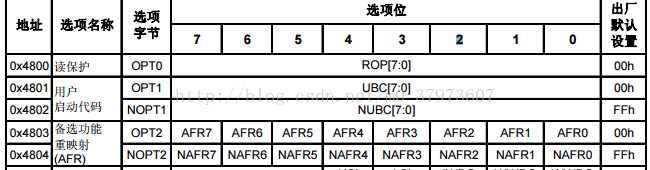

除了ROP（读出保护）字节，每个选项字节必须被保存两次，一个通常的格式（OPTx）和一个用来备份的互补格式（NOPTx）

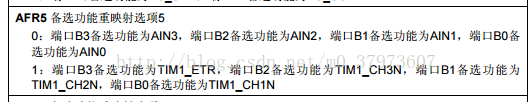

参见STM8S105xx数据手册（如下图），可知备选功能重映射选项5（AFR5）负责管理PB0端口的重映射功能，将其设置为1即实现PB0重映射为TIM1_CH1N
相关代码：
void Flash_Init()
{
FLASH_DeInit(); //恢复FLASH相关寄存器到默认值
FLASH_Unlock(FLASH_MEMTYPE_DATA); //解锁数据EEPROM
FLASH_ProgramOptionByte(0x4803, 0x20); //选项字节 打开PB0的复用功能
FLASH_ProgramOptionByte(0x4804, 0xDF);
}
（2）TIM1_CH1N是TIM1_CH1的互补输出比较
TIM1_CH1N是TIM1_CH1的反相，可用于TIM1的同步PWM模式
当只选择TIM1_CH1N输出PWM时，需要Disable输出比较，Enable互补输出比较
相关代码：
void Time1_Init()
{
CLK->CKDIVR=0x00；
TIM1_TimeBaseInit(1599,TIM1_COUNTERMODE_UP,5000,0); //分频1600，向上计数，TIM1_ARR=20000,重复计数器为0
/*OC1初始化：PWM1模式
输出不使能
互补输出使能
CCR1=8000，占空比为50%
输出有效极性为高(无作用
互补输出有效极性为高
空闲时输出高（无作用）
空闲时互补输出高
*/
TIM1_OC1Init(TIM1_OCMODE_PWM1,
TIM1_OUTPUTSTATE_DISABLE,
TIM1_OUTPUTNSTATE_ENABLE,
5000,
TIM1_OCPOLARITY_HIGH,
TIM1_OCNPOLARITY_HIGH,
TIM1_OCIDLESTATE_SET,
TIM1_OCNIDLESTATE_SET);
TIM1_OC1PreloadConfig(ENABLE);
TIM1_CtrlPWMOutputs(ENABLE); //PWM输出使能
TIM1_Cmd(ENABLE); //定时器开始计数
}
选项字节的配置一般有两种方式：
（1）使用STlink修改选项字节
打开STVP进行相关设置，可参见
https://wenku.baidu.com/view/205181b2d0d233d4b14e69fa.html
点击打开链接
（2）通过程序修改选项字节
实现程序擦Option Bytes时，不能运行程序，否则会出现错误
一般不建议通过程序修改选项字节，容易出错
