2019年02月18日 | STM32系统时钟配置及时钟树

参考资料：《 STM32F4xx 中文参考手册》 RCC 章节。

STM32时钟可大致分为系统时钟和其它时钟两大类，总共包含5个时钟源 HSI(High Speed Internal Clock)、HSE(High Speed External Clock)、LSI(low Speed Internal Clock)、LSE(Low Speed External Clock )、PLL(Phase Locked Loop Clock)。

下图即为STM32时钟树，黄色标识部分即为系统时钟部分，橙色即为其它时钟部分。

一、系统时钟

①HSE（High Speed External Clock）高速外部时钟信号

HSE 是高速的外部时钟信号，可以由有源晶振或者无源晶振提供，频率从 4-26MHZ不等。当使用有源晶振时，时钟从 OSC_IN引脚进入，OSC_OUT 引脚悬空，当选用无源晶振时，时钟从 OSC_IN 和 OSC_OUT 进入，并且要配谐振电容。HSE 我们使用25M 的无源晶振。如果我们使用 HSE 或者 HSE 经过 PLL倍频之后的时钟作为系统时钟 SYSCLK，当 HSE 故障时候，不仅HSE 会被关闭，PLL也会被关闭，此时高速的内部时钟时钟信号HSI 会作为备用的系统时钟，直到 HSE 恢复正常，HSI=16M。

HSI（High Speed Internal Clock）高速内部时钟信号

由芯片内部RC振荡器提供，大小为16MHZ，当HSE故障时，系统时钟会自动切换到HSI，直到HSE 启动成功。

②锁相环 PLL（Phase Locked Loop ）

PLL的主要作用是对时钟进行倍频，然后把时钟输出到各个功能部件。PLL有两个，一个是主 PLL（黄色部分，为系统时钟部分），另外一个是专用的 PLLI2S（橙色部分），他们均由 HSE 或者 HSI 提供时钟输入信号。

主 PLL有两路的时钟输出，第一个输出时钟 PLLCLK用于系统时钟，第二个输出用于 USB OTG FS 的时钟、RNG 和 SDIO 时钟。专用的 PLLI2S 用于生成精确时钟，给 I2S 提供时钟。

HSE 或者 HSI 经过 PLL 时钟输入分频因子 M分频后，成为 VCO 的时钟输入，VCO 的时钟必须在 1~2M 之间，我们选择HSE=25M 作为 PLL 的时钟输入，M 设置为 25，那么 VCO输入时钟就等于 1M。VCO 输入时钟经过 VCO倍频因子 N 倍频之后，成为 VCO时钟输出，VCO时钟必须在 192~432M 之间。我们配置 N 为 360，则 VCO的输出时钟等于 360M。VCO 输出时钟之后有三个分频因子：PLLCLK分频因子 p，USB OTG FS/RNG/SDIO时钟分频因子 Q，分频因子R

具体公式如下

                                                             PLLCLK = HSE(HSI) / M *N /P

                                                             PLL48CK =  HSE(HSI) / M *N /Q

③系统时钟 SYSCLK

系统时钟来源可以是：HSI、PLLCLK、HSE，具体的由时钟配置寄存器 RCC_CFGR的 SW位配置。如果系统时钟是由HSE 经

过 PLL倍频之后的 PLLCLK 得到，当 HSE 出现故障的时候，系统时钟会切换为HSI=16M，直到 HSE 恢复正常为止。

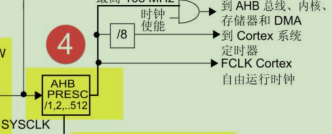

④AHB 总线时钟 HCLK

系统时钟 SYSCLK 经过 AHB 预分频器分频之后得到时钟叫 AHB 总线时钟，即 HCLK，分频因子可以是:[1,2,4，8，16，64，

128，256，512]，具体的由时钟配置寄存器RCC_CFGR 的 HPRE 位设置。片上大部分外设的时钟都是经过 HCLK 分频得到，

至于 AHB总线上的外设的时钟设置为多少，得等到我们使用该外设的时候才设置。这里只需粗线条的设置好AHB的时钟即可。

⑤APB2总线时钟 PCLK2

APB2总线时钟 PCLK2 由 HCLK经过高速 APB2预分频器得到，分频因子可以是:[1,2,4，8，16]，具体由时钟配置寄存器RCC_CFGR 的 PPRE2位设置。HCLK2属于高速的总线时钟，片上高速的外设就挂载到这条总线上，比如全部的 GPIO、USART1、SPI等。至于 APB2总线上的外设的时钟设置为多少，得等到我们使用该外设的时候才设置。这里只需粗线条的设置好APB2的时钟即可。

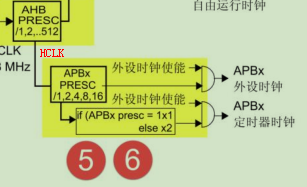

⑥APB1总线时钟 PCLK1

APB1 总线时钟 PCLK1 由 HCLK经过低速 APB预分频器得到，分频因子可以是:[1,2,4，8，16]，具体由时钟配置寄存器RCC_CFGR的 PPRE1位设置。HCLK1属于低速的总线时钟，最高为 45M，片上低速的外设就挂载到这条总线上，比如USART2/3/4/5、SPI2/3，I2C1/2等。至于 APB1总线上的外设的时钟设置为多少，得等到我们使用该外设的时候才设置。

这里只需粗线条的设置好APB的时钟即可。

系统初始化时钟过程如下

Reset_Handler    PROC

                 EXPORT  Reset_Handler             [WEAK]

        IMPORT  SystemInit

        IMPORT  __main

                 LDR     R0, =SystemInit

                 BLX     R0

                 LDR     R0, =__main

                 BX      R0

                 ENDP

这是一个启动文件，当我们单片机上电后，首先执行的启动文件，会进入SystemInit函数

void SystemInit(void)

{

  /* FPU设置 ------------------------------------------------------------*/

  #if (__FPU_PRESENT == 1) && (__FPU_USED == 1)

    SCB->CPACR |= ((3UL << 10*2)|(3UL << 11*2));  /* set CP10 and CP11 Full Access */

  #endif

  /* 复位RCC时钟配置到默认的初始化状态 ------------*/

  /* Set HSION bit */

  RCC->CR |= (uint32_t)0x00000001;

  /* Reset CFGR register */

  RCC->CFGR = 0x00000000;

  /* Reset HSEON, CSSON and PLLON bits */

  RCC->CR &= (uint32_t)0xFEF6FFFF;

  /* Reset PLLCFGR register */

  RCC->PLLCFGR = 0x24003010;

  /* Reset HSEBYP bit */

  RCC->CR &= (uint32_t)0xFFFBFFFF;

  /* Disable all interrupts */

  RCC->CIR = 0x00000000;

#if defined(DATA_IN_ExtSRAM) || defined(DATA_IN_ExtSDRAM)

  SystemInit_ExtMemCtl();

#endif /* DATA_IN_ExtSRAM || DATA_IN_ExtSDRAM */

  /* 配置系统时钟 ----------------------------------*/

  SetSysClock();

  /* Configure the Vector Table location add offset address ------------------*/

#ifdef VECT_TAB_SRAM

  SCB->VTOR = SRAM_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal SRAM */

#else

  SCB->VTOR = FLASH_BASE | VECT_TAB_OFFSET; /* Vector Table Relocation in Internal FLASH */

#endif

}

在SystemInit中会配置系统时钟

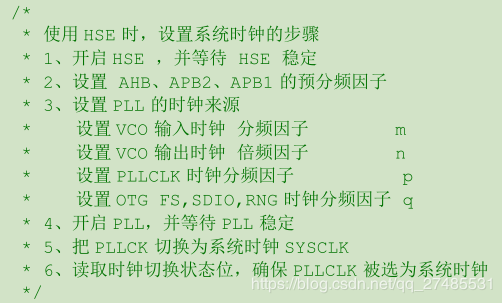

配置系统时钟的代码如下

下面是CMSIS Cortex-M4设备外围设备访问层系统源文件中的设置系统时钟函数SetSysClock(void)

static void SetSysClock(void)

{

/******************************************************************************/

/*            使用HSE作为PLL的输入来配置系统时钟                                */

/******************************************************************************/

  __IO uint32_t StartUpCounter = 0, HSEStatus = 0;

  /* 一、使能HSE */

  RCC->CR |= ((uint32_t)RCC_CR_HSEON);

  /* 等待HSE使能稳定，如果时间超时，则跳出 */

  do

  {

    HSEStatus = RCC->CR & RCC_CR_HSERDY;

    StartUpCounter++;

  } while((HSEStatus == 0) && (StartUpCounter != HSE_STARTUP_TIMEOUT));

  if ((RCC->CR & RCC_CR_HSERDY) != RESET)

  {

    HSEStatus = (uint32_t)0x01;

  }

  else

  {

    HSEStatus = (uint32_t)0x00;

  }

/*二、HSE稳定后，开始配置HCLK、PCLK2、PCLK1、PLL各自的预分频因子与倍频因子 */

  if (HSEStatus == (uint32_t)0x01)

  {

/* 配置HCLK为1分频，即HCLK = 系统时钟 HCLK = SYSCLK / 1 */

RCC->CFGR |= RCC_CFGR_HPRE_DIV1;

/*配置APB2总线时钟为2分频  PCLK2 = HCLK / 2 */

RCC->CFGR |= RCC_CFGR_PPRE2_DIV2;

/*配置APB1总线时钟为4分频PCLK1 = HCLK / 4 */

RCC->CFGR |= RCC_CFGR_PPRE1_DIV4;

/* 配置主PLL */

RCC->PLLCFGR = PLL_M | (PLL_N << 6) | (((PLL_P >> 1) -1) << 16) |

(RCC_PLLCFGR_PLLSRC_HSE) | (PLL_Q << 24);

    /* 三、使能主PLL */

    RCC->CR |= RCC_CR_PLLON;

    /*等待主PLL稳定 */

    while((RCC->CR & RCC_CR_PLLRDY) == 0)

    {

    }

/*------------------------------------------------------------------------------------------*/

/* 使能Over-drive 模式来达到更高的时钟频率 */

PWR->CR |= PWR_CR_ODEN;

while((PWR->CSR & PWR_CSR_ODRDY) == 0)        //判断Over-drive模式是否已经成功启动

{

}

PWR->CR |= PWR_CR_ODSWEN;

while((PWR->CSR & PWR_CSR_ODSWRDY) == 0)

{

}

/*选择FLASH预取指缓存的模式, 指令缓存, 数据缓存和等待缓存 */

FLASH->ACR = FLASH_ACR_PRFTEN | FLASH_ACR_ICEN |FLASH_ACR_DCEN |FLASH_ACR_LATENCY_5WS;

/*------------------------------------------------------------------------------------------*/

    /* 四、选择主PLL作为系统时钟源 */

    RCC->CFGR &= (uint32_t)((uint32_t)~(RCC_CFGR_SW));

    RCC->CFGR |= RCC_CFGR_SW_PLL;

    /*判断系统时钟是否已经稳定 */

    while ((RCC->CFGR & (uint32_t)RCC_CFGR_SWS ) != RCC_CFGR_SWS_PLL);

    {

    }

  }

  else

  { /* 如果HSE启动失败，那么时钟就会被错误的配置，用户可以在这里添加一些代码来处理错误 */

  }

}

系统时钟配置主要就是以上部分，系统时钟初始化就进行的是上述操作．

二、其它时钟

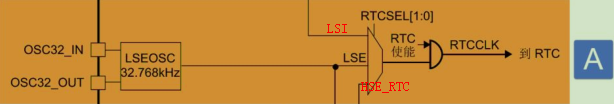

A、RTC时钟

RTCCLK 时钟源可以是 HSE 1 MHz（ HSE 由一个可编程的预分频器分频）、 LSE 或者 LSI 时钟。选择方式是编程 RCC 备份

域控制寄存器 (RCC_BDCR) 中的 RTCSEL[1:0] 位和 RCC时钟配置寄存器 (RCC_CFGR) 中的 RTCPRE[4:0] 位。所做的选择只

能通过复位备份域的方式修改。我们通常的做法是由 LSE 给 RTC提供时钟,大小为 32.768KHZ。LSE由外接的晶体谐振器产生，

所配的谐振电容精度要求高，不然很容易不起震。

B、独立看门狗时钟

独立看门狗时钟由内部的低速时钟 LSI 提供，大小为 32KHZ。

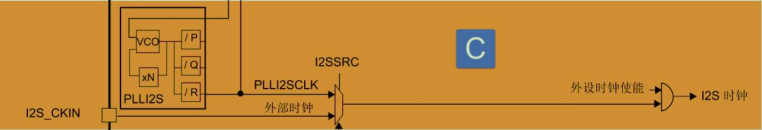

C、I2S 时钟

I2S 时钟可由外部的时钟引脚 I2S_CKIN 输入，也可由专用的 PLLI2SCLK提供，具体的由 RCC 时钟配置寄存器 (RCC_CFGR)的 I2SSCR位配置。

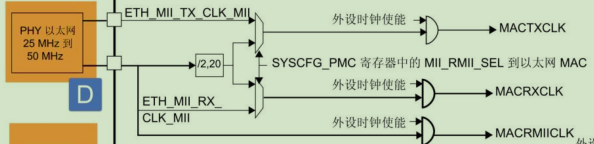

D、PHY以太网时钟

F429要想实现以太网功能，除了有本身内置的 MAC之外，还需要外接一个 PHY 芯片，常见的 PHY 芯片有 DP83848和LAN8720，其中 DP83848支持 MII 和 RMII 接口，LAN8720只支持 RMII 接口。野火 F429 开发板用的是 RMII 接口，选择的PHY 芯片是LAB8720。使用 RMII 接口的好处是使用的 IO 减少了一半，速度还是跟 MII 接口一样。当使用 RMII 接口时，PHY芯片只需输出一路时钟给 MCU 即可，如果是 MII 接口，PHY 芯片则需要提供两路时钟给 MCU。

E、USB PHY 时钟

F429 的 USB 没有集成 PHY，要想实现 USB 高速传输的话，必须外置 USB PHY 芯片，常用的芯片是 USB3300。当外接 USBPHY 芯片时，PHY 芯片需要给 MCU 提供一个时钟。

F、MCO时钟输出

MCO 是 microcontroller clock output 的缩写，是微控制器时钟输出引脚，主要作用是可以对外提供时钟，相当于一个有源晶振。

F429中有两个 MCO，由 PA8/PC9复用所得。MCO1所需的时钟源通过 RCC 时钟配置寄存器 (RCC_CFGR) 中MCO1PRE[2:0]

和MCO1[1:0]位选择。MCO2所需的时钟源通过 RCC 时钟配置寄存器 (RCC_CFGR) 中的MCO2PRE[2:0] 和 MCO2位选择。

以上就是STM32f429的时钟树讲解，理解之后，以此类推，对于学习STM32其它时钟树有很大的帮助。
