2019年03月07日 | STM32之DAC原理
2019-03-07 来源：eefocus
1.DAC模块
1.数模转换功能
2.可以配置为8位和12位模式（8位右对齐，12位左对齐，12位右对齐）
3.DAC模块有两个单独的控制器，每个通道有着单独的转换器，可以独立转换，也可以同时转换
4.可以实现噪声波形和三角波形的生成
5.每个通道有着DMA功能

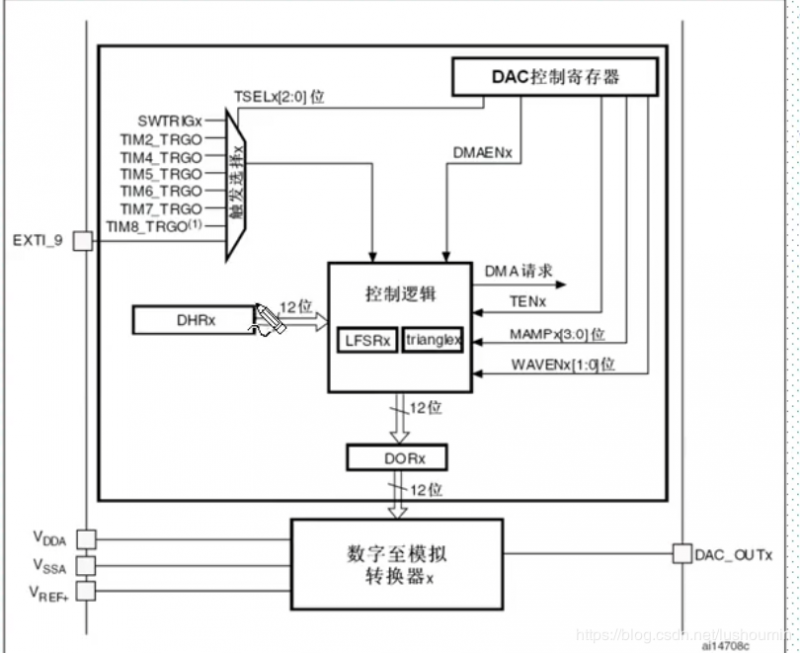

6.图示:
PS：左上方为一些触发的条件，左下方为一些数字电源（VDDA,VSSA）

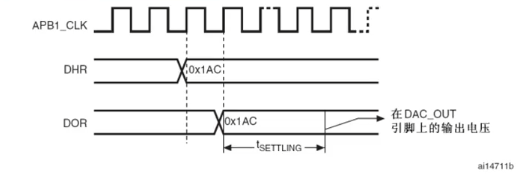

Vref+为参考电压，DAC_OUT_x为DAC的输出通道，（2.4v 数据并不是直接传入DORx的，需要先传入DHRx(如果没有选择硬件触发（TENx=0），在一个时间周期后传入DORx)，同时，又经过Tsetting（大约3us）后传入DHRx，如果选择硬件触发（TENx=1），则在3个时间周期后传入DORx 2.细节部分 1.DAC的输出电压 DAC输出=（Vref)x(DOR/4095) 2.DAC的输出缓存 虽然可以提高输出能力，但是达不到输出为0的效果，所以基本不用
