2019年04月02日 | STM32 I2C Slave(SMBUS)模式软件参考设计

I2C大家都很熟悉，总共2根线，CLK和DATA，stm32的I2C相信大家就更熟悉了，采用写控制器的方式，直接由控制器去完成I2C时序操作，用户无需关心具体产生的逻辑。然而，大部分情况下，使用的都是I2C Master模式，即主设备模式，很少当成slave模式即从设备模式来用，这篇文章讲的是如何把stm32  I2C当成slave模式来使用，更严格来说，本篇讲的是smbus模式。

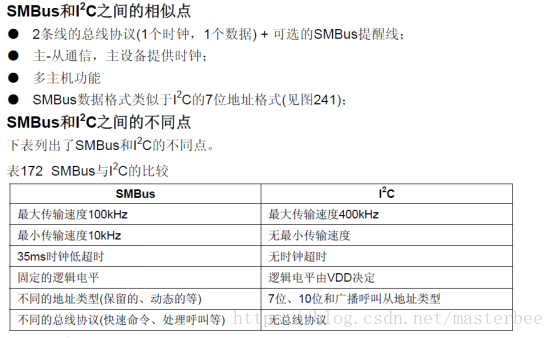

从官网stm32手册上我们发现了smbus和I2C区别，大家自行理解：

真正使用时，可以把smbus等同于I2C来设置和使用，从代码上看，除了I2C Clock设置为20K之外，其它暂无明显区别。以下为I2C  smbus模式的设置：

void IIC_Init(void)

{

  GPIO_InitTypeDef GPIO_InitStructure;

  I2C_InitTypeDef I2C_InitStructure;

//  RCC_APB2PeriphClockCmd  (RCC_APB2Periph_GPIOB , ENABLE);

   /* Configure I2C1 pins: SCL and SDA */

   GPIO_InitStructure.GPIO_Pin =   GPIO_Pin_6|GPIO_Pin_7; //6:SCL 7:SDA

   GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_OD;//Out_PP;

   GPIO_Init(GPIOB, &GPIO_InitStructure);

//   RCC_APB1PeriphClockCmd  (RCC_APB1Periph_I2C1, ENABLE);

   // Initialize I2C1 clock

   // Reset I2C1 device clock in order to avoid non-cleared error flags

   //__I2C_RCC_RESET(CPAL_I2C_CLK [Device]);

   RCC_APB1PeriphResetCmd(RCC_APB1Periph_I2C1,ENABLE);

   RCC_APB1PeriphResetCmd(RCC_APB1Periph_I2C1,DISABLE);

   // Enable I2C1 device clock

   RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1,ENABLE);

   I2C_DeInit(I2C1);

   I2C_InitStructure.I2C_Mode = I2C_Mode_SMBusDevice;

   I2C_InitStructure.I2C_DutyCycle = I2C_DutyCycle_2;

   I2C_InitStructure.I2C_OwnAddress1 = 0x76;//slave addr

   I2C_InitStructure.I2C_Ack = I2C_Ack_Enable;

   I2C_InitStructure.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;

   I2C_InitStructure.I2C_ClockSpeed = 20000;//20K

   I2C_Init(I2C1, &I2C_InitStructure);

   I2C_ITConfig(I2C1, I2C_IT_EVT|I2C_IT_BUF, ENABLE);

   I2C_ITConfig(I2C1, I2C_IT_ERR, ENABLE);

   I2C_Cmd(I2C1,ENABLE);

}

void NVIC_Configuration(void)

{

  NVIC_InitTypeDef NVIC_InitStructure;

     /* Configure and enable I2Cx event interrupt -------------------------------*/

    NVIC_InitStructure.NVIC_IRQChannel = I2C1_EV_IRQn;

    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;

    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 2;

    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;

    NVIC_Init(&NVIC_InitStructure);

}

从以上代码可以看出，I2C初始化的是I2C的IO映射、工作模式I2C_Mode_SMBusDevice、slave地址0x76（可以自定义）、I2C  Clock、I2C中断向量等参数。设置完成之后，每当I2C有数据产生时，就会产生IRQ中断，同时进入中断处理函数I2C1_EV_IRQn，如下所示：

void I2C1_EV_IRQHandler(void)

{

uint32_t  I2CFlagStatus;

static uint8_t IIC_Data=0;

I2CFlagStatus = I2C_GetLastEvent(I2C1);  // =>  (SR2<<16|SR1)

// print_info("I2CFlagStatus=0x%x rn",I2CFlagStatus);

IIC1_EV_INT_Flag=1;

IIC_Get_Data_Flag=1;

if ((I2CFlagStatus & I2C_SR1_ADDR) != 0)//bit1:addr matched

{

//print_info("4rn");

if(I2CFlagStatus & I2C_SR1_TXE) //bit7 Data register empty (transmitters)

{//read

   Rx_Idx=0;

   Tx_Idx = 0;

   I2C_SendData(I2C1, I2C_Buffer_Tx[Tx_Idx]);

}

else

{

}

}

else if((I2CFlagStatus & I2C_SR1_RXNE) != 0)//bit6  RxNE    -Data register not empty (receivers))

{

IIC_Data=I2C_ReceiveData(I2C1);

I2C_Buffer_Rx[Frame_Idx][Rx_Idx] = IIC_Data;

Rx_Idx++;

}

else if((I2CFlagStatus & I2C_SR1_STOPF) != 0)//bit4  STOPF -Stop detection (slave mode)

{

//I2C_Buffer_Rx[0] = num-1;

I2C1->CR1 |= 0x1000;//CR1_PEC_Set;

Rx_Idx_t=Rx_Idx;

Rx_Idx=0;

Frame_Idx++;

I2C1->SR1=0;

I2C1->SR2=0;

}

else

{

}

}

中断处理函数中，产生中断后，把标志位IIC_Get_Data_Flag置1，根据读到的I2CFlagStatus状态位，来获取当前I2C的状态，获取数据，然后在main函数中根据该标志位来处理I2C产生的数据，处理完成后，再把IIC_Get_Data_Flag标志位置0，这是一种很好的处理数据方法。（PS：中断处理函数不能处理太复杂及费时的事务，以免影响中断响应的实时性，所以把处理数据的过程放到main函数中）
