2019年04月10日 | STM32中关于高电平有效，低电平有效的一点理解
2019-04-10 来源：eefocus
在学习STM32中的过程中，经常会遇到“高电平有效”，“低电平有效”等字眼，初看时很多时候就会从字面上理解，认为高电平有效的意思就是有效电平是高电平，低电平有效的意思就是有效电平是低电平的意思。而实际上，这样的理解是有误的。下面咱们以STM32的定时器中输出比较通道为例：

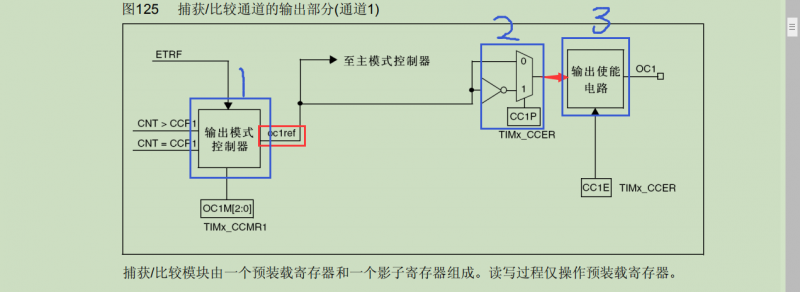

这幅图实际上就是一个pwm波产生的过程，对定时器不了解的可以去查阅相关手册，现在我们先看图中标号1的输出模式控制器，这里模式是指pwm模式，他的意思就是可以通过配置寄存器TIMx_CCMR1的OC1M两位，来选择pwm的模式，但是关于模式选择，手册中有这样一句话：在向下计数时，一旦TIMx_CNT>TIMx_CCR1时通道1为无效电平(OC1REF=0)，否则为有效电平(OC1REF=1)。
红色字体告诉我们：OCREF为无效电平时为低电平，OCREF为有效电平时就是高电平。
再看标号2： 它的作用是选择输出极性。如果TIMx_CCER的CC1P位为0则高电平有效，否则低电平有效。这个高电平有效是什么意思呢？就是对于选择器来说，高电平有效，如果OCREF为高电平，那么这个选择器的门就会打开，让该信号进入 ，并“激活”该选择器， 之后选择器才会产生信号来激活后面的输出使能电路驱动OC1，让其在OC1上产生有效电平（也就是OC1上产生高电平）。
通过上面的分析机会发现，高电平有效意思是说，若信号为高电平，那么对相应的控制器来说才有效，才能激活该控制器的相关功能。
总结几个关键词：有效电平：高电平
无效电平：低电平
高电平有效：高电平可以使能相应功能
低电平有效：低电平可以使能相应功能
