2019年04月11日 | 解读罗德与施瓦茨最新矢量网络分析仪ZNA 26/43

和以往罗德与施瓦茨（R&S公司）的发布会不同，借助2019 EDICON期间，R&S公司邀请到了众多客户，和媒体一起品鉴了全新一代矢量网络分析仪ZNA 26/43系列的特性，这代表了R&S公司对于产品的信心，以及用更好的产品服务客户的企业理念。

中国区矢量网络分析仪产品经理张念民表示，R&S公司此次推出全新矢量网络分析仪，就是因为对中国市场和客户有足够的信心。2019年年初，R&S公司发布两款分析仪，分别为高端的ZNA26/43系列以及多端口ZNBT 26/40系列。

张念民介绍道，目前R&S公司在网络分析仪领域布局全面，涵盖中高低端仪器，也有针对特殊应用的产品，用户广泛覆盖在军工、科研单位、高等院校、研究所等机构。除仪器之外，也有一系列配套的测试附件，包括独有的多端口自动校准件，以及其他校准件、适配器等。

罗德与施瓦茨全球系统集成副总裁Alexander Pabst先生也专程从德国赶来参与此次活动，他表示全新的ZNA产品拥有最具独特的操作方式和性能，是R&S公司在矢量网络分析仪市场的又一重磅产品。

罗德与施瓦茨全球系统集成副总裁Alexander Pabst

ZNA 26/43系列最显著的三大特点

罗德与施瓦茨公司中国区矢量网络分析仪产品经理张念民

张念民总结了ZNA 26/43系列的三大特点，分别是最高的射频性能指标，新颖独特的操作方式以及卓越的系统硬件设计。

首先是射频性能方面，这是矢量网络分析仪最重要的参数。ZNA系列产品包括26.5GHz和40/43GHz两款产品。张念民表示，ZNA43系列之所以有两款型号，这是为了配合不同的接口，包括与3.5mm接口通用的2.92mm接口（40GHz）以及专用的2.4mm接口（43GHz），采用通用接口可以实现更好的配件通用性，节省生产管理成本，而2.4mm则可以实现更好的性能。

而在动态范围性能指标上，ZNA系列产品拥有最佳的动态范围，这就给测量精度和速度带来了更大的折中性选择，同时在噪声和产品稳定性方面都有了进一步提升。

第二大特点为新颖独特的操作方式，全新的ZNA系列仪表具有两块独立触摸屏，具有直观易用的操作界面，并且采用了以DUT为中心设计的操作逻辑和步骤。“可以让用户以操作手机的体验操作复杂的矢量网络分析仪。”张念民说道。

第三大革新点则是在硬件方面的革新。张念民以混频器和变频器的测试为例，以往都需要搭配复杂的电路，而通过ZNA系列，可以实现简单的电路设计，就像普通的两端口器件测试一样简单。

具体的性能指标来说，频率测量范围为10MHz到26.5GHz或43.5GHz，张念民表示，年底还将会有50GHz和67GHz等更高端产品出现。测试端口方面，支持两个或四个端口，支持激励源和接收机直接接入端口以及中频测试信号接入端口。ZNA系列产品最多可配置4个相位相参的激励源，可以实现更高集成度和更简单的外围电路，该功能也是R&S所独有的。

同时，在噪声、稳定性等方面，ZNA系列产品都有了进一步提高。

ZNA 26/43系列产品给用户带来了诸多好处

张念民为ZNA 26/43系列产品总结了10余项优势，可以为用户带来种种优势。

最多可以配置4个激励源：由于激励源是相参的，扫描相位起始点一样，用户可以用四个相参激励源作为独立的相参连续波信号源，可以在天线设计仿真的时候做一种简单的激励源。

内置第二个本振源：做混频器测试时，输入信号是射频信号，输出信号为中频信号，需要参考混频器，而拥有第二个本振源，可以一次连接，不需要参考混频器就可以同时测试出被测器件的设计信号和中频信号。

内置脉冲发生器和脉冲调制器：现在越来越多的用户对S参数脉冲测试提出了更高要求，甚至是必测项，此前的产品是需要配合一个底座，而ZNA通过内置实现了更小尺寸。

多个频率的基准信号，最高频率可达1GHz：如果有需要很好很纯洁的激励源时，可以借助更多外部频率参考资源，共用频率参考，实现更好的信号精度和可靠性。

基波混频频率达到40GHz：如果用基波混频的话，端口的变频损耗就小，变频损耗小就意味着能够测量更加弱小的信号。

前面板射频跳线端口工作频率可低至100kHz：可以根据前面板不同跳线设置，满足不同的功能，比如更大的动态范围或者更高的灵敏度，用户可以自己设定。

丰富的背板接口：ZNA系列产品背板集成了多种接口，同时支持中频信号直接接入测量接收机，提高灵敏度。

内置8个结构完全一致的相参测量接收机：每个矢量网络分析仪的背后，有两种测量接收机，一种是参考接收机，一种是测量接收机，四端口共八个接收机的结构、性能高度一致，是相参接收机。最多可同时测8路信号，两台仪器连起来则可测16路信号，适用于相控阵天线等MIMO场合。

频谱分析功能：如今的测量任务，需要测试一些射频前端，用户希望把被测器件和网络一次连接一次测试完成，支持频谱分析之后，在MIMO天线等测试过程中，可以直接观察输出型的频谱，带来极大方便。

测量嵌入式本真的混频器或变频器，具有自动寻找IF/LO信号频率功能：无论变频器的本振是嵌入的还是外接的，嵌入式本振的变频器件有没有标准的参考信号都没有关系，ZNA系列产品都可以精确地测量出参数，适合简单可靠直接地测量卫星接收机。

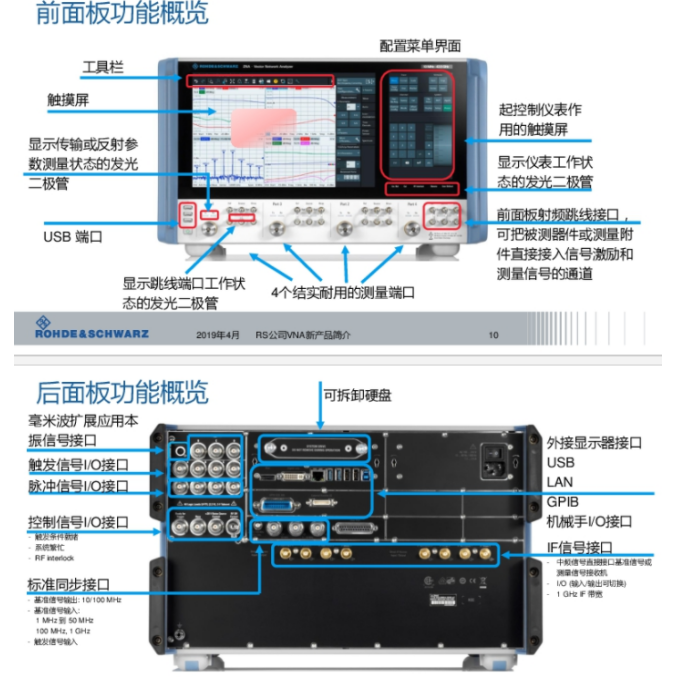

如图所示，后面板则是具有革新性的改变，增加了各种扩展接口，包括I/O接口、中频信号接口、可拆卸硬盘等等。而前面板最重要的革新就是多触屏，可以实现便捷性，这主要是公司采用了DUT（Design Under Test ）为中心的操作理念，无论多难多复杂的测试，系统都会引导用户进行一步步的设置，自动产生所需要的结果，让复杂的测试工作变得既方便又高效。

罗德与施瓦茨全球应用专家Thilo Bednorz先生则在现场演示了ZNA系列产品的操作流程，如何利用DUT，实现更快速准确的测试步骤。

罗德与施瓦茨全球应用专家Thilo Bednorz现场演示

ZNA系列的广泛应用

张念民表示，ZNA系列是公司斥巨资开发出的高端仪器，也希望其用在更广阔的领域，包括军工、雷达、科研机构与高校，此外还包括5G等通信应用。“我们希望所有跟5G有关的，无论是前沿用户，还是生产用户，都能够从使用ZNA的过程中体会到它的好处。”

除了ZNA 26/43系列新品之外，用户在更多通道测量需求时，也可选择全新ZNBT 26/40 系列矢量网络分析仪。
