2019年04月18日 | Keil逻辑分析仪的使用
2019-04-18 来源：ofweek
Keil中的逻辑分析仪可以将指定的变量或VTREG（虚拟仿真寄存器）值的变化以图形的方式表示出来。
注：只能看全局变量。

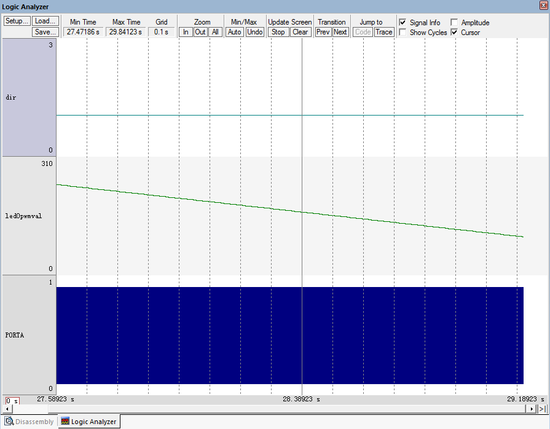

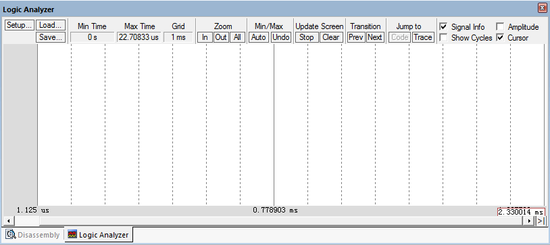

顶部是工具栏，下面是显示区，工具栏如下：
setup：按钮用于定义记录信号的变量、并配置显示输出。
save：按钮用于将当前已记录的信号写到一个文件（*.UVLA）中，一边之后进行分析，还可以存入一个.TAB文件中，使用其他外部工具进行分析。
Min Time：抓取信号的开始时间。
Max Time：抓取信号的结束时间。
Grid：每个栅格代表的时间。
Zoom：调整时基，相当于示波器的“水平”，In是放大，Out是缩小，All是把抓取的信号全部显示出来。可以用滚轮。
Min/Max：调整抓取信号的最大值和最小值，这个不准确，如果知道目标的变化范围可以自己设置。
Update Screen：用于更新抓取的信号。
Transition：用于移动竖着那根红线，显示同一时刻所以观察信号的值。同时红线还是参考线，和鼠标位置配合可以测时间，相当于示波器的光标。
Amplitude：把竖着的红线变横，用于和鼠标配合测量幅值。

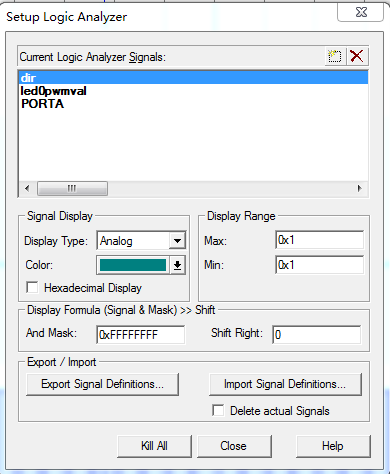

打开setup可以添加要观察的信号。

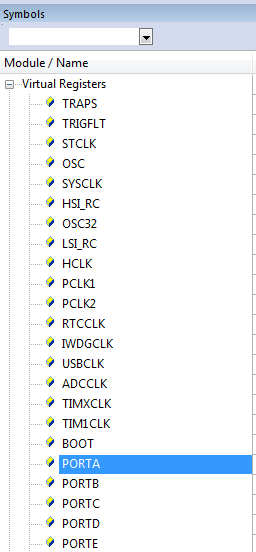

Current Logic Analyzer Signals：列出了要观察的信号，可以添加和删除。直接输入即可，名字是全局变量的名字和“View”-“Symbols Window”中“Virtual Registers”下标志的名字。
选中一个名字后，下面的设置就有效了。
Display Type：信号的类型。可以是Analog、Bit（0或1）、State（状态转换）
Hexadecimal Display：勾中后，显示的数据就会变成16进制。
Display Range：设置信号的变化范围。

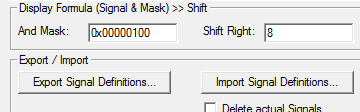

And Mask和Shift Right：设置信号的掩膜和移位。比如只观察PA8的信号，则要把PORTA其他位掩盖掉，然后右移8位，使它只在0和1上变化。所以And Mask为0x100，Shift Right为8
