2019年07月26日 | 在STM32CubeMX生成的工程中增加并编译RTX5源码

前言：

STM32CubeMX是意法推出的基于STM32的一款强大的可视化开发软件，在常规的产品开发中，可以结合可视化的硬件配置来完成系统平台的初始化配置，选用一些中间软件包，如OS，FS等。

RTX5是Keil公司打造的一款轻量型，实时，低延迟，高可靠，安全的操作系统，MDK开发环境本身集成了RTX5软件包。但STM32CubeMX中不包含RTX5组件包，并不支持RTX5组件包，这需要在STM32CubeMXb生成的工程文件中手动添加RTX5软件包，下面详细阐述该过程，并对其中的编译错误的更正过程进行了的说明。

开发环境：

MDK 5.25

STM32CubeMX 4.25

STM32CubeMX STM32F4 组件包版本为1.21.0

RTX5 5.3.0

一. 在STM32CubeMX生成的工程中添加RTX5源码

1. 打开STM32CubeMX工程

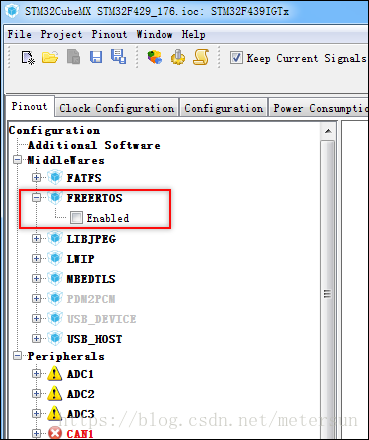

如果中间件FreeRTOS被勾选，要勾选掉，防止两个操作系统同时存在：

2. 生成MDK工程代码

在STM32CubeMX，生成并打开MDK工程代码。

在MDK的工程Options for target ...的Output选显卡中，勾选掉默认的选项"Browse Iniormation"，这样可以加快编译速度，否则编译会非常耗时。

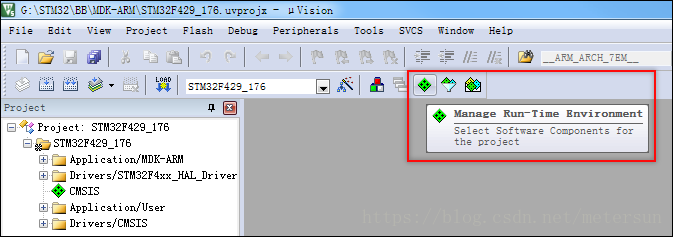

3. 增加RTX5软件组件：

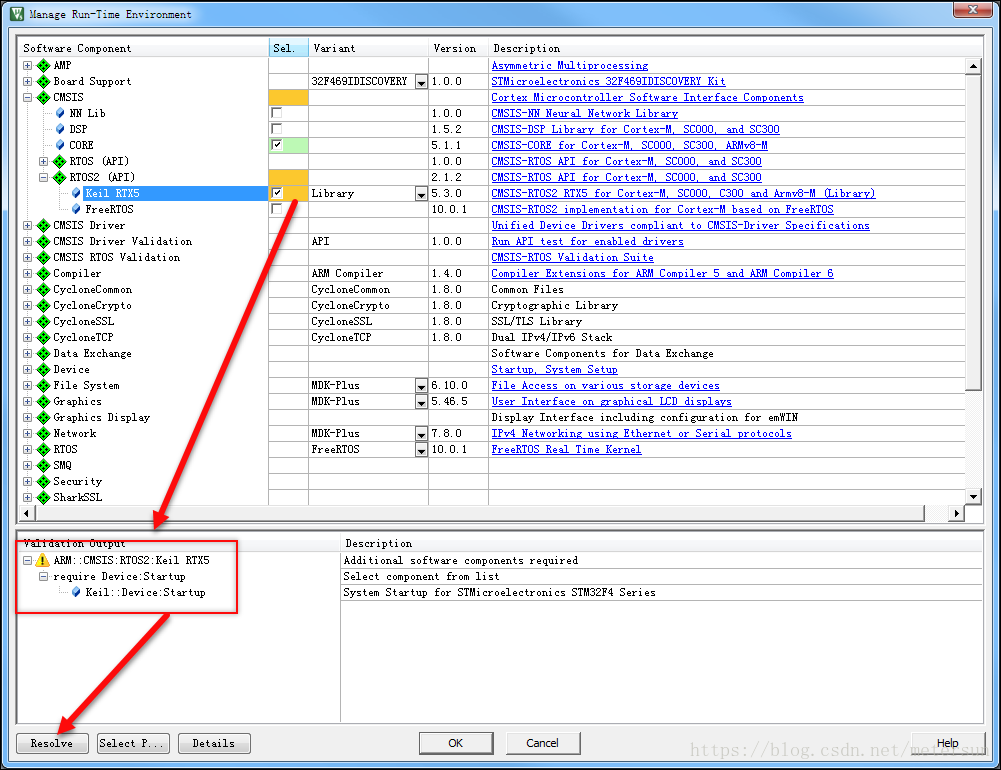

添加RTOS2-->Keil RTX5，这里为5.3.0版本（单击图片可放大）：

如提示出现“Validation Output"，点击信息框下面的"Resolve"。

有两种添加RTX5的方式：库和源代码。这里重点说明如何对添加的RTX5源码进行工程编译，所以这里选择"Source"。

上图 “Keil RTX5”对应的右侧栏目选择"Source"，然后点击"Resolve"。

二. 工程编译错误的解决

1. "Unknown Arm Architecture!"错误

尝试工程编译，会提示如下的编译错误：

error:  #35: #error directive: "Unknown Arm Architecture!"

删除工程目录DriversCMSISInclude下的cmsis_armcc.h

这样工程会使用C:Keil_v5ARMPACKARMCMSIS5.3.0CMSISIncludecmsis_armcc.h

后一个文件的文件头代码如下：

#if defined(__ARMCC_VERSION) && (__ARMCC_VERSION < 400677)

  #error "Please use Arm Compiler Toolchain V4.0.677 or later!"

#endif

/* CMSIS compiler control architecture macros */

#if ((defined (__TARGET_ARCH_6_M  ) && (__TARGET_ARCH_6_M   == 1)) ||

     (defined (__TARGET_ARCH_6S_M ) && (__TARGET_ARCH_6S_M  == 1))   )

  #define __ARM_ARCH_6M__           1

#endif

#if (defined (__TARGET_ARCH_7_M ) && (__TARGET_ARCH_7_M  == 1))

  #define __ARM_ARCH_7M__           1

#endif

#if (defined (__TARGET_ARCH_7E_M) && (__TARGET_ARCH_7E_M == 1))

  #define __ARM_ARCH_7EM__          1

#endif

  /* __ARM_ARCH_8M_BASE__  not applicable */

  /* __ARM_ARCH_8M_MAIN__  not applicable */

/* CMSIS compiler specific defines */

#ifndef   __ASM

  #define __ASM                                  __asm

#endif

#ifndef   __INLINE

  #define __INLINE                               __inline

#endif

#ifndef   __STATIC_INLINE

  #define __STATIC_INLINE                        static __inline

#endif

#ifndef   __STATIC_FORCEINLINE

  #define __STATIC_FORCEINLINE                   static __forceinline

#endif

#ifndef   __NO_RETURN

  #define __NO_RETURN                            __declspec(noreturn)

#endif

#ifndef   __USED

  #define __USED                                 __attribute__((used))

#endif

#ifndef   __WEAK

  #define __WEAK                                 __attribute__((weak))

#endif

...

而在STM32CubeMX生成的DriversCMSISInclude下的cmsis_armcc.h的文件中并无这些宏定义。

特别，如下宏定义分支有效：

#if (defined (__TARGET_ARCH_7_M ) && (__TARGET_ARCH_7_M  == 1))

  #define __ARM_ARCH_7M__           1

#endif

2. 代码重复冲突错误

再次编译，会出现如下错误：

error: L6235E: More than one section matches selector - cannot all be FIRST/LAST.

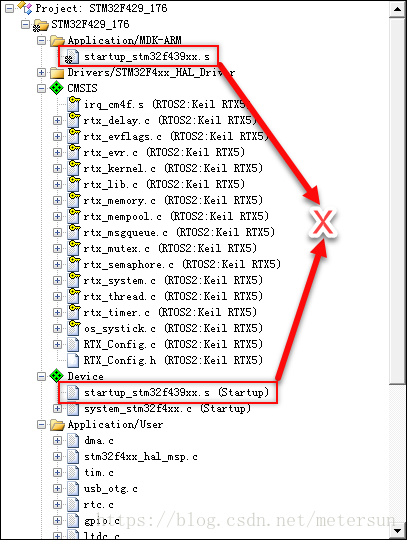

这是由于STM32CubeMX生成的工程所包含的启动文件"startup_stm32f439xx.s"（Application/MDK-ARM工程文件夹下，见下图）中，已经存在RESET段。这和RTX5的启动文件"startup_stm32f439xx.s"（Deviece工程文件夹下，见下图)中的代码相冲突：

将Application/MDK-ARM工程文件夹下的"startup_stm32f439xx.s"文件排除在编译之外：

右键点击Application/MDK-ARM工程文件夹下的文件"startup_stm32f439xx.s"，

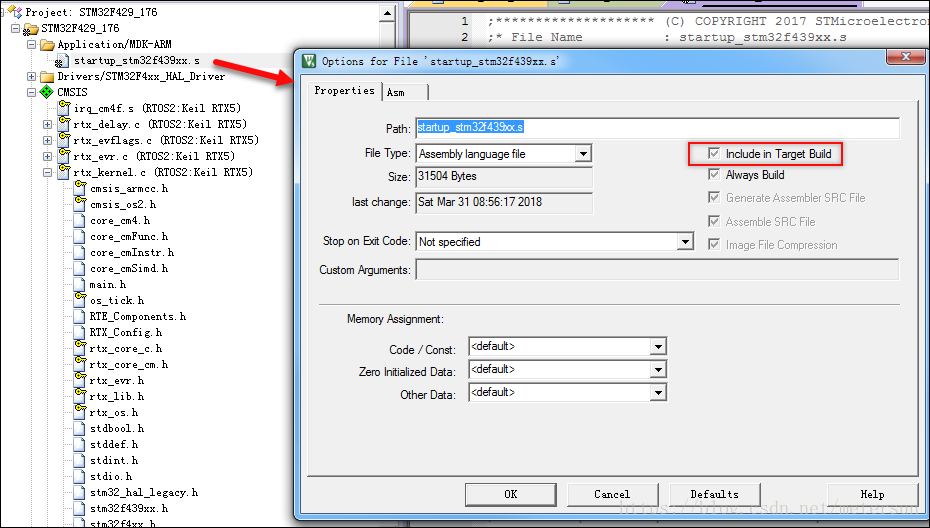

选中“Options for startup_stm32f439xx.s”菜单，弹出（单击图片可放大）：

勾选掉“include in Target Build"，如上图（“include in Target Build"未勾选掉之前）。

编译工程，会出现如下错误：

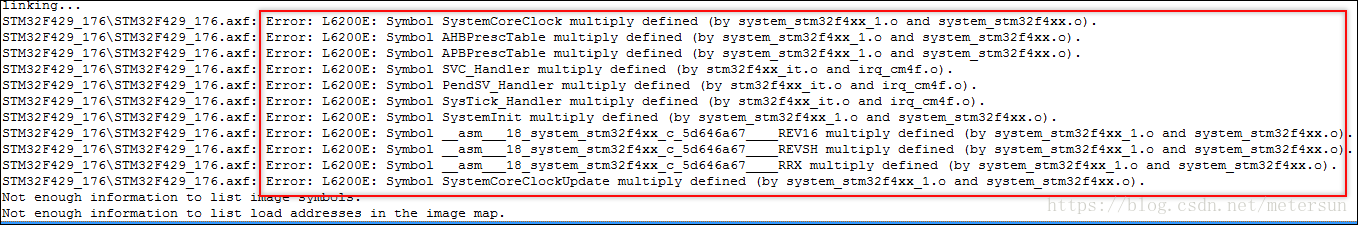

Error: L6200E: Symbol SystemCoreClock multiply defined (by system_stm32f4xx_1.o and system_stm32f4xx.o).

Error: L6200E: Symbol AHBPrescTable multiply defined (by system_stm32f4xx_1.o and system_stm32f4xx.o).

Error: L6200E: Symbol APBPrescTable multiply defined (by system_stm32f4xx_1.o and system_stm32f4xx.o).

rror: L6200E: Symbol SVC_Handler multiply defined (by stm32f4xx_it.o and irq_cm4f.o).

同样的，这是由于STM32CubeMX生成的工程所包含的文件"system_stm32f4xx.c"（Drivers/CMSIS工程文件夹下，见下图)中，已经存在上面编译错误中的段。这和RTX5的文件"system_stm32f4xx.c"（Deviece工程文件夹下，见下图)中的代码相冲突：

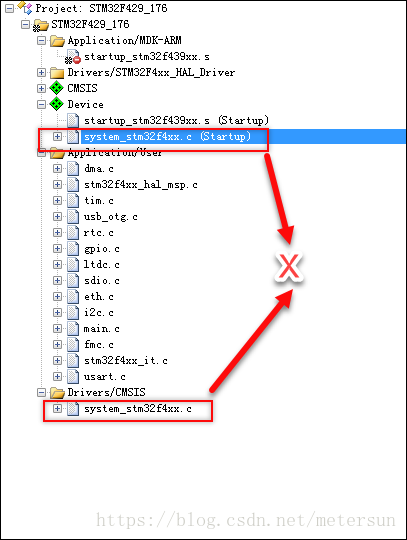

将Drivers/CMSIS工程文件夹中的"system_stm32f4xx.c"排除在编译之外。

工程编译，会提示：

Error: L6200E: Symbol SVC_Handler multiply defined (by stm32f4xx_it.o and irq_cm4f.o).

Error: L6200E: Symbol PendSV_Handler multiply defined (by stm32f4xx_it.o and irq_cm4f.o).

Error: L6200E: Symbol SysTick_Handler multiply defined (by stm32f4xx_it.o and irq_cm4f.o).

同样的，将文件"stm32f4xx_it.c"排除在编译之外。

3.  RTX5示例演示

增加RTX5示例代码：

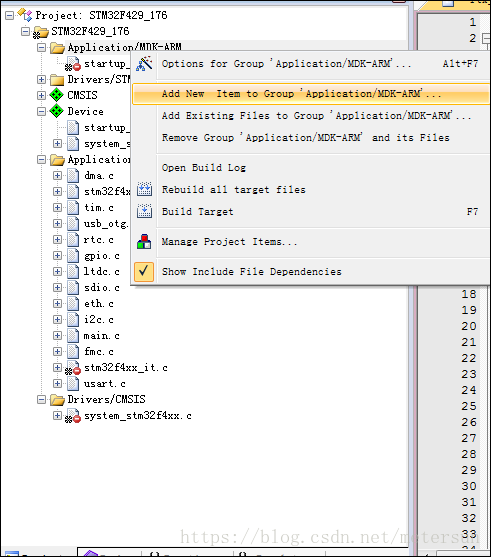

在"Application/MDK-ARM"列表上点击右键，在弹出的菜单中选中"Add New Item to Group 'Application/User'":

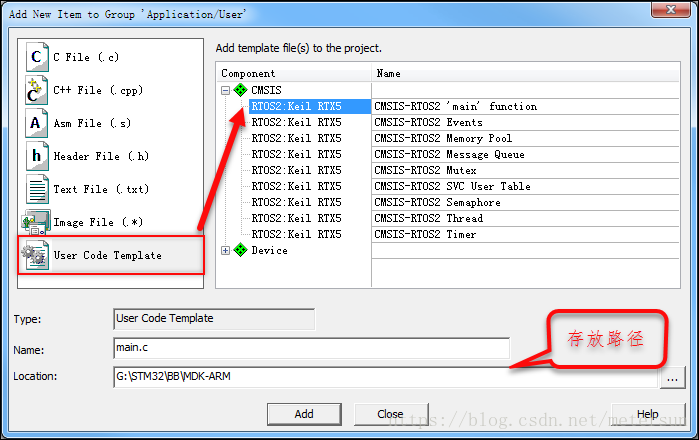

弹出对话框：

注意要防止这里的man.c文件存放路径和STM32CubeMX生成的main.c文件的路径相冲突。

在工程中排除掉"Application/User"下的main.c文件的编译。

最后的工程文件列表如下（红色框处的标注为排除在工程编译之外的文件)：

编译工程，提示：

STM32F429_176STM32F429_176.axf: Error: L6218E: Undefined symbol _Error_Handler (referred from tim.o).

复制"Application/User"下的main.c中的_Error_Handler函数到新增的"Application/MDK-ARM"下的main.c文件中。

在main.c中新增任务，最后的代码如下：

/*----------------------------------------------------------------------------

 * Application main thread

  *---------------------------------------------------------------------------*/

void task1 (void *argument)

{

    // ...

    for (;;){

        osDelay(30);

    }

}

void task2 (void *argument)

{

    // ...

    for (;;){

        osDelay(20);

    }

}

int main (void) {

    // System Initialization

    SystemCoreClockUpdate();

    #ifdef RTE_Compiler_EventRecorder

        // Initialize and start Event Recorder

        EventRecorderInitialize(EventRecordError, 1U);

    #endif

    // ...

    osKernelInitialize();              // Initialize CMSIS-RTOS

    osThreadNew(task1, NULL, NULL);    // Create application main thread

    osThreadNew(task2, NULL, NULL);    // Create application main thread

    osKernelStart();                   // Start thread execution

    for (;;) {}

}

最后，在MDK的"Project"中，Clean Targets，再次全部编译。

注意，Clean Targets这一步是必须的，否则，调试启动时，无法跳转到最终所使用的main.c文件的main函数中。

工程示例代码：

https://pan.baidu.com/s/16_bsWqH3kbyfvMa6Bjm_Ww
