2019年08月13日 | 壹拾贰：单片机与芯片164的通信
2019-08-13 来源：eefocus
本篇之后都是提高篇
1）只为学习，不讨论现实意义
2）与实物电路会有差距（以实物为准）
3）讲解范围：串行通信、数码管、1602、12864、点阵、直流电机、AD、DA等基础电路。
高级内容暂不讲（USB、CAN、DMA、Wifi、网络、真彩大液晶、触摸屏、GPS、GPRS、Zigbee、NandFlash、Camera等等）（ARM11上讨论这些）
#基础知识
通信分为两种：并行通信和串行通信。
并行通信是将要所传送的数据的各位同时发送或接受，在该通信中，使用几条数据线，将数据分段同时进行传输，传输速度快，信息率高。
串行通信时使用很少的数据线，将要传送数据各个位按顺序一位一位地发送或接收，每一位都需要固定的时间长度，在串行通信中仅少量的传输线即可。

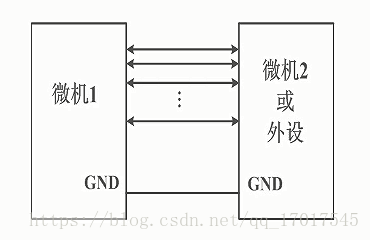

并行口

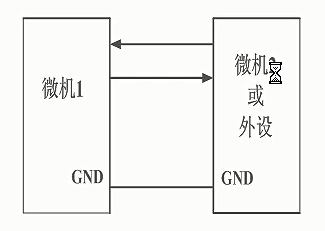

串行口
1）串行通信的几种制式

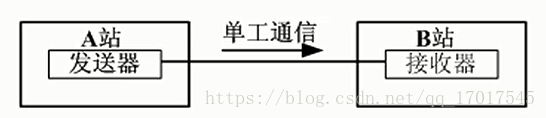

单工

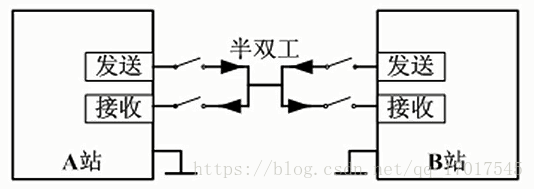

半双工

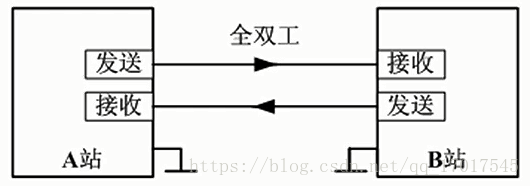

全双工
2）串行通信标准
常见的串行通信标准
| UART | TXD、RXD、GND （三线） | TXD：发送端 RXD：接收端 | 异步 | 全双工 |
| 1-Wire | DQ （一线） | DQ：发送/接收端 | 异步 | 半双工 |
| SPI | SCK、MISO、MOSI （三线） | SCK：同步时钟 MISO：主机输入，从机输出 MIOSI：主机输出，从机输入 | 同步 | 全双工 |
| I2C | SCL、SDA （二线） | SCL：同步时钟 SDA：数据输入/输出端 | 同步 | 半双工 |
#实验
1）了解164芯片引脚

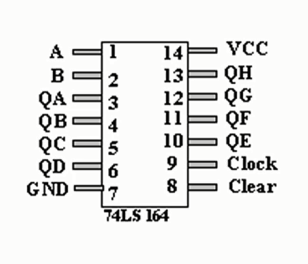

A、B：串行数据输入端。
Clock：时钟输入端。
Clear：清零端。当次引脚为低电平时，并行输出引脚将全部为低电平。
QAQH：数据输出引脚。这八个引脚为bit0bit8,8位数据输出引脚。
2）通信过程

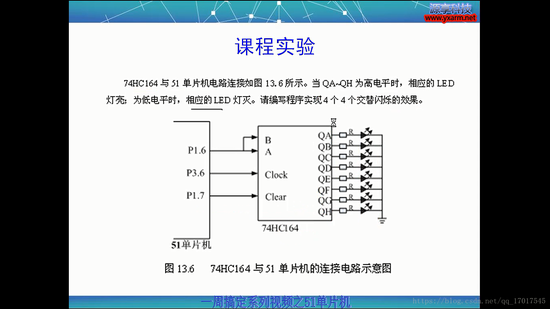

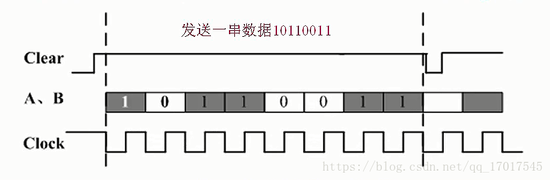

74HC164真值表
******************************************************************/
* 【课程13】 ****单片机与164的通信***********
* 【说 明】 ****74HC164串行单工通信
* 【描 述】 ****用IO口模拟时序，实现单片机与164的通信
******************************************************************/
#include //---------常用的两个宏定义-------------- #define uint8 unsigned char #define uint16 unsigned int sbit Data=P0^0; // 定义P0.0为数据输入端口 sbit Clr=P0^2; // 定义P0.2为清零端口 sbit Clk=P0^1; // 定义P0.1为时钟端口 //------------函数的声明----------------- void DelayMS(uint16 dly); void Data_Send(uint8 num); /********************************************** 函数名：main() 主函数 **********************************************/ void main() { while(1) { //显示数字1 Data_Send(0x00); //发送数据0x9f进行显示 DelayMS(100); //适当延长，延时过短二极管会出现闪烁现象 while(1) ; } } /******************************************************** ** 名称 ：void DelayMS(uint16 dly) ** 功能 ：毫秒级延时（24M的晶振） ** 入口参数 ：dly 用户的延时参数 ** 出口参数 ：无 *********************************************************/ void DelayMS(uint16 dly) { uint16 x,y; for(x=dly;x>0;x--) for(y=10;y>0;y--); } /******************************************* 名称：Data_Send（） 功能：用164实现数字显示 入口参数：uchar num 为要传送的数据变量 出口参数：无 *******************************************/ void Data_Send(uint8 num) { uint8 i; Clr=1; for(i=0;i<8;i++) { Clk=0; if((num&0x01)!=0) Data = 1; else Data = 0; // Data=num&0x01; //先传送要发送数据的最低位 num=num>>1; //右移1位，再传数据的高位 DelayMS(5); Clk=1; DelayMS(5); } }
