前言：stm32系列提供了可编程电压检测器PVD，它是实时检测VDD的电压，当检测到电压低于或者高于PVD设置的阈值时，会想内核产生一个PVD中断（EXTI线中断）以使内核在复位前进行紧急处理。该电压阈值可通过PWR_CSR设置。

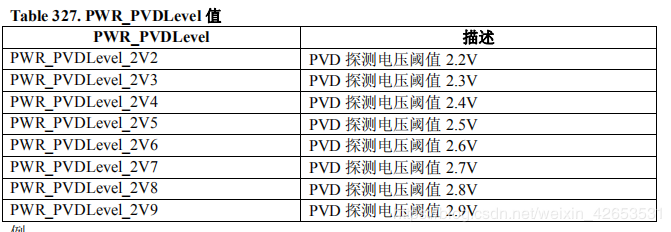

PVD可配置8个等级：

代码设计：

#include "stm32f10x.h"

#include "stdio.h"

static void EXTI_Configuration(void);

static void PVD_NVIC_Configuration(void);

static void USART1_Config(void);

static void Delay(__IO u32 nCount);

int main(void)

{

        USART1_Config();//使用串口1来打印调试信息

RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE); //使能PVD电压检测模块的时钟

//通过执行下面两个中断配置函数后，当VDD电压高于或者低于阈值时，就会进入PVD_IRQHandler中断

EXTI_Configuration();//配置EXTI_Line16外部中断

PVD_NVIC_Configuration();//PVD中断优先级

PWR_PVDLevelConfig(PWR_PVDLevel_2V9);//设置PVD阈值

PWR_PVDCmd(ENABLE);//使能PVD电压检测

while(1)

{

Delay(0xfffff);

printf("STM32正常工作中...rn");

//去掉上面两个中断配置函数，也可以在while循环里不断查询PWR状态来判断VDD电压是否高于或低于阈值，如下

#if 0

if(PWR_GetFlagStatus(PWR_FLAG_PVDO)){

printf("电压低于阈值.rn");

}else{

printf("电压高于阈值.rn");

}

#endif

}

}

void EXTI_Configuration(void)

{

EXTI_InitTypeDef EXTI_InitStructure;

EXTI_DeInit();

EXTI_StructInit(&EXTI_InitStructure);

EXTI_InitStructure.EXTI_Line = EXTI_Line16;

EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;

EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Rising_Falling;//上升沿和下降沿都触发

EXTI_InitStructure.EXTI_LineCmd = ENABLE;

EXTI_Init(&EXTI_InitStructure);

}

void PVD_NVIC_Configuration(void)

{

NVIC_InitTypeDef NVIC_InitStructure;

NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);

NVIC_InitStructure.NVIC_IRQChannel = PVD_IRQn;

NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;

NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;

NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;

NVIC_Init(&NVIC_InitStructure);

}

void USART1_Config(void)

{

GPIO_InitTypeDef GPIO_InitStructure;

USART_InitTypeDef USART_InitStructure;

NVIC_InitTypeDef NVIC_InitStructure;

//配置串口1（USART1）时钟

RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1 | RCC_APB2Periph_GPIOA, ENABLE);

        //配置串口1（USART1 Tx (PA.09)）

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_Init(GPIOA, &GPIO_InitStructure);

//配置串口1 USART1 Rx (PA.10)

        GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;

GPIO_Init(GPIOA, &GPIO_InitStructure);

//串口1模式（USART1 mode）配置

USART_InitStructure.USART_BaudRate = 9600;//一般设置为9600;

USART_InitStructure.USART_WordLength = USART_WordLength_8b;

USART_InitStructure.USART_StopBits = USART_StopBits_1;

USART_InitStructure.USART_Parity = USART_Parity_No ;

USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;

USART_InitStructure.USART_Mode = USART_Mode_Tx;

USART_Init(USART1, &USART_InitStructure);

USART_Cmd(USART1, ENABLE); //使能串口

}

int fputc(int ch, FILE *f)//重写标准库的fputc函数

{

//将Printf内容发往串口

USART_SendData(USART1, (unsigned char) ch);

while( USART_GetFlagStatus(USART1,USART_FLAG_TC)!= SET);

return (ch);

}

void Delay(__IO u32 nCount) //简单的延时函数

{

for(; nCount != 0; nCount--);

}

在stm32f10x_it.c文件加入：

void PVD_IRQHandler(void)

{

    if (EXTI_GetITStatus(EXTI_Line16) != RESET)

    {

       if(PWR_GetFlagStatus(PWR_FLAG_PVDO)==0) //高于阈值

       {

          printf("进入PVD中断,电压高于阈值rn");

       }

       else                                    //低于阈值

       {

          printf("进入PVD中断,电压低于阈值rn");

       }

       EXTI_ClearITPendingBit(EXTI_Line16);

    }

}

代码附带了不少注释，相信不难理解。编译下载到板子后，还需要一个可调电源来改变芯片的供电电压，当电压低于或者高于阈值的时候，就会进入PVD_IRQHandler中断，在PC端串口上位机可接受到进入中断打印的信息。

只要电压超过2.0v芯片就能正常工作，不是低于阈值就不能工作。所以在实际运用中，如果是用电池给芯片供电，当电池电量不足时，电池的供电电压就会下降，下降到低于阈值时就会触发PVD中断，那么这时候需要进行数据备份处理或者进行低电量提醒。

如果直接切断电源，进入中断只能维持很短很短的时间，连一句打印信息也无法完整输出。解决这个问题，需要在电源输入点加大电容，当掉电的时候由电容提供电源维持芯片运行一段时候，以做紧急数据保存。所选用电容的参数影响掉电后芯片维持运行的时间，根据掉电中断处理所需的时间长短来选用电容。
