2019年08月29日 | STM32F429 >> 4. 使用固件库点亮LED

本工程板级支持包文件适用于野火stm32f429 开发板。

在这一节的当中，最核心的内容就两点：

学会创建自己的项目；

学会创建板级支持包；

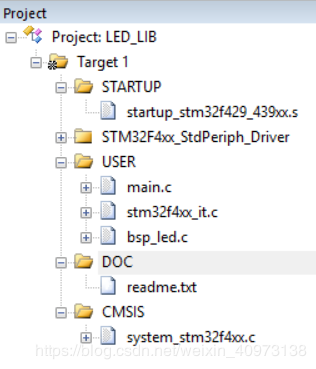

STARTUP :放置启动文件

STM32F4xx_StdPeriph_Driver 和CMSIS :放置库文件，不需要改动

DOC :放置说明文件

USER :放置用户创建或要进行改动的文件

bsp_led.h

/**

  ******************************************************************************

  * @file    bsp_led.h

  * @author  Waao

  * @version V1.0.0

  * @date    20-Dec-2018

  * @brief   This file contains some board support package's definition for the LED.

  *

  ******************************************************************************

  * @attention

  *

  * None

*

  ******************************************************************************

  */

#ifndef __BSP_LED_H_

#define __BSP_LED_H_

#include

/************* Define every LEDs' pin, port and clock *************/

#define LED1_PIN             GPIO_Pin_10

#define LED1_GPIO_PORT       GPIOH

#define LED1_GPIO_CLK        RCC_AHB1Periph_GPIOH

#define LED2_PIN             GPIO_Pin_11

#define LED2_GPIO_PORT       GPIOH

#define LED2_GPIO_CLK        RCC_AHB1Periph_GPIOH

#define LED3_PIN             GPIO_Pin_12

#define LED3_GPIO_PORT       GPIOH

#define LED3_GPIO_CLK        RCC_AHB1Periph_GPIOH

/*-------------------------------------------------------------*/

/************* Define the digital operational micro *************/

#define digitalHi(p, i)      {p->BSRRL = i;}

#define digitalLo(p, i)      {p->BSRRH = i;}

#define digitalToggle(p, i)  {p->ODR ^= i;}

/*-------------------------------------------------------------*/

/************* Define every leds' on/off micro *************/

#define LED1_ON              digitalLo(LED1_GPIO_PORT,LED1_PIN)

#define LED1_OFF             digitalHi(LED1_GPIO_PORT,LED1_PIN)

#define LED1_TOGGLE          digitalToggle(LED1_GPIO_PORT,LED1_PIN)

#define LED2_ON              digitalLo(LED2_GPIO_PORT,LED2_PIN)

#define LED2_OFF             digitalHi(LED2_GPIO_PORT,LED2_PIN)

#define LED2_TOGGLE          digitalToggle(LED2_GPIO_PORT,LED2_PIN)

#define LED3_ON              digitalLo(LED3_GPIO_PORT,LED3_PIN)

#define LED3_OFF             digitalHi(LED3_GPIO_PORT,LED3_PIN)

#define LED3_TOGGLE          digitalToggle(LED3_GPIO_PORT,LED3_PIN)

/*-------------------------------------------------------------*/

/************* Define every colors' micro *************/

#define LED_RED

LED1_ON;

LED2_OFF;

LED3_OFF

#define LED_GREEN

LED1_OFF;

LED2_ON;

LED3_OFF

#define LED_BLUE

LED1_OFF;

LED2_OFF;

LED3_ON

#define LED_YELLOW

LED1_ON;

LED2_ON;

LED3_OFF

#define LED_PURPLE

LED1_ON;

LED2_OFF;

LED3_ON

#define LED_CYAN

LED1_OFF;

LED2_ON;

LED3_ON

#define LED_WHITE

LED1_ON;

LED2_ON;

LED3_ON

/*---------------------------------------------------------------*/

void LED_GPIO_Config(void);

#endif

bsp_led.c

/**

  ******************************************************************************

  * @file    bsp_led.c

  * @author  Waao

  * @version V1.0.0

  * @date    20-Dec-2018

  * @brief   This file contains some board support package's functions for the LED.

  *

  ******************************************************************************

  * @attention

  *

  * None

*

  ******************************************************************************

  */

#include "bsp_led.h"

#include "stm32f4xx_gpio.h"

#include "stm32f4xx_rcc.h"

/**

  * @brief  Initialize the led.

  * @note   None

  * @param  None

  * @retval None

  */

void LED_GPIO_Config(void)

{

//Establish the structure

GPIO_InitTypeDef GPIO_InitStructure;

//Enable the clock of the Peripheral

RCC_AHB1PeriphClockCmd(LED1_GPIO_CLK|

                       LED2_GPIO_CLK|

                       LED3_GPIO_CLK,

                       ENABLE);

//Config the structure

GPIO_InitStructure.GPIO_Mode   = GPIO_Mode_OUT;

GPIO_InitStructure.GPIO_Speed = GPIO_Medium_Speed;

GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;

GPIO_InitStructure.GPIO_PuPd  = GPIO_PuPd_DOWN;

//Initialize the led

GPIO_InitStructure.GPIO_Pin   = LED1_PIN;

GPIO_Init(LED1_GPIO_PORT, &GPIO_InitStructure);

GPIO_InitStructure.GPIO_Pin   = LED2_PIN;

GPIO_Init(LED2_GPIO_PORT, &GPIO_InitStructure);

GPIO_InitStructure.GPIO_Pin   = LED3_PIN;

GPIO_Init(LED3_GPIO_PORT, &GPIO_InitStructure);

}
