2019年09月05日 | 1983款任天堂拆解：当年的电子技术为何如此优秀？
2019-09-05 来源：eefocus

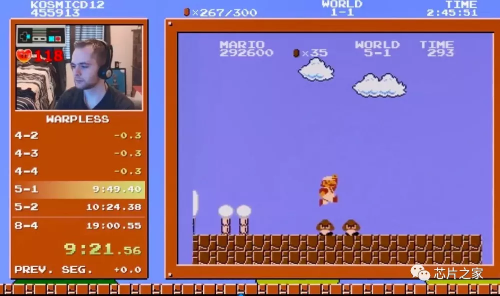

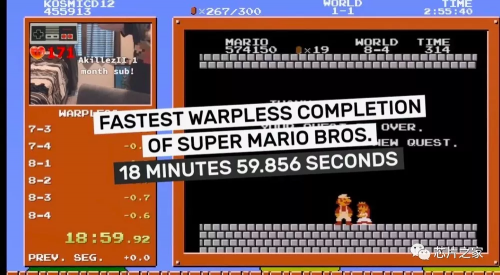

近日一位高玩以18分59.856秒的记录成功刷新了经典游戏《超级马里奥兄弟》最速通关吉尼斯纪录，这位老兄将游戏几乎玩到极致。《超级马里奥兄弟》，是任天堂公司开发并于1985年出品的著名横版过关游戏，最早在红白机上推出，有多款后续作品，迄今多个版本合共销量已突破5亿4000万套。
熟悉的音乐和音效，每次听到都会触动心灵，下面一起欣赏下玩家高潮骚气的操作
当年，哥也深深痴迷各类FC插卡游戏，超级玛丽，魂斗罗，双截龙，忍者神龟，松鼠大战等等，那时候父母不知道在哪里听说在彩电上打游戏会对电视有损害，一直不让打（当然了，趁他们出去还是会偷偷打），就只能骑车去外婆家把黑白电视搬回来玩，调台再调个半天，都是满满的回忆，大家有什么类似的回忆，欢迎留言分享

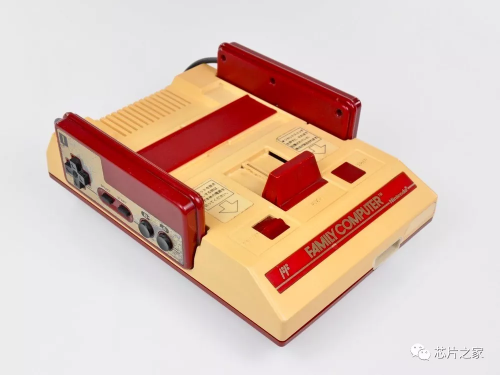

既然使不少读者回忆起了孩童时代，我们下面带来任天堂在1983年推出的这款划时代意义产品的拆解（来源ifixit），看下当年的电子技术，是如何做出这么优秀的产品的。

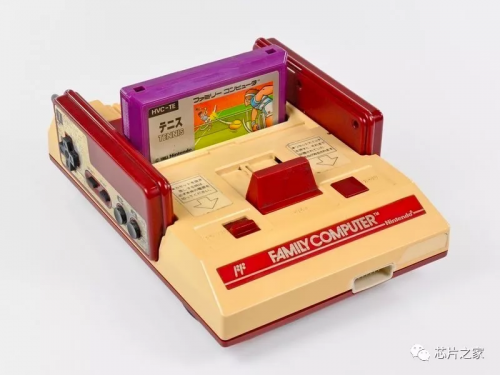

FC红白机当年推出时采用的是8位1.79MHz 6502核心的Ricoh 2A03处理器，5.32Mhz Ricoh RP2C02G物理运算处理器，板载内存2KB，2KB板载显存，支持256X240分辨率，可显示52色中的13色，PSG波形叠合音效。
后置电源适配器接口、电视/游戏转换开关、频道选择开关、RF音频/视频输出口。

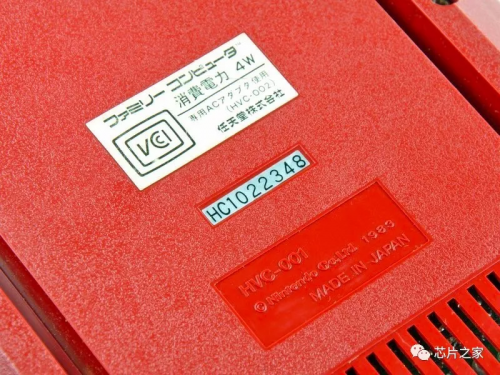

FC功耗才4W，只有现在Xbox 360的2.5%。日本生产，型号HVC-001

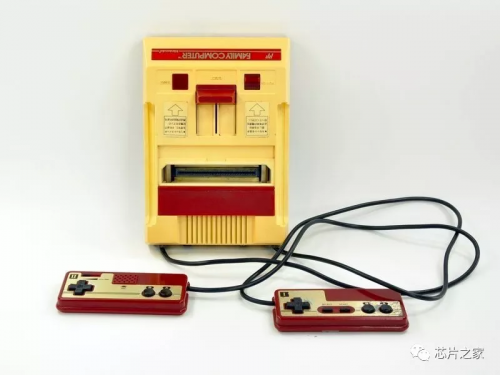

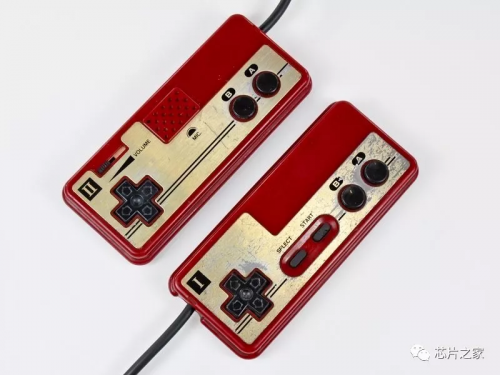

再来看看经典的手柄。FC红白机可以说最早引入了D-Pad方向键控制，它的出现使得玩家的操控更加迅速、精准。主手柄采用了比较传统的布局：D-Pad方向键在左，选择键和开始键在中间，A、B键在右；而副手柄则不在具备选择键和开始键，但内置了麦克风和音量开关。这也是我们唯一见到手柄上内置麦克风的游戏机手柄。

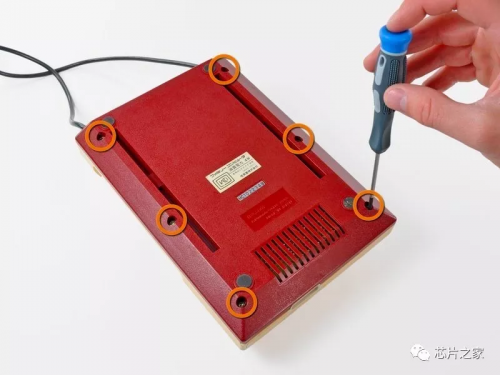

开螺丝拆解，底部有六颗螺丝

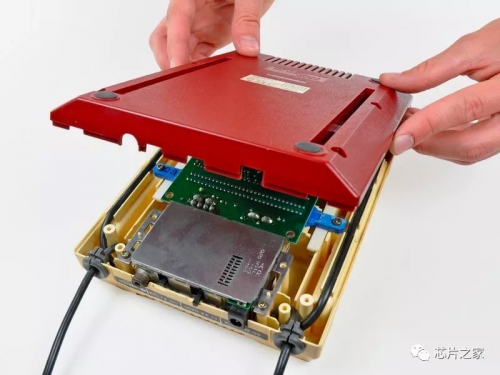

将六颗螺丝拿开，很容易就拆开了

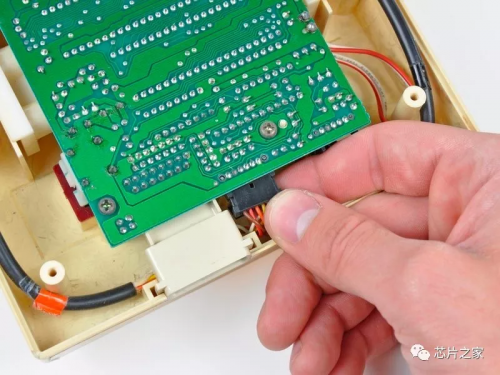

两个用于主板和手柄之间信号交换的连接口

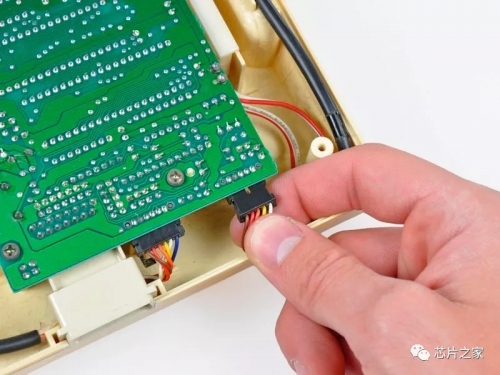

副手柄连接口还有用于麦克风输入和控制音量的音频线

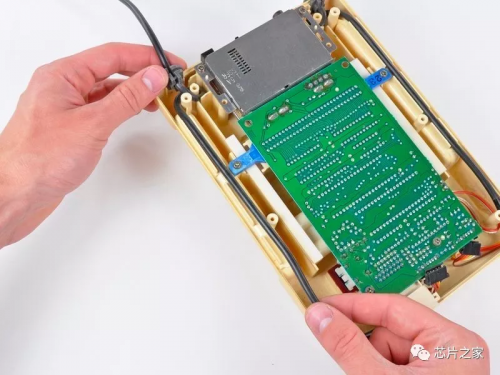

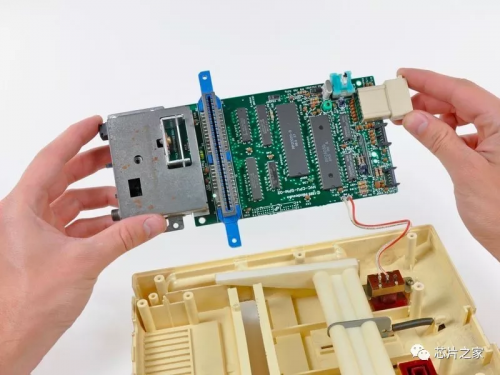

把主板的螺丝拿开之后就看到庐山真面目了

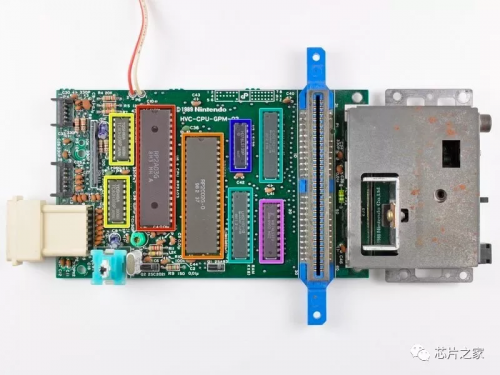

主板芯片一览，深红色为1.79MHz Ricoh RP2A03G处理器、棕黄色为5.32MHz Ricoh RP2C02G-0物理运算处理器、蓝色为日立HD74LS139P解码器/多路分解器，紧接下方为夏普LH5216D-12 SRAM，紫色为富士通 MB74LS373芯片，黄色为东芝TC40H368P总线缓存芯片。

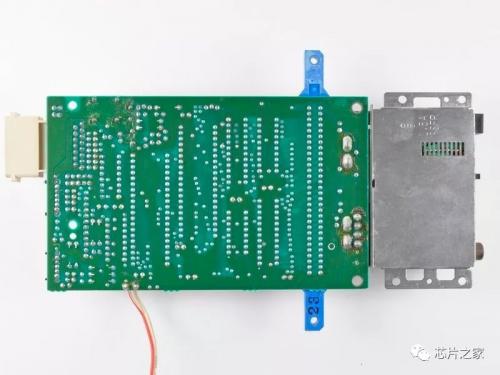

主板背面

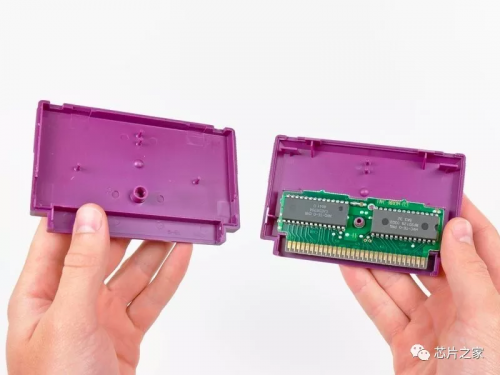

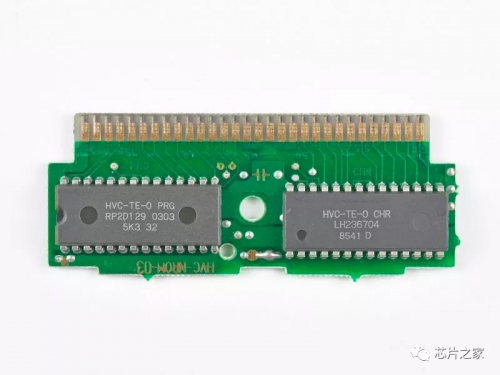

游戏卡带拆解，60针PCB电路板 载有两个ROM只读存储器，总共24KB。

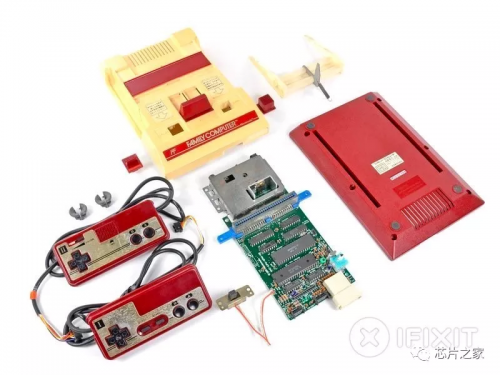

下面来一张大合集
