2019年09月09日 | [正点原子]STM32开发板F103 第41讲 RTC实时时钟备份区域BKP原理
2019-09-09 来源：eefocus

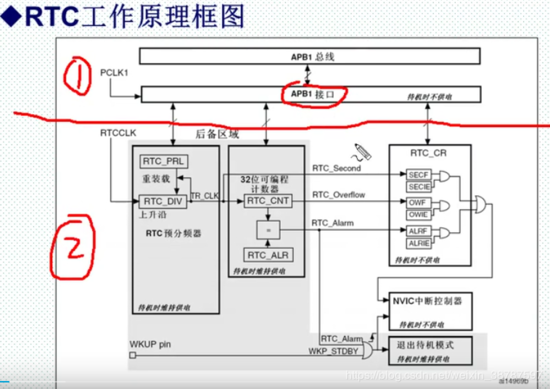

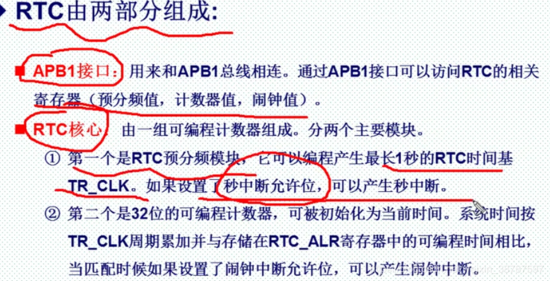

RTC模块与 时钟配置系统在后备区域，在复位时候不会被清除（框图： 中文参考手册）
如何使用RTC实现时钟？RTCCLK
RTC的时钟有几个来源有三种 32.768khz 8Mhz 40khz
RTC_PRL是自动重装载寄存器
RTC_DIV 预分频余数寄存器 RTC_DIV的作用就是 可以提供一个更加精确的时钟，
时钟开启之后会给RTC_PRL写一个值（比如100），那么RTCCLK就会被 /100 之后得到 TR_CLK。 TR_CLK的一个周期有100个 RTCCLK ，RTC_DIV在你装载之后它的值就是100，他在 RTCCLK的控制下每一个时钟 减一，
假如RTCCLK=100hz，那么 RTCCLK/RTC_PRL=100/100=1HZ=TR_CLK
RTC_DIV就是从100往下减， 那么需要RTCCLK的一百个周期，RTC_DIV（向下计数器）就会溢出，那么就是每一个RTCCLK周期RTC_DIV就减一。RTC_DIV 比TR_CLK更精确，那么，由以上公式可知，TR_CLK就是1hz也就是1s。
后面有一个 RTC_CNT 32位可编程计数器（向上计数），
每一个TR_CLK就会加一，一直到overflow（溢出）就会产生中断，
还有一个秒中断 RTC_Second，（一秒钟产生一次中断）
还有一个 RTC_ALR 闹钟中断，当 RTC_ALR=RTC_CNT 的时候就会产生闹钟中断。

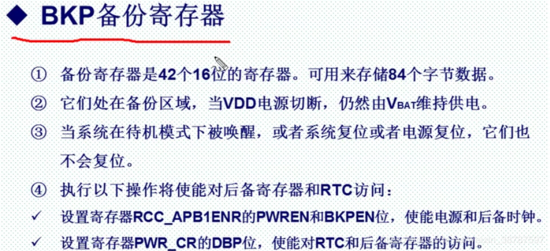

BKP备份寄存器的访问，

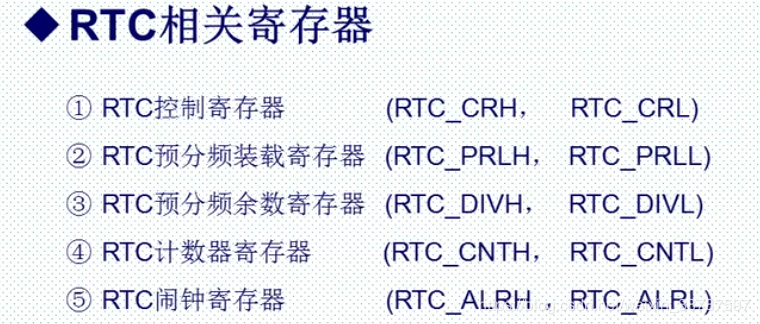

RTC相关寄存器
RTC 相关的寄存器定义在stm32f10x.h里面有一个结构体。
寄存器的介绍在《中文参考手册》

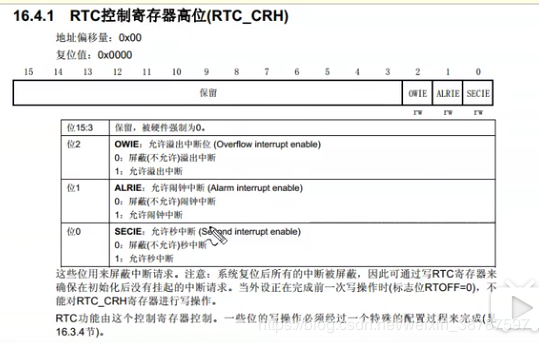

上图中的 RTC_CRH 控制寄存器主要是一些中断的使能位，如果要开启中断就将相应位使能。

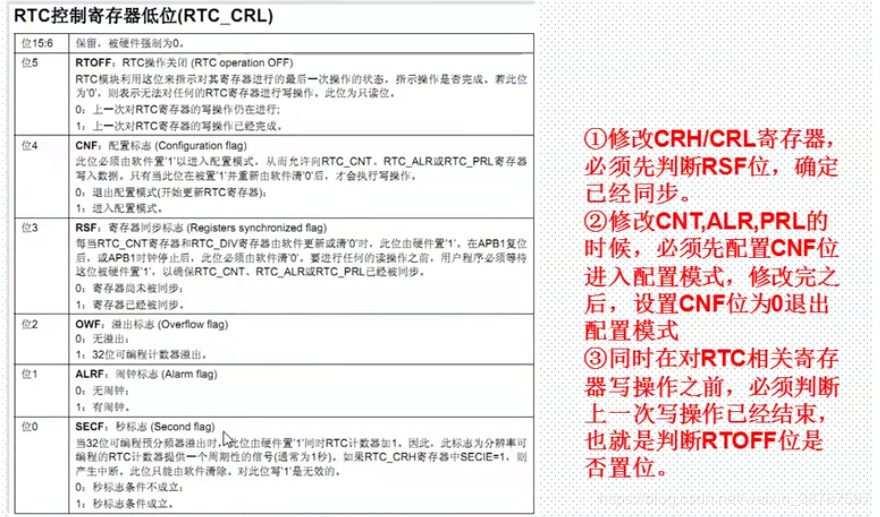

OWF 是溢出标志
ALRF 闹钟标志
SECF 秒标志

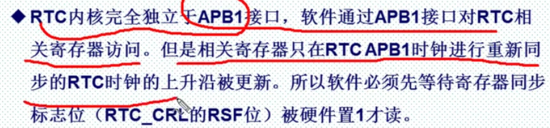

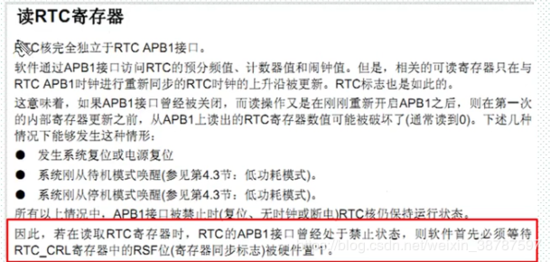

位3 RSF 寄存器同步标志，在需要改寄存器之前先要确定RSF寄存器已经同步
位4 CNF位 配置标志 ，如果要修改CRH/CRL 等寄存器的时候，先要将该位置 1，进入配置模式，配置完之后要将他配置为0，退出配置模式。
RTCOFF 在对RTC寄存器进行写操作之前必须先判断上一次写操作已经结束，也就是判断上一次写操作是否置位。

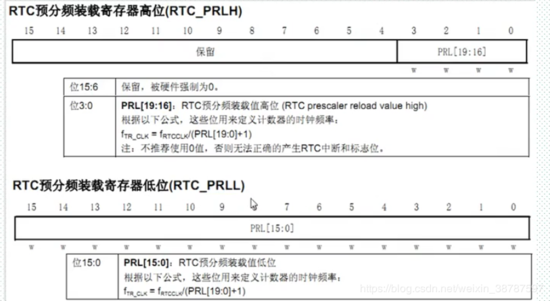

RTC_PRLH 与RTC_PRLL 就是预分频装载寄存器的高位和低位

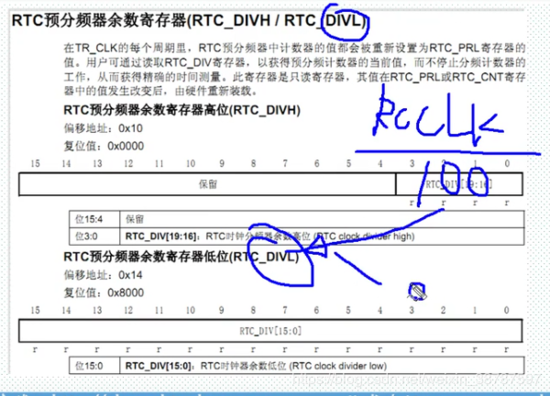

RTC_DIV 是以RTC_CLK为时钟所以他比TR_CLK要精确

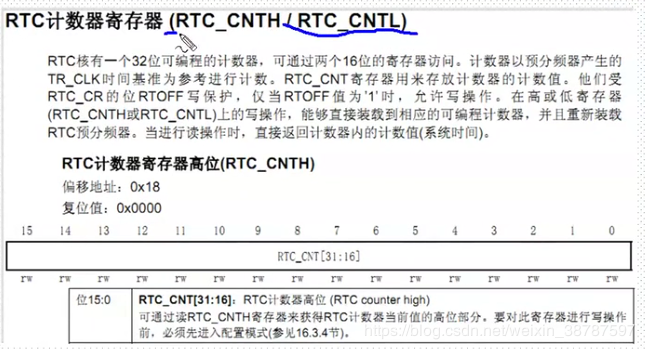

表示当前时间的寄存器，通常会配置为1秒钟加一

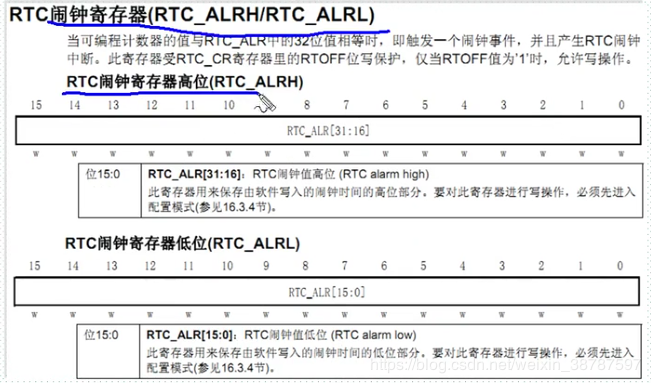

以上为闹钟寄存器，也是两个16位的，一共32位，它与计数器寄存器基本上是一样的，因为他要与计数器寄存器相比较相等就会产生中断。

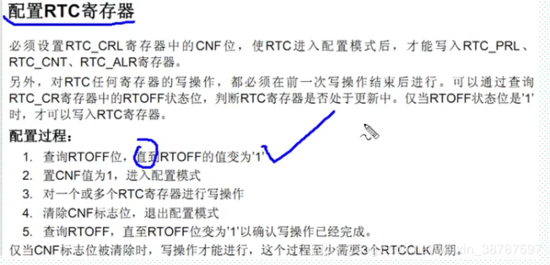

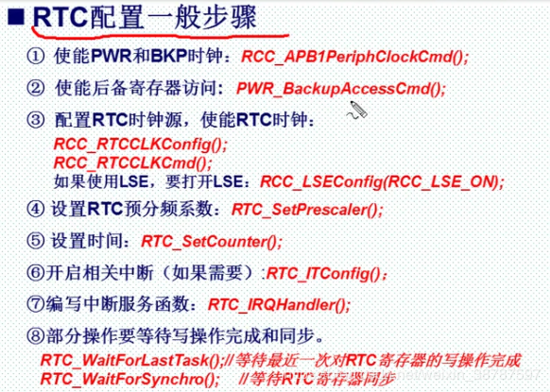

1.先要查询RTOFF位，等待他为 1 表明上一次操作已经完成了。
2设置CNF位为1，进入配置模式
3操作寄存器
4清除CNF位，退出配置模式。
5 查询RTOFF位，直到它为“1”，表明写操作已经完成。

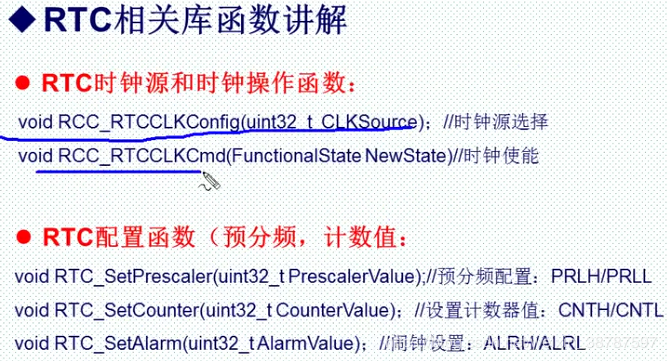

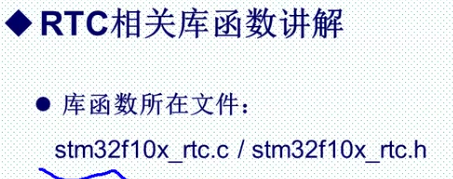

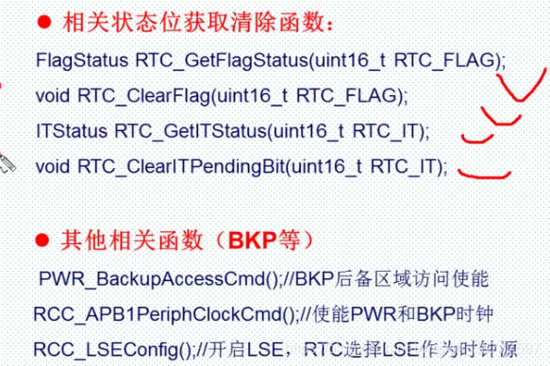

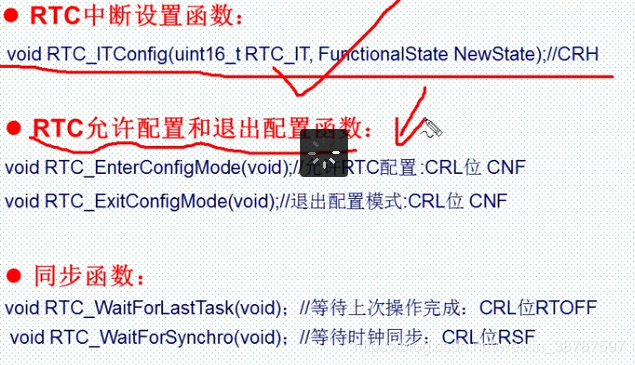

下面就看他的库函数。
时钟源选择函数 时钟使能 在RCC文件当中。

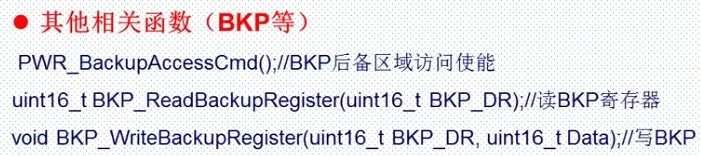

使能电源后备区域的时钟。
使能后备区域的寄存器访问。
