2019年09月11日 | STM32F103C8T6 Standby低功耗模式
2019-09-11 来源：eefocus
1. 开发环境:
winXP
MDK4.45
STM32 3.5固件库
2. 低功耗模式简介
刚接触PWR的内容，使用手册说的不太能让我好理解。其实当你弄懂了以后再回去看使用手册还是能找到的，只是写的过于简略，对于初学者很多地方理解不到位。
这个小总结完全从初学者角度，目的只有一个：进入/唤醒 PWR的standby模式。其实更多的是如何配置进入，唤醒基本上是配置好了后自动完成或硬件出发的，我们需要做的退出后的设计。这块内容暂不作为本次讨论内容。

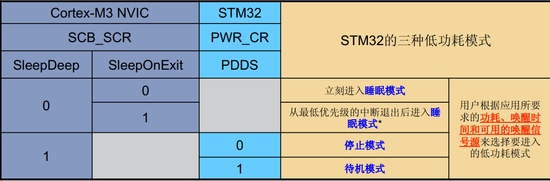

NVIC 和 PWR 各寄存器状态决定三种低功耗模式：

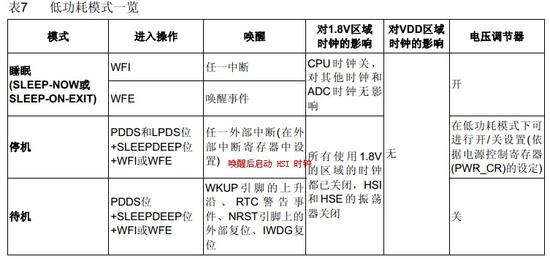

低功耗模式一览表
PS：
STM32F的NRST是异步复位脚。
当NRST输入低电平的时候，MCU处于复位状态，重设所有的内部寄存器，及片内几十KB的SRAM。
当NRST从低电平变高时，PC指针从0地址开始。
但是复位的时候不会将STM32F片内RTC的寄存器以及后备存储器重置，因为它们是用电池通过专门的VBAT脚供电。
STM32中的NRST有施密特功能。大概在输入电压低于1.9V的时候将芯片复位。

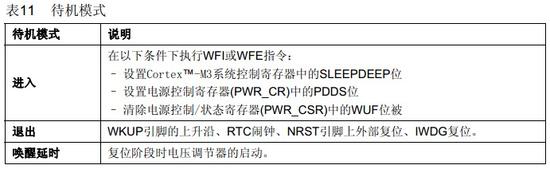

这里重点说standby模式
进入Standby模式后,静态SRAM和特殊功能寄存器的数据全部丢失,只保留备份寄存器和待机电流维持工作,这意味着:
① 所有IO口都被置为高阻抗输入(复位脚,被使能的唤醒脚,被配置为TAMPER的脚除外)
② 每次被唤醒相当于一次冷启动
