25.1 文件系统

即使读者可能不了解文件系统，读者也一定对"文件"这个概念十分熟悉。数据在PC上是以文件的形式储存在磁盘中的，这些数据的形式一般为ASCII码或二进制形式。在上一章我们已经写好了SPI Flash芯片的驱动函数，我们可以非常方便的在SPI Flash芯片上读写数据。如需要记录本书的书名"零死角玩转STM32-F429系列"，可以把这些文字转化成ASCII码，存储在数组中，然后调用SPI_FLASH_BufferWrite函数，把数组内容写入到SPI Flash芯片的指定地址上，在需要的时候从该地址把数据读取出来，再对读出来的数据以ASCII码的格式进行解读。

但是，这样直接存储数据会带来极大的不便，如难以记录有效数据的位置，难以确定存储介质的剩余空间，以及应以何种格式来解读数据。就如同一个巨大的图书馆无人管理，杂乱无章地存放着各种书籍，难以查找所需的文档。想象一下图书馆的采购人员购书后，把书籍往馆内一扔，拍拍屁股走人，当有人来借阅某本书的时候，就不得不一本本地查找。这样直接存储数据的方式对于小容量的存储介质如EEPROM还可以接受，但对于SPI Flash芯片或者SD卡之类的大容量设备，我们需要一种高效的方式来管理它的存储内容。

这些管理方式即为文件系统，它是为了存储和管理数据，而在存储介质建立的一种组织结构，这些结构包括操作系统引导区、目录和文件。常见的windows下的文件系统格式包括FAT32、NTFS、exFAT。在使用文件系统前，要先对存储介质进行格式化。格式化先擦除原来内容，在存储介质上新建一个文件分配表和目录。这样，文件系统就可以记录数据存放的物理地址，剩余空间。

使用文件系统时，数据都以文件的形式存储。写入新文件时，先在目录中创建一个文件索引，它指示了文件存放的物理地址，再把数据存储到该地址中。当需要读取数据时，可以从目录中找到该文件的索引，进而在相应的地址中读取出数据。具体还涉及到逻辑地址、簇大小、不连续存储等一系列辅助结构或处理过程。

文件系统的存在使我们在存取数据时，不再是简单地向某物理地址直接读写，而是要遵循它的读写格式。如经过逻辑转换，一个完整的文件可能被分开成多段存储到不连续的物理地址，使用目录或链表的方式来获知下一段的位置。

上一章的SPI Flash芯片驱动只完成了向物理地址写入数据的工作，而根据文件系统格式的逻辑转换部分则需要额外的代码来完成。实质上，这个逻辑转换部分可以理解为当我们需要写入一段数据时，由它来求解向什么物理地址写入数据、以什么格式写入及写入一些原始数据以外的信息(如目录)。这个逻辑转换部分代码我们也习惯称之为文件系统。

25.2 FatFs文件系统简介

上面提到的逻辑转换部分代码(文件系统)即为本章的要点，文件系统庞大而复杂，它需要根据应用的文件系统格式而编写，而且一般与驱动层分离开来，很方便移植，所以工程应用中一般是移植现成的文件系统源码。

FatFs是面向小型嵌入式系统的一种通用的FAT文件系统。它完全是由AISI C语言编写并且完全独立于底层的I/O介质。因此它可以很容易地不加修改地移植到其他的处理器当中，如8051、PIC、AVR、SH、Z80、H8、ARM等。FatFs支持FAT12、FAT16、FAT32等格式，所以我们利用前面写好的SPI Flash芯片驱动，把FatFs文件系统代码移植到工程之中，就可以利用文件系统的各种函数，对SPI Flash芯片以"文件"格式进行读写操作了。

FatFs文件系统的源码可以从fatfs官网下载:

http://elm-chan.org/fsw/ff/00index_e.html

25.2.1 FatFs的目录结构

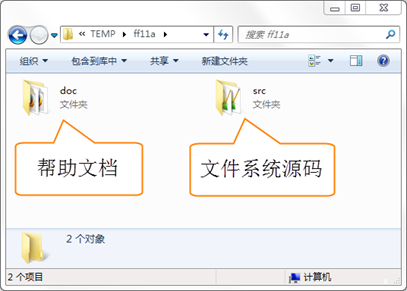

在移植FatFs文件系统到开发板之前，我们先要到FatFs的官网获取源码，最新版本为R0.11a，官网有对FatFs做详细的介绍，有兴趣可以了解。解压之后可看到里面有 doc 和 src 这两个文件夹，见图 251。doc 文件夹里面是一些使用帮助文档； src 才是FatFs文件系统的源码。

图 251 FatFs文件目录

25.2.2 FatFs帮助文档

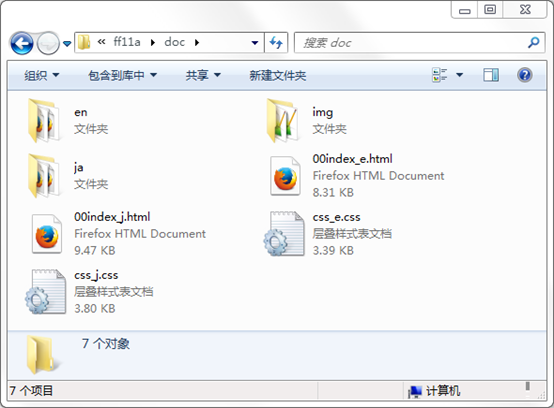

打开 doc 文件夹，可看到如图 252的文件目录：

图 252 doc文件夹的文件目录

其中 en 和 ja 这两个文件夹里面是编译好的html文档，讲的是FATFS里面各个函数的使用方法，这些函数都是封装得非常好的函数，利用这些函数我们就可以操作SPI Flash芯片。有关具体的函数我们在用到的时候再讲解。这两个文件夹的唯一区别就是 en 文件夹下的文档是英文的，ja 文件夹下的是日文的。img文件夹包含en和ja文件夹下文件需要用到的图片，还有四个名为app.c文件，内容都是FatFs具体应用例程。00index_e.html和00index_j.html是一些关于FATFS的简介，至于另外两个文件可以不看。

25.2.3 FATFS源码

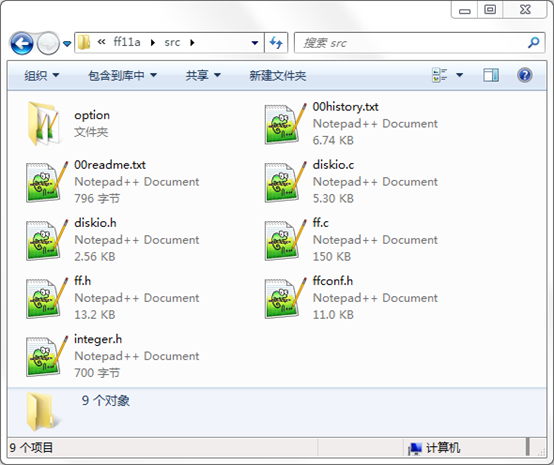

打开 src 文件夹，可看到如图 253的文件目录：

图 253 src文件夹的文件目录

option 文件夹下是一些可选的外部c文件，包含了多语言支持需要用到的文件和转换函数。

diskio.c文件是FatFs移植最关键的文件，它为文件系统提供了最底层的访问SPI Flash芯片的方法，FatFs有且仅有它需要用到与SPI Flash芯片相关的函数。diskio.h定义了FatFs用到的宏，以及diskio.c文件内与底层硬件接口相关的函数声明。

00history.txt介绍了FatFs的版本更新情况。

00readme.txt说明了当前目录下 diskio.c 、diskio.h、ff.c、ff.h、integer.h的功能。

src文件夹下的源码文件功能简介如下：

    integer.h：文件中包含了一些数值类型定义。

    diskio.c：包含底层存储介质的操作函数，这些函数需要用户自己实现，主要添加底层驱动函数。

    ff.c： FatFs核心文件，文件管理的实现方法。该文件独立于底层介质操作文件的函数，利用这些函数实现文件的读写。

    cc936.c：本文件在option目录下，是简体中文支持所需要添加的文件，包含了简体中文的GBK和Unicode相互转换功能函数。

    ffconf.h:这个头文件包含了对FatFs功能配置的宏定义，通过修改这些宏定义就可以裁剪FatFs的功能。如需要支持简体中文，需要把ffconf.h中的_CODE_PAGE 的宏改成936并把上面的cc936.c文件加入到工程之中。

建议阅读这些源码的顺序为：integer.h --> diskio.c --> ff.c 。

阅读文件系统源码ff.c文件需要一定的功底，建议读者先阅读FAT32的文件格式，再去分析ff.c文件。若仅为使用文件系统，则只需要理解integer.h及diskio.c文件并会调用ff.c文件中的函数就可以了。本章主要讲解如何把FATFS文件系统移植到开发板上，并编写一个简单读写操作范例。

25.3 FatFs文件系统移植实验

25.3.1 FatFs程序结构图

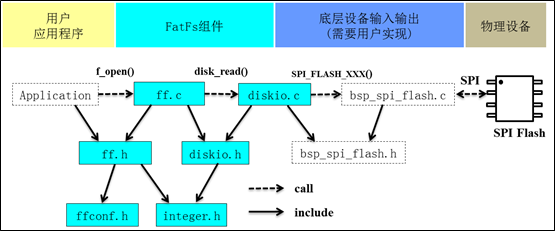

移植FatFs之前我们先通过FatFs的程序结构图了解FatFs在程序中的关系网络，见图 254。

图 254 FatFs程序结构图

用户应用程序需要由用户编写，想实现什么功能就编写什么的程序，一般我们只用到f_mount()、f_open()、f_write()、f_read()就可以实现文件的读写操作。

FatFs组件是FatFs的主体，文件都在源码src文件夹中，其中ff.c、ff.h、integer.h以及diskio.h四个文件我们不需要改动，只需要修改ffconf.h和diskio.c两个文件。

底层设备输入输出要求实现存储设备的读写操作函数、存储设备信息获取函数等等。我们使用SPI Flash芯片作为物理设备，在上一章节已经编写好了SPI Flash芯片的驱动程序，这里我们就直接使用。

25.3.2 硬件设计

FatFs属于软件组件，不需要附带其他硬件电路。我们使用SPI Flash芯片作为物理存储设备，其硬件电路在上一章已经做了分析，这里就直接使用。

25.3.3 FatFs移植步骤

上一章我们已经实现了SPI Flash芯片驱动程序，并实现了读写测试，为移植FatFs方便，我们直接拷贝一份工程，我们在工程基础上添加FatFs组件，并修改main函数的用户程序即可。

1)    先拷贝一份SPI Flash芯片测试的工程文件(整个文件夹)，并修改文件夹名为"SPI—FatFs文件系统"。将FatFs源码中的src文件夹整个文件夹拷贝一份至"SPI—FatFs文件系统USER"文件夹下并修改名为"FATFS"，见图 255。

图 255 拷贝FatFs源码到工程

2)    使用KEIL软件打开工程文件(..SPI—FatFs文件系统ProjectRVMDK(uv5) BH-F429.uvprojx)，并将FatFs组件文件添加到工程中，需要添加有ff.c、diskio.c和cc936.c三个文件，见图 256。

图 256 添加FatFS文件到工程

3)    添加FATFS文件夹到工程的include选项中。打开工程选项对话框，选择"C/C++"选项下的"Include Paths"项目，在弹出路径设置对话框中选择添加"FATFS"文件夹，见图 257。

图 257 添加FATFS路径到工程选项

4)    如果现在编译工程，可以发现有两个错误，一个是来自diskio.c文件，提示有一些头文件没找，diskio.c文件内容是与底层设备输入输出接口函数文件，不同硬件设计驱动就不同，需要的文件也不同；另外一个错误来自cc936.c文件，提示该文件不是工程所必需的，这是因为FatFs默认使用日语，我们想要支持简体中文需要修改FatFs的配置，即修改ffconf.h文件。至此，将FatFs添加到工程的框架已经操作完成，接下来要做的就是修改diskio.c文件和ffconf.h文件。

25.3.4 FatFs底层设备驱动函数

FatFs文件系统与底层介质的驱动分离开来，对底层介质的操作都要交给用户去实现，它仅仅是提供了一个函数接口而已。表 251为FatFs移植时用户必须支持的函数。通过表 251我们可以清晰知道很多函数是在一定条件下才需要添加的，只有前三个函数是必须添加的。我们完全可以根据实际需求选择实现用到的函数。

前三个函数是实现读文件最基本需求。接下来三个函数是实现创建文件、修改文件需要的。为实现格式化功能，需要在disk_ioctl添加两个获取物理设备信息选项。我们一般只有实现前面六个函数就可以了，已经足够满足大部分功能。

为支持简体中文长文件名称需要添加ff_convert和ff_wtoupper函数，实际这两个已经在cc936.c文件中实现了，我们只要直接把cc936.c文件添加到工程中就可以了。

后面六个函数一般都不用。如真有需要可以参考syscall.c文件(srcoption文件夹内)。

表 251 FatFs移植需要用户支持函数

底层设备驱动函数是存放在diskio.c文件，我们的目的就是把diskio.c中的函数接口与SPI Flash芯片驱动连接起来。总共有五个函数，分别为设备状态获取(disk_status)、设备初始化(disk_initialize)、扇区读取(disk_read)、扇区写入(disk_write)、其他控制(disk_ioctl)。

接下来，我们对每个函数结合SPI Flash芯片驱动做详细讲解。

宏定义

代码清单 251 物理编号宏定义

1 /* 为每个设备定义一个物理编号 */

2 #define ATA 0 // 预留SD卡使用

3 #define SPI_FLASH 1 // 外部SPI Flash

这两个宏定义在FatFs中非常重要，FatFs是支持多物理设备的，必须为每个物理设备定义一个不同的编号。

SD卡是预留接口，在讲解SDIO接口相关章节后会用到，可以实现使用读写SD卡内文件。

设备状态获取

代码清单 252设备状态获取

1 DSTATUS disk_status (

2 BYTE pdrv /* 物理编号 */

3 )

4 {

5

6 DSTATUS status = STA_NOINIT;

7

8 switch (pdrv) {

9 case ATA: /* SD CARD */

10 break;

11

12 case SPI_FLASH:

13 /* SPI Flash状态检测：读取SPI Flash 设备ID */

14 if (sFLASH_ID == SPI_FLASH_ReadID()) {

15 /* 设备ID读取结果正确 */

16 status &= ~STA_NOINIT;

17 } else {

18 /* 设备ID读取结果错误 */

19 status = STA_NOINIT;;

20 }

21 break;

22

23 default:

24 status = STA_NOINIT;

25 }

26 return status;

27 }

disk_status函数只有一个参数pdrv，表示物理编号。一般我们都是使用switch函数实现对pdrv的分支判断。对于SD卡只是预留接口，留空即可。对于SPI Flash芯片，我们直接调用在SPI_FLASH_ReadID()获取设备ID，然后判断是否正确，如果正确，函数返回正常标准；如果错误，函数返回异常标志。SPI_FLASH_ReadID()是定义在bsp_spi_flash.c文件中，上一章节已做了分析。

设备初始化

代码清单 253 设备初始化

1 DSTATUS disk_initialize (

2 BYTE pdrv /* 物理编号 */

3 )

4 {

5 uint16_t i;

6 DSTATUS status = STA_NOINIT;

7 switch (pdrv) {

8 case ATA: /* SD CARD */

9 break;

10

11 case SPI_FLASH: /* SPI Flash */

12 /* 初始化SPI Flash */

13 SPI_FLASH_Init();

14 /* 延时一小段时间 */

15 i=500;

16 while (--i);

17 /* 唤醒SPI Flash */

18 SPI_Flash_WAKEUP();

19 /* 获取SPI Flash芯片状态 */

20 status=disk_status(SPI_FLASH);

21 break;

22

23 default:

24 status = STA_NOINIT;

25 }

26 return status;

27 }

disk_initialize函数也是有一个参数pdrv，用来指定设备物理编号。对于SPI Flash芯片我们调用SPI_FLASH_Init()函数实现对SPI Flash芯片引脚GPIO初始化配置以及SPI通信参数配置。SPI_Flash_WAKEUP()函数唤醒SPI Flash芯片，当SPI Flash芯片处于睡眠模式时需要唤醒芯片才可以进行读写操作。

最后调用disk_status函数获取SPI Flash芯片状态，并返回状态值。

读取扇区

代码清单 254 扇区读取

1 DRESULT disk_read (

2 BYTE pdrv, /* 设备物理编号(0..) */

3 BYTE *buff, /* 数据缓存区 */

4 DWORD sector, /* 扇区首地址 */

5 UINT count /* 扇区个数(1..128) */

6 )

7 {

8 DRESULT status = RES_PARERR;

9 switch (pdrv) {

10 case ATA: /* SD CARD */

11 break;

12

13 case SPI_FLASH:

14 /* 扇区偏移6MB，外部Flash文件系统空间放在SPI Flash后面10MB空间 */

15 sector+=1536;

16 SPI_FLASH_BufferRead(buff, sector <<12, count<<12);

17 status = RES_OK;

18 break;

19

20 default:

21 status = RES_PARERR;

22 }

23 return status;

24 }

disk_read函数有四个形参。pdrv为设备物理编号。buff是一个BYTE类型指针变量，buff指向用来存放读取到数据的存储区首地址。sector是一个DWORD类型变量，指定要读取数据的扇区首地址。count是一个UINT类型变量，指定扇区数量。

BYTE类型实际是unsigned char类型，DWORD类型实际是unsigned long类型，UINT类型实际是 unsigned int类型，类型定义在integer.h文件中。

开发板使用的SPI Flash芯片型号为W25Q128FV，每个扇区大小为4096个字节(4KB)，总共有16M字节空间，为兼容后面实验程序，我们只将后部分10MB空间分配给FatFs使用，前部分6MB空间用于其他实验需要，即FatFs是从6MB空间开始，为实现这个效果需要将所有的读写地址都偏移1536个扇区空间。

对于SPI Flash芯片，主要是使用SPI_FLASH_BufferRead()实现在指定地址读取指定长度的数据，它接收三个参数，第一个参数为指定数据存放地址指针。第二个参数为指定数据读取地址，这里使用左移运算符，左移12位实际是乘以4096，这与每个扇区大小是息息相关的。第三个参数为读取数据个数，也是需要使用左移运算符。

扇区写入

代码清单 255 扇区输入

1 DRESULT disk_write (

2 BYTE pdrv, /* 设备物理编号(0..) */

3 const BYTE *buff, /* 欲写入数据的缓存区 */

4 DWORD sector, /* 扇区首地址 */

5 UINT count /* 扇区个数(1..128) */

6 )

7 {

8 uint32_t write_addr;

9 DRESULT status = RES_PARERR;

10 if (!count) {

11 return RES_PARERR; /* Check parameter */

12 }

13

14 switch (pdrv) {

15 case ATA: /* SD CARD */

16 break;

17

18 case SPI_FLASH:

19 /* 扇区偏移6MB，外部Flash文件系统空间放在SPI Flash后面10MB空间 */

20 sector+=1536;

21 write_addr = sector<<12;

22 SPI_FLASH_SectorErase(write_addr);

23 SPI_FLASH_BufferWrite((u8 *)buff,write_addr,count<<12);

24 status = RES_OK;

25 break;

26

27 default:

28 status = RES_PARERR;

29 }

30 return status;

31 }

disk_write函数有四个形参，pdrv为设备物理编号。buff指向待写入扇区数据的首地址。sector，指定要读取数据的扇区首地址。count指定扇区数量。对于SPI Flash芯片，在写入数据之前需要先擦除，所以用到扇区擦除函数(SPI_FLASH_SectorErase)。然后就是在调用数据写入函数(SPI_FLASH_BufferWrite)把数据写入到指定位置内。

其他控制

代码清单 256 其他控制

1 DRESULT disk_ioctl (

2 BYTE pdrv, /* 物理编号 */

3 BYTE cmd, /* 控制指令 */

4 void *buff /* 写入或者读取数据地址指针 */

5 )

6 {

7 DRESULT status = RES_PARERR;

8 switch (pdrv) {

9 case ATA: /* SD CARD */

10 break;

11

12 case SPI_FLASH:

13 switch (cmd) {

14 /* 扇区数量：2560*4096/1024/1024=10(MB) */

15 case GET_SECTOR_COUNT:

16 *(DWORD * )buff = 2560;

17 break;

18 /* 扇区大小 */

19 case GET_SECTOR_SIZE :

20 *(WORD * )buff = 4096;

21 break;

22 /* 同时擦除扇区个数 */

23 case GET_BLOCK_SIZE :

24 *(DWORD * )buff = 1;

25 break;

26 }

27 status = RES_OK;

28 break;

29

30 default:

31 status = RES_PARERR;

32 }

33 return status;

34 }

disk_ioctl函数有三个形参，pdrv为设备物理编号，cmd为控制指令，包括发出同步信号、获取扇区数目、获取扇区大小、获取擦除块数量等等指令，buff为指令对应的数据指针。

对于SPI Flash芯片，为支持FatFs格式化功能，需要用到获取扇区数量(GET_SECTOR_COUNT)指令和获取擦除块数量(GET_BLOCK_SIZE)。另外，SD卡扇区大小为512字节，SPI Flash芯片一般设置扇区大小为4096字节，所以需要用到获取扇区大小(GET_SECTOR_SIZE)指令。

时间戳获取

代码清单 257 时间戳获取

1 __weak DWORD get_fattime(void)

2 {

3 /* 返回当前时间戳 */

4 return ((DWORD)(2015 - 1980) << 25) /* Year 2015 */

5 | ((DWORD)1 << 21) /* Month 1 */

6 | ((DWORD)1 << 16) /* Mday 1 */

7 | ((DWORD)0 << 11) /* Hour 0 */

8 | ((DWORD)0 << 5) /* Min 0 */

9 | ((DWORD)0 >> 1); /* Sec 0 */

10 }

get_fattime函数用于获取当前时间戳，在ff.c文件中被调用。FatFs在文件创建、被修改时会记录时间，这里我们直接使用赋值方法设定时间戳。为更好的记录时间，可以使用控制器RTC功能，具体要求返回值格式为：

    bit31:25 ——从1980至今是多少年，范围是 (0..127) ；

    bit24:21 ——月份，范围为 (1..12) ；

    bit20:16 ——该月份中的第几日，范围为(1..31) ；

    bit15:11——时，范围为 (0..23)；

     bit10:5 ——分，范围为 (0..59)；

     bit4:0 ——秒/ 2，范围为 (0..29) 。

25.3.5 FatFs功能配置

ffconf.h文件是FatFs功能配置文件，我们可以对文件内容进行修改，使得FatFs更符合我们的要求。ffconf.h对每个配置选项都做了详细的使用情况说明。下面只列出修改的配置，其他配置采用默认即可。
