2019年09月24日 | STM32F1x系列——GPIO操作
2019-09-24 来源：eefocus
GPIO 即通用输入输出口。凡事都要熟悉，熟能生巧。一定要掌握MDK软件的工程操作方法。
对于GPIO的操作。

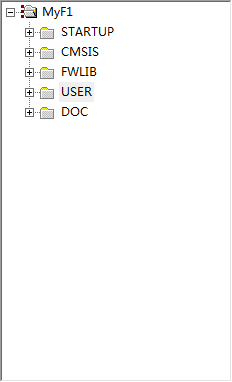

Project里面要有以下几个文件夹(开发之前需要包含相应的库文件，这里默认已经包含)
STEP BY STEP（以按键和LED灯为例）:
1.在USER文件夹里新建对应功能的C文件和H文件（这里对应 Key.c Key.h LED.c LED.h)其中C文件用来进行对应外设的硬件配置，H文件是申明对应C文件里面定义的配置函数。注意H文件开头要检查以下时候需要检查以下重复定义的情况， 如下：
#ifndef __EXTI_H
#define __EXTI_H
2.下面重点总结下功能C文件里面对应外设的硬件配置过程。
STEP1：建立数据结构，配置工作时钟
STM32这种单片机和51单片机的很大不同就是，对应不同功能的硬件有相应的工作时钟与其对应。这个时钟是必不可少的，就像人的心脏一样。
先建立数据结构GPIO_InitTypeDef GPIO_InitStructure;
然后配置时钟，RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOB|RCC_APB2Periph_GPIOC, ENABLE);
可能每次你都不清楚，为什么硬件配置要那么来，从库开发的角度来说，要学会去看库的帮助文件，打开之后找到Data Structure这一块，找到对应的GPIO的数据结构。
而库开发不同关于寄存器开发的地方是，库是间接的用数据结构去填充寄存器。所以首先得要有这个对应的数据结构，也就是这里的 GPIO_InitStructure;

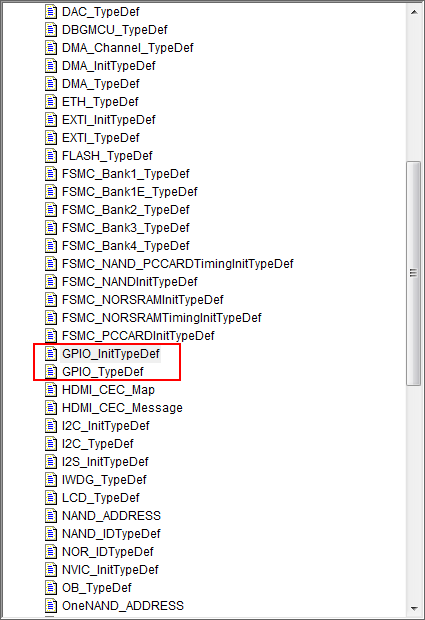

打开帮助中GPIO_InitTypeDef 这个结构体，里面的变量结构就可以看出来，分别是：管脚（pin），速度（speed），工作模式（Mode）
00091 typedef struct
00092 {
00093 uint16_t GPIO_Pin; /*!< Specifies the GPIO pins to be configured.
00094 This parameter can be any value of @ref GPIO_pins_define */
00095
00096 GPIOSpeed_TypeDef GPIO_Speed; /*!< Specifies the speed for the selected pins.
00097 This parameter can be a value of @ref GPIOSpeed_TypeDef */
00098
00099 GPIOMode_TypeDef GPIO_Mode; /*!< Specifies the operating mode for the selected pins.
00100 This parameter can be a value of @ref GPIOMode_TypeDef */
00101 }GPIO_InitTypeDef;
然后依照每个变量的值的情况进行赋值如：GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;其实在GPIO_InitStructure结构体中的变量都是枚举型的，也就是说它的值都是一定的，是个常数。
void GPIO_Init
(
GPIO_TypeDef *
GPIOx,
GPIO_InitTypeDef*
GPIO_InitStruct
)
2.初始化寄存器（数据结构映射到寄存器中）
到这里还没有好，这一步仅仅是把你申明的一个结构体变量的每个部分确定了，还没有映射到寄存器中去，那么怎么映射到寄存器中去呢？库开发早就已经设计了一个映射的功能函数在帮助里面可以看到，这个函数的用法如：GPIO_Init(GPIOC, &GPIO_InitStructure);
View Code
View Code
结论：
GPIO的设置分为四步
1.申明结构体 GPIO_InitTypeDef GPIO_InitStructure;
2.设置时钟 RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOC, ENABLE);
3.结构体赋值 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
4.初始化寄存器 GPIO_Init(GPIOC, &GPIO_InitStructure);
设置多个GPIO的时候，如果Mode和Speed都是一样的，就只可以设置一次就行。
上一篇:STM32F1x系列——串口通信
