2019年10月12日 | MSP430--低功耗模式
2019-10-12 来源：eefocus
1.CPU的结构：16个寄存器R0-R15，16位算数逻辑单元ALU和一个指令控制单元。
2.寄存器中R4-R15是通用寄存器没有特殊功能。
R0-R3具有特殊性：
R0：程序计数器PC(Program counter),存放着下一条要从程序存储器中取出的指令的地址。
R1：堆栈指针SP(Stack Point),系统堆栈在系统调用子函数或者进入中断服务程序时，保护程序计数器PC。
R2：状态寄存器SR(State Register)：
R3：常数发生器

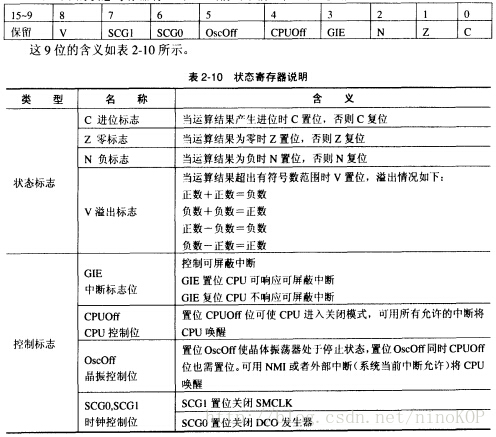

3.状态寄存器SR
4.低功耗
不同的低功耗模式就是配置不同的SCG1,SCG0,OscOff,CPUOff.
SCG1：复位使能SMCLK,置位则禁止SMCLK.
SCG0：复位激活DCO,置位且DCOCLK不用于MCLK或SMCLK时禁止DCO。
OscOff：复位则LFXT激活，置位且LFXT不用于MCLK或SMCLK时，LFXT振荡器禁止--对应着ACLK。
CPUOff：复位则MCLK激活，置位则MCLK停止。
解释：
(1)POR:POWER ON RESET.上电或复位信号都可以发生POR。
PUC:POWER UP CLEAR.POR可以出发PUC，另外看门狗的事件可以出发PUC。
(2)AM:全部活动
LPM0：CPUOFF=1,CPU被禁止，即MCLK被禁止。
LPM1：CPUOFF=1，SCG0=1。CPU-MCLK禁止，且若DCO未用做MCLK或SMCLK，则DCO禁止。
LPM2：CPUOFF=1，SCG1=1。CPU-MCLK禁止，SMCLK禁止。(DCO未用作MCLK,SMCLK则自动禁止)
LPM3：CPUOFF=1，SCG1=1，SCG0=1.CPU-MCLK禁止，SMCLK禁止，DCO禁止。
LPM4：CPUOFF=1，SCG1=1，SCG0=1，OSCOFF=1.全部禁止，包括ACLK也禁止。
5.系统工作原理：单片机各个模块运行完全独立。定时器，IO，AD，看门狗等都可以在主CPU休眠的状态下独立运行。
软件将CPU设定到某一低功耗工作模式下，在需要时使用中断将CPU从休眠状态中唤醒，完成工作后又进入相应的休眠状态。
系统响应中断的过程：如果在中断处理子程序中修改堆栈中SR的状态，那么中断返回后将不再是原来的SR状态。
PC入栈，SR入栈。
中断向量赋给PC。
GIE,CPUOFF,OSCOFF,SCG1清除。
IFG标志位清除.
执行中断处理子程序。
执行RETI指令，中断返回。
SR出栈
PC出栈
void main(void)
{
BCSCTL1 |= DIVA_2;//ACLK 4分频:由LFXT1CLK提供(32kHZ)
WDTCTL = WDT_ADLY_1000; //WDT作为间隔定时器:8000ms
IE1 |= WDTIE;
while(1)
{
unsigned int i;
_BIS_SR(LPM3_bits+GIE);//设置SR寄存器，进入LPM3，打开全局中断
}
}
进入LPM3：SCG1+SCG0+CPUOFF:也就是只有ACLK是活动的，但是仍支持WDT,TIMER.
编译器支持直接对位赋值：_intrinsic unsigned short _BIS_SR(unsigned short),位于in430.h
同理要清除SR中某一位的话就用 _BIC_SR();
