2019年10月19日 | 一张图看懂液晶面板内部结构，竟如此复杂

2019-10-19 来源：eefocus

大家在生活中可以说是离不开显示产品的，尤其是显示器，无论是办公还是娱乐都会有它的介入。那么，显示器是如何工作，其每部结构是怎么样的，其工作原理如何。今天我们就为大家一一揭秘。首先，还是要对其显示器工作原理进行一下了解，以便大家会好的了把握拆解的过程。液晶的成像原理可以简单的理解为，通过施加电压刺激液晶分子偏转产生点、线、面的图像，液晶分子便如闸门般地阻隔 LED 背光源发出光线的通过率，进而将光线投射在不同颜色的彩色滤光片中形成图像。

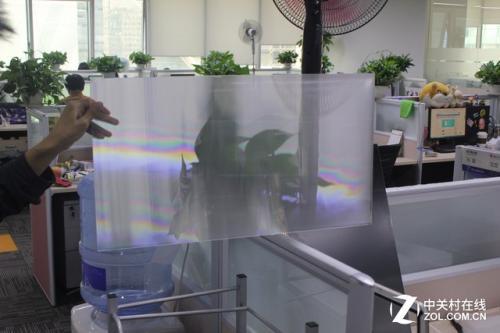

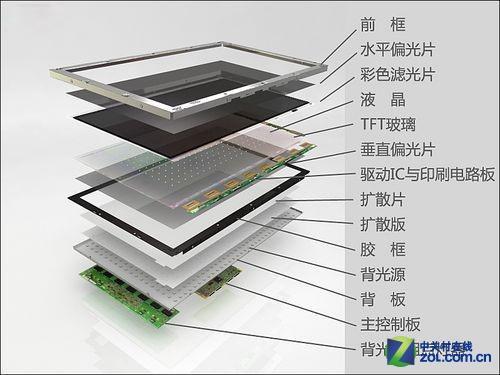

液晶显示器的液晶面板内部构造，同时也会为大家再次展示 LED 背光源的样貌。液晶面板通常由液晶分子层、滤光膜和背光源等几大部分组成，下面我们就将三者分开。

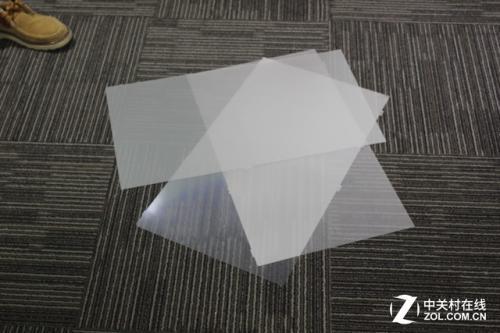

上面图片中为大家展示的就是液晶面板中，液晶分子层下方和金属背板之间的构造。它们分别为反光板、折射板，还有三层的滤光膜。反光板的作用就是将光线反射回去，减少光线的损失。折射板的作用就是将光线在它的内部进行反射和折射，均匀的分布在整个屏幕中。滤光膜的作用就是除去某种波长的光线，三层的滤光膜均有自己的作用。

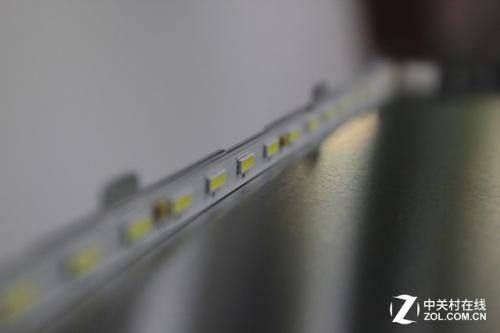

LED 背光源除了发光等外，与之配备的还有一层透明的滤光层和白色的反光板。其中滤光层上很多类似颗粒的东西，其目的是通过折射和反射，让背光能够更加均匀；而反光板则能够增加 LED 背光源光线的亮度。LED 背光搭配上反光板、折射板和滤光膜，光源就可以比较均匀分布在整个屏幕中，而目前很少有条形设计的 LED 背光源的光线能够达到十分均匀分布在整个屏幕，因此很多高端显示器或者专业级显示器采用了点阵式的 LED 背光源设计。

显示器会采用了大量的金属材质。我们从上图中可以清楚的看到，这款显示器采用了整块的钢板，这不就可以保护机身内部的元器件，而且还可以有有效的抵御外部信号对显示器的干扰。

液晶显示器液晶面板
