stm32f103之串口实验，串口相互通讯即用同一个单片机的串口1与串口3相互通讯

串口1，串口3都接到电脑上,选上”Use MicroLIB”这是KEIL自带的一个简易的库,例如你用printf函数的时候,就会从串口1 输出字符串，直接默认定向到串口1。（此程序中两个波特率不匹配，接受会出错，在实践中要设置串口一致的波特率）以下是程序

#ifndef __USART_H//头文件

#define __USART_H

#include "stdio.h"

#include "sys.h"

void usart3_init(u32 bound);//如果想串口中断接收，请不要注释以下宏定义

void uart_init(u32 bound);

void USART_SendData(USART_TypeDef* USARTx, uint16_t Data);

#endif

#include "sys.h"

void usart3_init(u32 bound);//如果想串口中断接收，请不要注释以下宏定义

void uart_init(u32 bound);

void USART_SendData(USART_TypeDef* USARTx, uint16_t Data);

#endif

#include "sys.h"//串口初始化文件

#include "usart.h"

#include //一定要有的头文件，若要使用printf，

#if EN_USART1_RX   //如果使能了接收

//串口1中断服务程序

u8 USART_RX_BUF[USART_REC_LEN];     //接收缓冲,最大USART_REC_LEN个字节.

//接收状态

//bit15， 接收完成标志

//bit14， 接收到0x0d

//bit13~0， 接收到的有效字节数目

u16 USART_RX_STA=0;       //接收状态标记

//初始化串口1

void uart_init(u32 bound)

{

  //GPIO端口设置

  GPIO_InitTypeDef GPIO_InitStructure;

USART_InitTypeDef USART_InitStructure;

NVIC_InitTypeDef NVIC_InitStructure;

RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1|RCC_APB2Periph_GPIOA, ENABLE); //使能USART1，GPIOA时钟

//USART1_TX   GPIOA.9

  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9; //PA.9

  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //复用推挽输出

  GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.9

  //USART1_RX   GPIOA.10初始化

  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;//PA10

  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空输入

  GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.10

  //Usart1 NVIC 配置

    NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;

NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0 ;//抢占优先级0

NVIC_InitStructure.NVIC_IRQChannelSubPriority = 2; //子优先级2

NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //IRQ通道使能

NVIC_Init(&NVIC_InitStructure); //根据指定的参数初始化VIC寄存器

   //USART 初始化设置

USART_InitStructure.USART_BaudRate = bound;//串口波特率

USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长为8位数据格式

USART_InitStructure.USART_StopBits = USART_StopBits_1;//一个停止位

USART_InitStructure.USART_Parity = USART_Parity_No;//无奇偶校验位

USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制

USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx; //收发模式

  USART_Init(USART1, &USART_InitStructure); //初始化串口1

  USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);//开启串口接受中断

  USART_Cmd(USART1, ENABLE);                    //使能串口1

}

void USART1_IRQHandler(void)                //串口1中断服务程序

{

u8 Res;

if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)  //mcu接受数据，接收中断(接收到的数据必须是0x0d 0x0a结尾)，，一位一位的接收

{

Res =USART_ReceiveData(USART1); //mcu读取通过串口1接收到的数据

USART_SendData(USART3, Res);////mcu读取通过串口1接收到的数据,发送给串口3

}

}

}

#endif

//初始化串口3

#if EN_USART3_RX   //如果使能了接收

//串口3中断服务程序

//注意,读取USARTx->SR能避免莫名其妙的错误

u8 USART3_RX_BUF[USART_REC_LEN3];     //接收缓冲,最大USART_REC_LEN个字节.

//接收状态

//bit15， 接收完成标志

//bit14， 接收到0x0d

//bit13~0， 接收到的有效字节数目

u16 USART3_RX_STA=0;       //接收状态标记

void usart3_init(u32 bound)

{

  //GPIO端口设置

    GPIO_InitTypeDef GPIO_InitStructure;

USART_InitTypeDef USART_InitStructure;

NVIC_InitTypeDef NVIC_InitStructure;

RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART3, ENABLE);

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE); //使能USART3，GPIOB时钟

//USART3_TX   GPIOB10.

  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10; //PB.10

  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //复用推挽输出

  GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化PB10

  //USART13_RX   GPIOB.11初始化

  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11;//PB11

  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空输入

  GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化PB11

  //Usart3 NVIC 配置

NVIC_InitStructure.NVIC_IRQChannel = USART3_IRQn;

NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0 ;//抢占优先级0

NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3; //子优先级3

NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //IRQ通道使能

NVIC_Init(&NVIC_InitStructure); //根据指定的参数初始化VIC寄存器

   //USART 初始化设置

USART_InitStructure.USART_BaudRate = bound;//串口波特率

USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长为8位数据格式

USART_InitStructure.USART_StopBits = USART_StopBits_1;//一个停止位

USART_InitStructure.USART_Parity = USART_Parity_No;//无奇偶校验位

USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制

USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx; //收发模式

  USART_Init(USART3, &USART_InitStructure); //初始化串口3

  USART_ITConfig(USART3, USART_IT_RXNE, ENABLE);//开启串口3接受中断

  USART_Cmd(USART3, ENABLE);                    //使能串口3

}

void USART3_IRQHandler(void)                //串口3中断服务程序 abcd......0x0d,0x0a.定义了一个16位sta永于状态标记

                                                //bit15 完成位bit14结束位bit13-0数据位

{

u8 Res2;

if(USART_GetITStatus(USART3, USART_IT_RXNE) != RESET)  //mcu接受数据 接收中断(接收到的数据必须是0x0d 0x0a结尾)

{

Res2 =USART_ReceiveData(USART3); //mcu接受数据读取接收到的数据,一位一位的接受的，res2指的是一位，如果是S，表示是命令信息的起始位

USART_SendData(USART1, Res2);

}

     }

}

#endif

//主函数

#include "led.h"

#include "delay.h"

#include "sys.h"

#include "usart.h"

 int main(void)

 {u8 t;u8 len;

delay_init();

NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

uart_init(115200);

usart3_init(9600);

 while(1){}

}

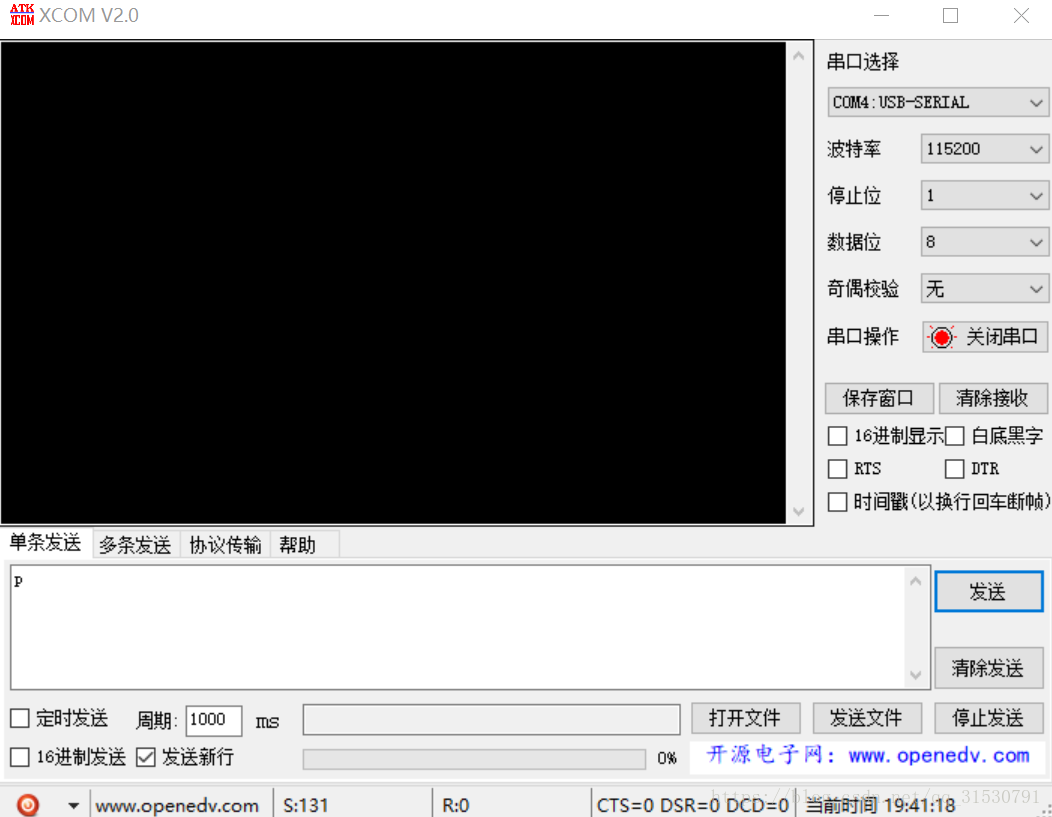

这是串口1发送数据的窗口

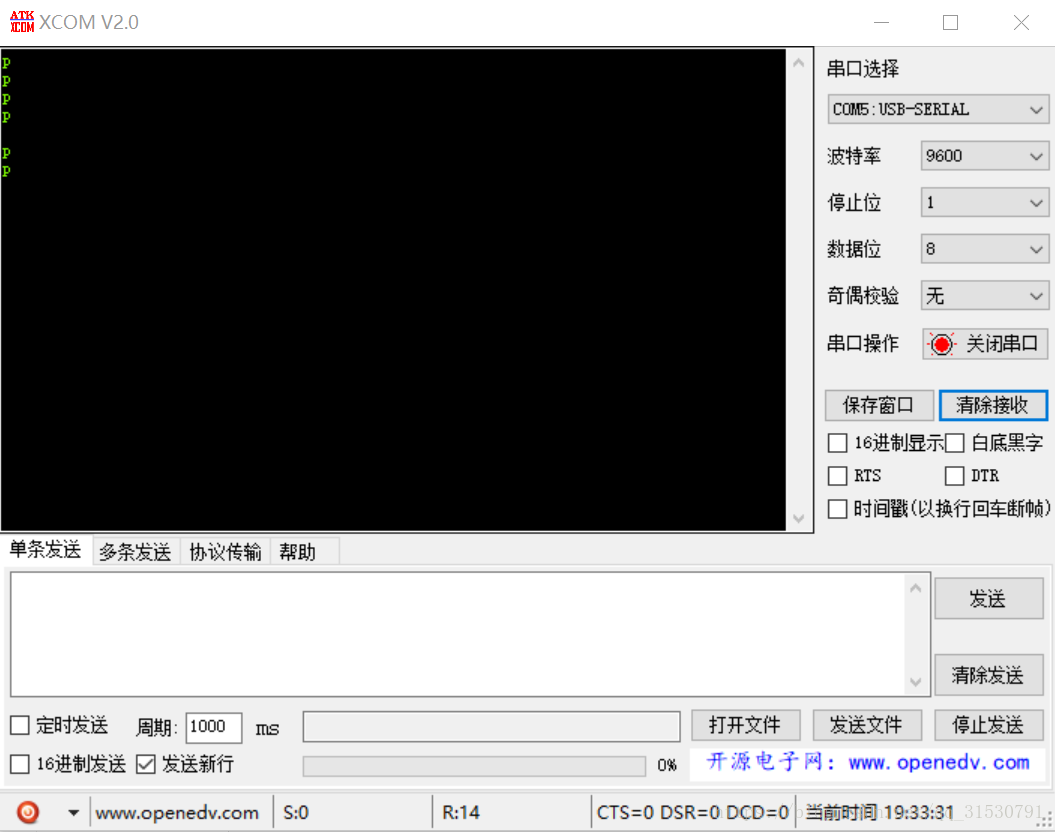

这是串口3接受数据的窗口
