2019年11月12日 | 8位共阳数码管74HC595芯片AVR单片机控制 proteus仿真及源码

刚入门AVR单片机一段时间,感觉资料很少,所以进度很慢,刚才百度到这里来,现上传一个数码管的程序来和大家分享,高手就跳过吧,初学可以下载来做参考

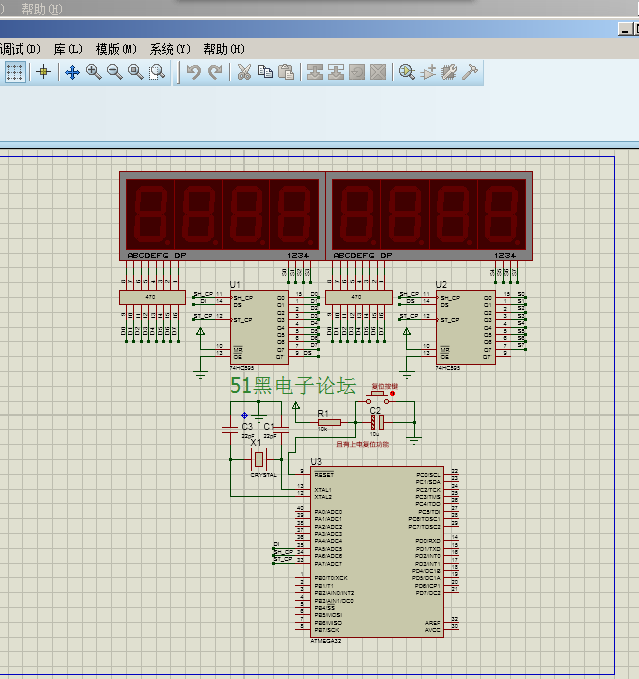

proteus仿真原理图：

单片机源程序：

/*

* smg8_avr.h

*

* Created: 2017/3/16 1:54:20

*  Author: lyl

*/

#ifndef SMG8_AVR_H_

#define SMG8_AVR_H_

#include "lyl_avr.h"

//数码管端口定义

#define smgPORT PORTA

#define smgPORT_DDR DDRA

#define DS PA5//串行数据输入端口

#define SHCP PA6//为移位寄存器的时钟脉冲输入口

#define STCP PA7//为存储寄存器的时钟脉冲输入口

//OE为输出使能端口，低电平有效，已直接接地

void smgPortInit(void);//数码管端口初始化

void smg74HC595_WriteByte(uchar ucData);        //向74HC595发送一个数据

void smgDisplay(uchar bitCode,uchar segCode,uchar dp);        //在数码管的某一位上显示某一个字符

//共阳数码管的编码，并将数据定义在CODE区

const uchar SMG_SEG_CODE[18]={//共阳数码管的段码编码，并将数据定义在CODE区

                                                        0xc0,/*0*/

                                                        0xF9,/*1*/

                                                        0xA4,/*2*/

                                                        0xB0,/*3*/

                                                        0x99,/*4*/

                                                        0x92,/*5*/

                                                        0x82,/*6*/

                                                        0xF8,/*7*/

                                                        0x80,/*8*/

                                                        0x90,/*9*/

                                                        0x88,/*A=10*/

                                                        0x83,/*b=11*/

                                                        0xC6,/*C=12*/

                                                        0xA1,/*d=13*/

                                                        0x86,/*E=14*/

                                                        0x8E,/*F=15*/

                                                        0xFF,/*不显示=16*/

                                                        0xBF,/*横杆“-”=17*/

                                                        };

//数码管的位选择编码

const uchar SMG_BIT_CODE[10]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};

#define SMG8_SetDS()        setbit(smgPORT,DS)

#define SMG8_ClrDS()        clrbit(smgPORT,DS)        //数据引脚

#define smgSTCP_SET()        setbit(smgPORT,STCP)

#define smgSTCP_CLR()        clrbit(smgPORT,STCP)        //上升沿更新数据

#define smgSHCP_SET()        setbit(smgPORT,SHCP)

#define smgSHCP_CLR()        clrbit(smgPORT,SHCP)        //上升沿移入数据

#define smgDS_SET()        setbit(smgPORT,DS)

#define smgDS_CLR()        clrbit(smgPORT,DS)        //数据引脚

/************************************************************************/

/* 函数名称：smgPortInit

   函数功能：初始化8位共阳数码管的数据端口

   入口参数：无

   返回值：无                                                            */

/************************************************************************/

void smgPortInit(void){

    smgPORT|=((1<    smgPORT_DDR|=((1<}

/************************************************************************/

/*函数名称：smg74HC595_WriteByte

  函数功能：向74HC595发送一个字节数据

  入口参数：ucData-要发送的数据

  返回值：无                                                             */

/************************************************************************/

void smg74HC595_WriteByte(uchar ucData){

    for(uchar i = 0 ;i < 8;i++){//高位在前低位在后

        if((ucData & (0x80>>i)) != 0) smgDS_SET(); else smgDS_CLR();

        smgSHCP_CLR();

        smgSHCP_SET();//SHCP引脚的上升沿移入数据

                _delay_us(10);

    }

}

/************************************************************************/

/*函数名称：smgDisplay

  函数功能：在8位共阳数码管的指定位置上显示一个字符

  入口参数：bitCode-位选择码，即选择要在哪位数码管上显示数据

                 ：segCode-数据段码选择，即要显示什么数据

                 :dp-当dp取值不等于0时，数码管将显示后面的小圆点

  返回值：无                                                             */

/************************************************************************/

void smgDisplay(uchar bitCode,uchar segCode,uchar dp){//在数码管的某一位上显示某一个字符

    uchar a;

        if(dp==0) a=0x00; else a=0x80;

        smg74HC595_WriteByte(SMG_BIT_CODE[bitCode]);  //显示在哪一个数码管上

    smg74HC595_WriteByte(SMG_SEG_CODE[segCode]-a);  //显示的数据

    smgSTCP_CLR();
