●设置时钟模式

逻辑分析仪是为从多引脚器件和总线中捕获数据设计的。“捕获速率”指输入采样的频次，其功能与示波器中的时基相同。注意在描述逻辑分析仪操作时，“采样”、“采集”和“捕获”通常会互换使用。

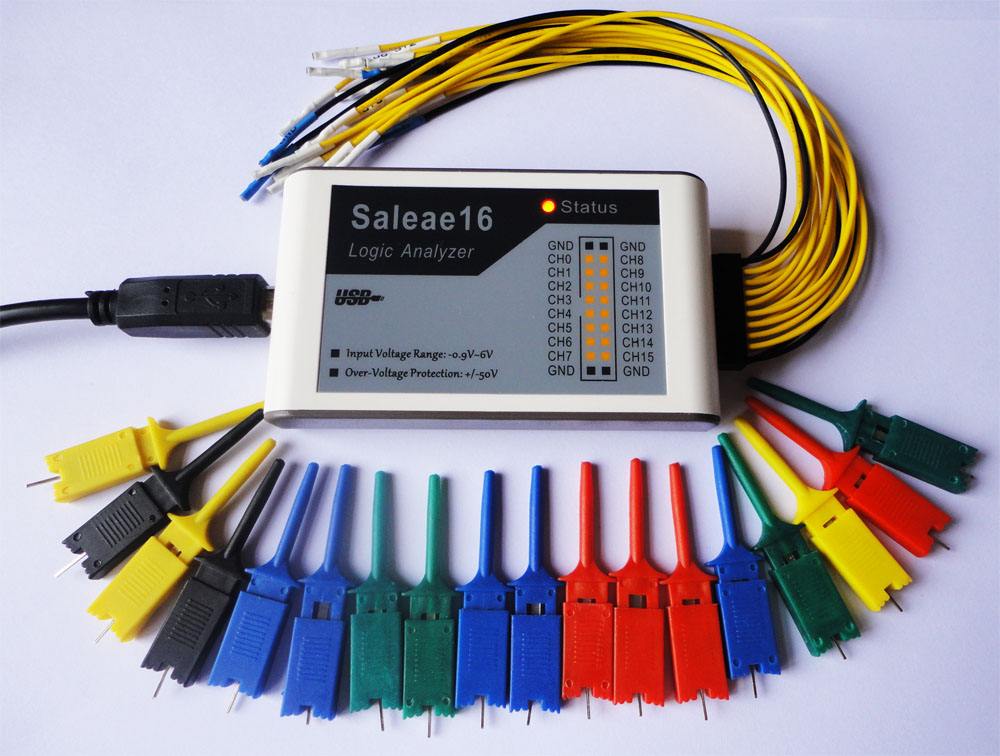

逻辑分析仪使用技巧

※时钟模式分类

数据采集或时钟模式分成两类：定时采集模式和状态采集模式。

定时采集模式捕获信号定时信息。在这种模式下，使用逻辑分析仪内部时钟对数据采样。数据采样速度越快，测量分辨率越高。目标设备和逻辑分析仪采集的数据之间没有固定的定时关系。这种采集模式主要用于SUT信号之间定时关系至关重要的情况。

状态采集模式用来采集SUT的“状态”。来自SUT的信号定义采样点(采集数据的时间和频次)。为采集输入时钟使用的信号可以是系统时钟、总线上的控制信号或导致SUT改变状态的信号。它在活动边沿上采样数据，在逻辑信号稳定时表示SUT的情况。逻辑分析仪在且只在选择的信号有效时采样。这里不关心时钟事件之间发生的情况。

※怎样确定使用哪类采集

怎样确定使用哪类采集呢？这要看用户怎样查看数据。

如果用户想捕获一长串定时细节记录，那么应使用定时采集或内部(或异步)时钟。

如果用户想在SUT看到时采集数据，在这种情况下，应选择状态(同步)采集。在状态采集中，将在列表窗口中顺序显示SUT的每个连续状态。状态采集使用的外部时钟信号可以是任何相关信号。

※时钟模式设置技巧

在设置逻辑分析仪采集数据时，可以遵循一些通用的指导准则：

定时(异步)采集：采样时钟速率在确定采集分辨率中发挥着重要作用。任何测量的定时精度总是一个采样间隔加上制造商指定的其它误差。例如，在采样时钟速率是2 ns时，新的数据样点会每隔2 ns 存储到采集存储器中。直到下一个采样时钟时，才会捕获该采样时钟后变化的数据。由于不知道这2 ns中数据变化的确切时间，因此净分辨率是2 ns。

状态(同步)采集：在采集状态信息时，与任何同步设备一样，逻辑分析仪必须在采样时钟前和采样时钟后，在输入上存在稳定的数据，以保证捕获正确的数据。

●设置触发

触发是逻辑分析仪区别于示波器的另一种功能。示波器有触发功能，但其对二进制条件的反应能力相对有限。相比之下，逻辑分析仪可以评估各种逻辑(布尔)条件，确定逻辑分析仪什么时候触发。触发的目的是选择逻辑分析仪捕获哪些数据。逻辑分析仪可以追踪SUT 逻辑状态，在SUT 中发生用户自定义事件时触发。

※什么是“事件”

在讨论逻辑分析仪时，必需了解“事件”一词。

“事件”有多层意思：它可以是一条信号线路上的简单跳变，可以是故意跳变或无意跳变。如果用户正在查找毛刺，那么这是感兴趣的“事件”。事件可以是特定信号(如Increment或Enable)变得有效的时间。事件还可以是整个总线中多个信号跳变组合导致的指定逻辑条件。但要注意，在所有情况下，事件都是信号从一个周期变到下个周期时出现的某种东西。

※触发条件类型

可以使用许多条件，触发逻辑分析仪。例如，逻辑分析仪可以识别总线或计数器输出上的特定二进制值。其它触发选择包括：

字：用二进制、十六进制等定义的特定逻辑码型

范围：在低值和高值之间发生的多个事件

计数器：计数器追踪的用户编程的事件数量

信号：外部信号，如系统复位

毛刺：采集之间发生的脉冲

定时器：定时器追踪的两个事件之间的时间或单个事件的时间周期

模拟：使用示波器触发模拟特点，交叉触发逻辑分析仪

在提供所有这些触发条件时，可以使用广义的状态问题搜索，然后用日益明确的触发条件提炼搜索，追踪系统错误。
