2019年11月27日 | 解析示波器的auto/signal/normal这三种触发方式有什么不同

2019-11-27 来源：elecfans

在示波器当中，存在auto、signal、normal三种触发方式，示波器的“触发”就是使得示波器的扫描与被观测信号同步，从而显示稳定的波形。为满足不同的观测需要，需要不同的“触发模式”。示波器的基本触发模式有三种：

解析示波器的auto/signal/normal这三种触发方式有什么不同

AUTO，行业术语“自动触发”，解释为：没有满足触发条件的信号的时候，示波器会显示波形，但是是不稳定的，对于数字模拟示波器都是这样了，或者没有输入信号的时候，对于模拟数字示波器都会显示一条水平的扫描线了。这在其中就是属于一种自动模式在这种模式下，当触发没有发生时，示波器的扫描系统会根据设定的扫描速率自动进行扫描；而当有触发发生时，扫描系统会尽量按信号的频率进行扫描，所以在这种模式下不论触发条件是否满足，示波器都会产生扫描，都可以在屏幕上可以看到有变化的扫描线，这是这种模式的特点。

解析示波器的auto/signal/normal这三种触发方式有什么不同

NORMAL：行业术语“正常触发”，对于数字示波器，在满足触发条件的时候，示波器捕获一次，显示一个波形，该波形是稳定的，当满足触发条件的信号不断出现的时候，示波器不断的触发显示波形，没有满足触发条件的时候，示波器显示上次触发的信号波形，对于模拟示波器只在信号满足触发条件的时候显示波形，并会马上消失，除非该信号是周期信号，在没有满足触发条件信号的时候，示波器没有显示任何波形。这在其中就属于一种正常模式，就是一种常规模式也就是Trigger模式。这种模式与自动模式不同，在这种模式下示波器只有当触发条件满足了才进行扫描，如果没有触发，就不进行扫描。因此在这种模式下如果没有触发的话，对于模拟示波器会看不到扫描线，屏幕上什么都没有，对于数字示波器会看不到波形更新，不了解这一点常常会以为是信号没连上或什么其他故障。

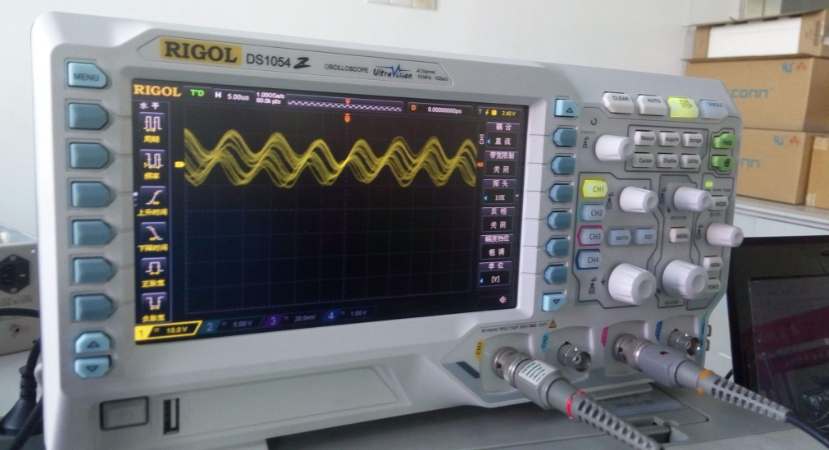

解析示波器的auto/signal/normal这三种触发方式有什么不同

SINGEL：术语“单次触发”，对于数字示波器是指触发显示第一个满足触发条件的信号波形，并停止采集，也就是示波器停止捕获波形数据，只有再次让示波器运行的时候（按RUN/STOP），示波器才是进入下一次单次触发，可以这样说“SINGEL”是NORMAL的一次版本，多个“SINGEL”就是“NORMAL”。此模式为单次模式，这种模式与“正常模式”有点类似，就是只有当触发条件满足时才产生扫描，否则不扫描。而不同之处在于，这种扫描一但产生并完成后，示波器的扫描系统即进入一种休止状态，即使后面再有满足触发条件的信号出现也不再进行扫描，也就是触发一次只扫描一次，即单次，必须通过手工的方法将扫描系统重启，才能产生下一次触发。

解析示波器的auto/signal/normal这三种触发方式有什么不同

示波器 auto signal normal 触发方式
