2019年11月27日 | 解析示波器通道耦合与触发耦合的区别
2019-11-27 来源：elecfans
相信大家对示波器有着一定的了解，都知道示波器中有两反设置，其实，在示波器当中也存在两种“两耦”设置，一种是通道耦合方式，另一种是触发耦合方式，那么这两种耦合方式设置是什么，做什么用的呢？下面则对这两种耦合方式就行一下讲解。
通道耦合，也就是所测试的信号以怎样的方式进入示波器的通道放大器，直流耦合是信号通过导线直接到放大器输入级，AC就是信号经过电容耦合到前置放大器。
触发耦合，是指扫描触发电路的信号是以那种方式耦合至触发同步放大器的。是抑制一些特殊信号的，例如交流耦合就是抑制掉直流信号部分留下交流部分，直流耦合相反。另外常见的还有高频耦合和低频耦合，也分别是滤掉低频和高频部分。
按下通道控制软键，可看到通道耦合的菜单。事实上，通道耦合是决定进入输入通道的信号分量。您可以通过设置通道耦合方式来滤除被测信号中不需要的成分。选中通道耦合软键，ZDS2022示波器通道耦合支持直流、交流和接地三种耦合方式。其中，直流耦合支持被测信号的直流分量和交流分量均可通过。交流耦合是指被测信号的直流分量被阻隔，显示的波形始终以零电压为中心。接地是指内部ADC直接输出0电平。

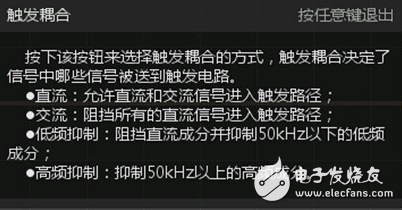

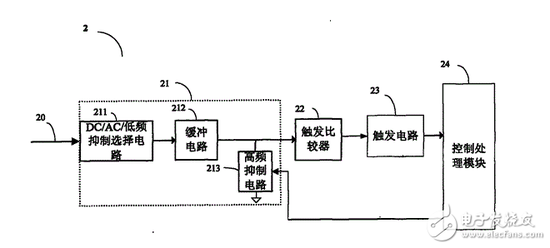

触发耦合在哪里设置呢？按下【Trigger】键，打开触发菜单，按下触发设置软键，即可看到触发耦合的设置，ZDS2022示波器触发耦合方式包括直流、交流、低频抑制和高频抑制。触发耦合的作用主要是用来去除触发电路中的干扰与噪声，决定输入触发电路的信号分量，避免误触发。
直流是允许直流成分与交流成分进入触发路径。交流是阻挡所有直流成分进入触发路径。低频抑制是阻挡直流成分并抑制50 kHz以下的低频成分，触发信号通过高通滤波进入触发电路。高频抑制是抑制50kHz以上的高频成分，触发信号通过低通滤波进入触发电路。
通道耦合与触发耦合虽然都是耦合但有本质的区别，它们只是并行的两个通道信号的耦合，两个通道的信号不会相互影响的。
