2019年11月27日 | STM8S103F3P6核心板学习笔记

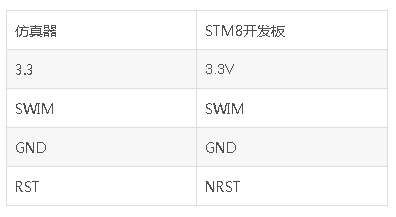

开发板与仿真器连接：

新建一个项目：

    1-启动IAR，选择Project->Create New Projects…

    2-选择C

    3-然后选择路径并指定文件名，然后按Save保存

    4-然后选Project->Options…设置项目属性

    5-General options -> Target -> Device -> STM8S -> STM8S103F3P

    6-Debugger -> Setup -> Driver -> ST-LINK

    7-Debugger -> ST-LINK -> 选中Verify

编译运行项目：

    1-选择Project -> Make，编译项目

    （如果需要重新编译这个项目，可以选择Project -> Rebuild All）

    2-选择Project -> Download and Debug, 把编译好的文件下载到电路板

    3-选择Debug->Go运行程序

用IAR调试程序：

    Toggle Breakpoint: 设置断点，程序运行到断点时会自动暂停

    执行Download and Debug之后：

    Go: 运行整个程序

    Reset: 重置程序，回到第一行

    Step over: 执行一条语句

    View:

    Disassembly: 显示C语言对应的汇编

    Locals: 显示变量的值

    Registers: 显示寄存器的值

    Memory: 显示内存的内容

/***************************************************************************/

外部中断处理函数:（不是所有I/O都支持EXTI，reference manual P66）

外部中断设置：(头文件 #include )

    1-Px_CR2寄存器：enable Portx external interrupt

    2-EXTI_CR1寄存器：设置触发条件(Page 70 of Reference manual)

    3-打开全局中断：__enable_interrupt()

    -每组I/O口的中断号(IRQ number)都不同，Datasheet P43

    -函数名可以任意。例如PORTA_EXTI_Handler()

IAR语法：

 #pragma vector = 中断号+2

 __interrupt void PORTA_EXTI_Handler(void)

{

}

/***************************************************************************/

USB转串口于STM8连接：（把USB转串口上的跳线帽拨到3.3V处）

主要寄存器共12个，常用的有5个：

    UART_SR：保存串口控制器的状态

    UART_DR：保存接收或者发送的数据

    UART_CR2：设置串口模式

    UART_BRR1：设置波特率(baudrate)

    UART_BRR2：设置波特率(baudrate)

    其他：保持默认设置，即使用串口8-n-1模式

波特率具体取值可以计算，也可以参考Reference Manual的22.3.4节的Table 54

用特殊的语法定义，例如：

#pragma vector = UART1_T_TXE_vector

__interrupt void UART1_T_TXE_Handler(void) {}

#pragma vector = UART1_R_RXNE_vector

__interrupt void UART1_R_RXNE_Handler(void) {}

其中#pragma vector和__interrupt是固定的语法：

    UART1_T_TXE_vector指定这个中断处理函数是用来处理串口发送完毕中断

    UART1_R_RXNE_vector指定这个中断处理函数是用来处理串口接收中断

    UART1_T_TXE_vector和UART1_R_RXNE_vector在头文件iostm8s103f3.h中定义

    UART1_T_TXE_Handler()和UART1_R_RXNE_Handler()函数名可以是任意

    *中断处理函数的内容要尽可能的短小，以免影响主程序的运行

/**************************************************************/

定时器的时钟频率可以设置:

    Timer1的时钟频率 = fCK_PSC / (PSCR[15:0]+1)

    Timer2/3的时钟频率 = fCK_PSC / 2^PSCR[3:0]

Update Interrupt ：

设置中断发生的周期：ARR(Auto-reload register)

    中断发生频率 = 定时器频率 / (AAR+1)

    产生中断的时间 = 1 / 中断发生频率

以Timer2为例，假设主频为16MHz

    TIM2_PSCR = 0x07;   // psc=7 => prescaler=2^7 =128 => 定时器频率=16MHz/128=125KHz

*退出中断前需要对相应的状态位清零。
