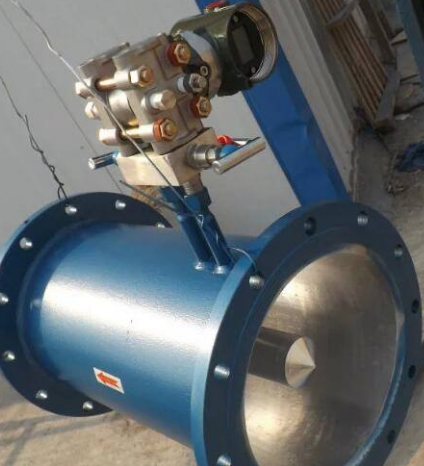

2019年11月28日 | V锥型流量计的特点及工作原理
2019-11-28 来源：elecfans
V锥型流量计的特点
精度高：V锥型流量计［2］的精度为测量值的±0.5％，贸易计量级为±0.3％（系统精度需参照应用条侏及二次仪表的精度）。
重复性好：V锥型流量计的重复性很好，为±0.1％。
量程比宽：V锥型流量计的量程较其它类型的差压流量计大得多，正常情况下为10：1，若有必要不是也可加大。在雷诺数高于8000时输出信号为线性，若低于8000也可测量，但需对输出信号根据曲线进行修正。
直管段要求低：伯努力方程要求受测流体为理想流体，在实际应用中这是根本不可能的，很多情况会造成流体分布不均匀，如弯头，阀门，缩径，扩径，泵，三通等等，对其它仪表而言，这是一个很难解决的问题。V锥流量计可在极为恶劣的情况下均匀流体分布，如在紧邻仪表上游有单弯管，双弯管，经过锥体“整流”后的流体分布比较均匀可保证仪表在恶劣的条件下获得较高的测量精度，由于V型流量计可均匀流体分布曲线，因此同其它类型的差压流量计相比，对上下游直管段的要求小，建议安装时在上游留0-3D的直管段，在下游留0-1D的直段管。当用户的管道尺寸大，管道价格高或直管段不够的情况下，V锥型流量计将是zui佳选择。在过去十年内，对V型流量计的上游有一个90℃的单弯管或两个不在一个平面上的双弯管的情况进行了测试，测试结果表明，V锥型流量计可在紧邻它的地方装有一个弯管或不在同一个平面上的双弯管而不会对测量精度有影响。
流量计特有结构所形成的边界层效应，使节流件关键部位不会磨损，因此可以保持几何尺寸长期不变，因此能长期稳定工作而无须标定。
流量计是纯机械体，因此耐高温、耐高压、耐腐蚀及不怕振动。
可测的流体广泛（液体、气体、蒸汽），测量范围宽（微小流量～大流量），适用的管径DN15～DN3000。
塔形（V形锥）流量计与其它差压式流量仪表原理相同，也是一种节流式差压流量计。塔形（V形锥）的出现，打破了沿袭近百年的结构模式，使得节流式差压仪表产生了“质的飞跃”。塔形（V形锥）流量计的重大突破在于“变流体在管道中心中心收缩为边壁收缩”。 该流量计采用了多孔取压、环室取压，一体化安装等多项技术。广泛用于特脏污流体中的计量（如：钢铁厂的焦炉煤气、高炉煤气等）。
工作原理
锥形流量计是一种差压型的流量仪表。以差压原理设计的流量仪表已经有了一百多年的应用历史了，差压型流量计是基于密封管道中的能量转换原理，也就是说对于稳定流体，管道压力与管道中的介质流速的平方根成反比：速度增加压力会下降，当介质接近锥体时，其压力为P1，在介质通过锥体的节流区时，速度会增加压力会降低为P2，如图1所示，P 1和P2都通过锥形流量计的取压口引到后接差压变送器上，流速发生变化时，锥形流量计的两个取压口之间的差压值会增大或缩小。当流速相同时，若节流面积大，则产生的差压值也大， β值等于锥体的节流面积除以管道内径的截面积（可换算成两者之间的直径比）。
典型应用：气体类：煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气、燃气、沼气、二氧化碳、氮气、乙炔、光气、氧气、压缩空气、氩气、甲苯、苯、二甲苯、硫化氢、二氧化硫、氨气等
液体类：甲醇、乙醇、酒精、丙酮、苯乙烯、二甲苯、液氧、双氧水、氯化钙、碳酸钠、碱性流量计、草酸流量计、次氯酸、明矾、甲酸、耐酸流量计、乙酸流量计、磷酸流量计、氢氟酸流量计、醋酸流量计、冰醋酸流量计、王水流量计、硫酸流量计、盐酸流量计、导热油、液压油、燃料油、机油、沥青、石蜡、绝缘油、原油、牛奶、蒸馏水、啤酒、汽油、渣油、轻油流量计、重油流量计、煤油流量计、柴油流量计、油流量计、循环水流量计、冷却水流量计、纯净水流量计、离子水流量计、污水流量计、水流量计。
蒸汽类：过热蒸汽、饱和蒸汽
