2019年11月28日 | 示波器有什么用
2019-11-28 来源：elecfans

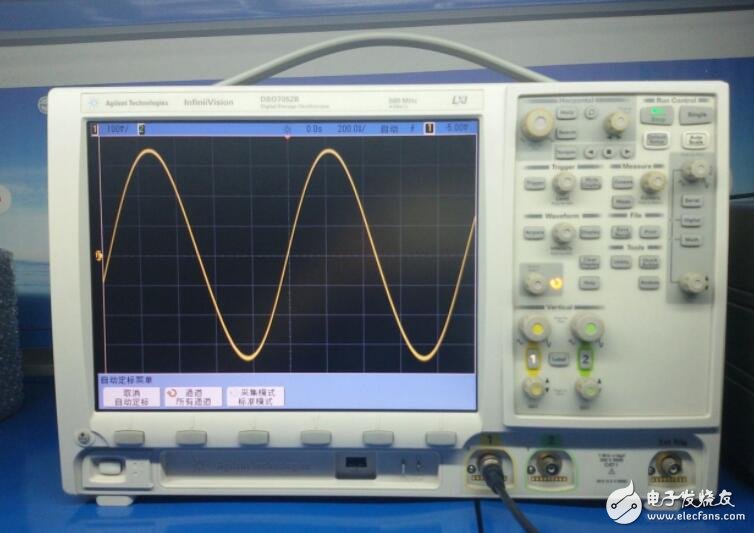

示波器的作用
示波器，是显示被测量的瞬时值轨迹变化情况的仪器。利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点。在被测信号的作用下，电子束在屏面上描绘出被测信号的瞬时值的变化曲线，便于人们研究各种电现象的变化过程。普通示波器有显示电路、垂直（Y轴）放大电路、水平（X轴）放大电路、扫描与同步电路、电源供给电路五个基本组成部分。另外，还可以用它测试各种不同的电量，如电压、电流、峰峰值、频率、相位差、调幅度等等。
测量电压：利用示波器所做的任何测量，都是归结为对电压的测量。示波器可以测量各种波形的电压幅度，既可以测量直流电压和正弦电压，又可以测量脉冲或非正弦电压的幅度。更有用的是它可以测量一个脉冲电压波形各部分的电压幅值，如上冲量或顶部下降量等。这是其他任何电压测量仪器都不能比拟的。
测量相位：利用示波器测量两个正弦电压之间的相位差具有实用意义，用计数器可以测量频率和时间，但不能直接测量正弦电压之间的相位关系。利用示波器测量相位的方法很多。
测量时间：示波器时基能产生与时间呈线性关系的扫描线，因而可以用荧光屏的水平刻度来测量波形的时间参数，如周期性信号的重复周期、脉冲信号的宽度、时间间隔、上升时间（前沿）和下降时间（后沿）、两个信号的时间差等等。
将示波器的扫速开关“t/div”的“微调”装置转至校准位置时，显示的波形在水平方向刻度所代表的时间可按“t/div”开关的指示值直读计算，从而较准确地求出被测信号的时间参数。
示波器的作用
1、可以测量直流信号、交流信号的电压幅度。
2、可以测量交流信号的周期，并以此换算出交流信号的频率。
3、可显示交流信号的波形。
4、可以用两个通道分别进行信号测量。
5、可以在屏幕上同时显示两个信号的波形，即双踪测量作用。此作用能够测量两个信号之间的相位差，和波形之间形状的差别。
