2019年12月04日 | 500M示波器中颠覆性实现以太网分析功能
2019-12-04 来源：elecfans
一、以太网分析可以用来做什么？
随着计算机和网络技术的飞速发展，以太网已成为工业网络的重要组成部分。对于设备制造商而言，网络通信质量关系到其产品质量以及系统通信的稳定性。以太网分析能测量设备网口输出信号的眼图质量，时间和幅值特性指标，以及信号的对称性。现在一台示波器就能帮助您解决这些测量。
以太网分析的测试原理主要是通过诱导信号，让设备网口工作在特定的模式中，捕获该网口输出的信号，通过分析该信号的特性，来判断设备网口的输出质量是否符合标准。可以作为标准测试纳入产品的测试流程中，也可以为电子工程师设计稳定可靠的通信电路提供直观的参考。
二、以太网分析具体支持哪些功能？
支持100Base-TX标准的以太网信号分析；
支持以太网眼图功能；
支持发送抖动，幅值特性，上升下降时间，占空比失真等单项测试功能；
支持完整测试功能（即是包括以上的单项测试功能），仅有该功能可导出测试报告；
自动设置测试环境，免除手动操作；
支持长时间测试统计，验证信号稳定性。
三、实际操作分析演示
四、以太网分析可以得到哪些结果？

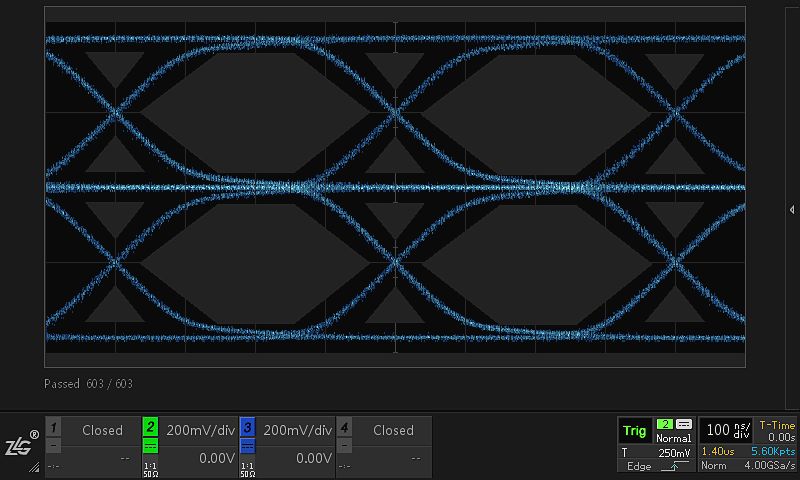

以太网眼图分析界面如图1所示：
图1 以太网眼图分析界面

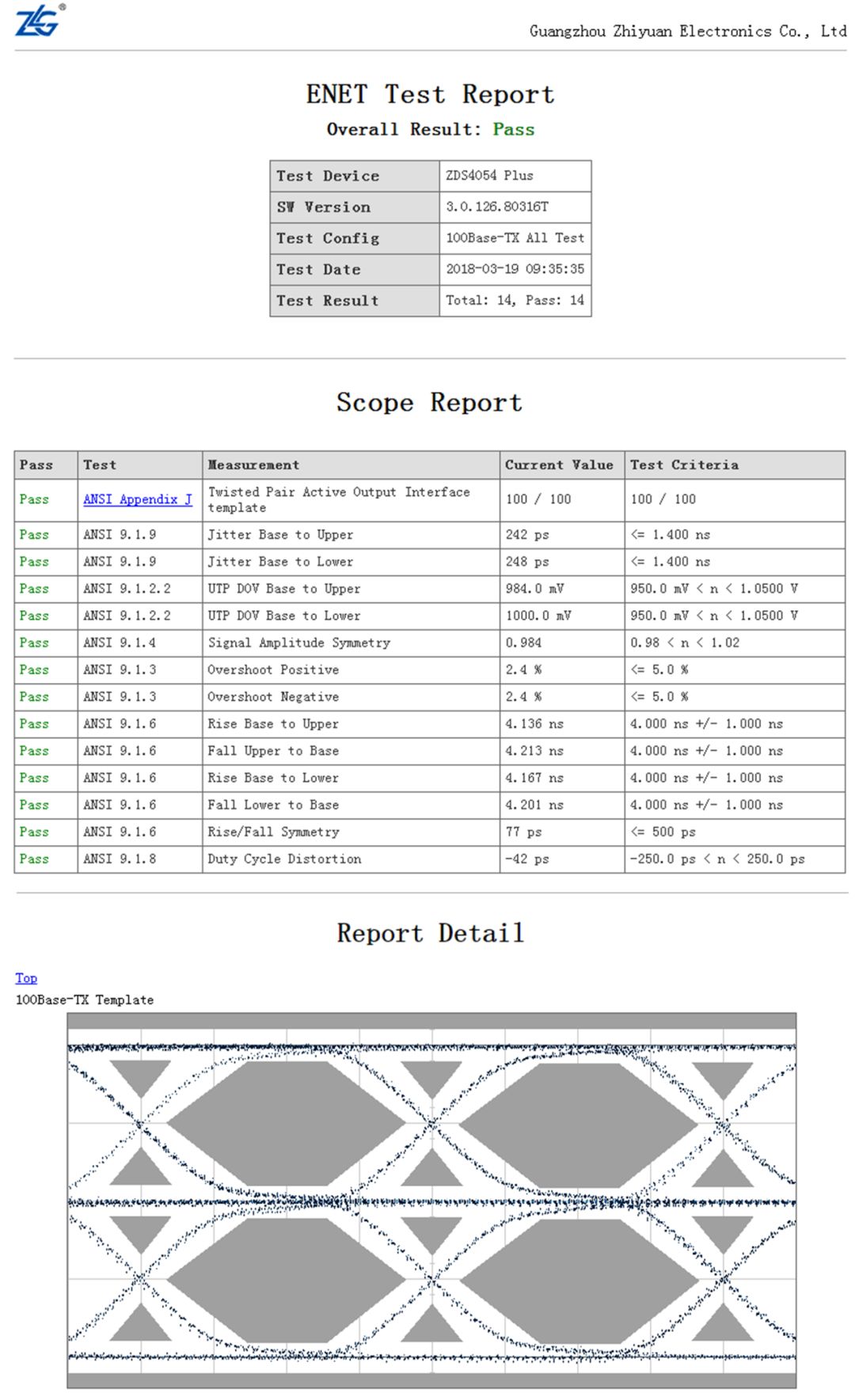

完整测试后的数据报表可直接导出，支持网页报表“html”数据格式，如图2所示为导出的网页报表文件截图示例。
图2 网页报表示例
