2019年12月10日 | 第一台网络分析仪8410A,你知道多少？
2019-12-10 来源：elecfans
基于测量射频接口和器件的需求，HP公司（是德科技的前前身）于1967年发明了第一台网络分析仪8410A。8410A的发明，把阻抗测量从纸上的史密斯圆图搬到仪器上实现精确快速测量。

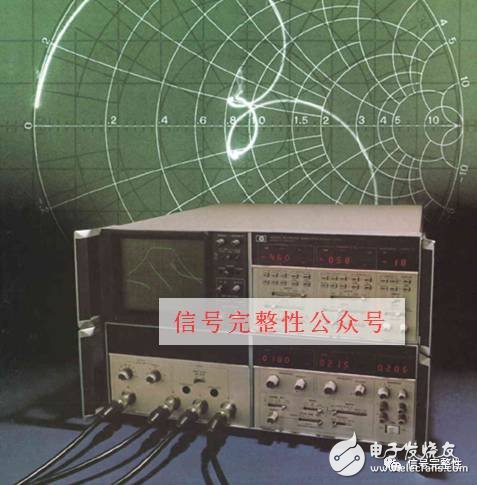

图1 第一台网络分析仪8410A
8410A网络分析仪工作原理框图如图2所示。（编者注：前段时间和一些老工程师聊天，说现在很多外国内的网络分析仪都是参考的这个原理框图。有兴趣的工程师，可以去查阅一些文献资料，可以看到非常详细的电路图）

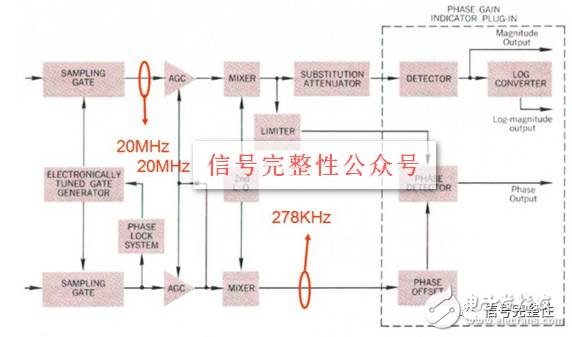

图2 8410A工作原理框图
当时，器件网络分析的典型工作系统如图3所示。（编者注：最早期的时候，设备的功能都是非常单一的，不像现在，很多设备都是多元化的，不管是设计人员还是使用的工程师，巴不得一台设备搞定所有的工作，现在有的设备商或者集成商都在干这类的事情）

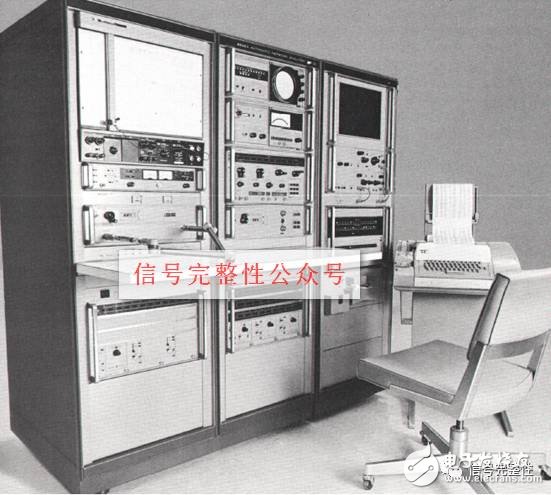

图3 网络分析典型工作系统
1970年，HP发布了第一天自动化的网络分析仪8542A。（编者注：自动化和智能化是每一个时代都在追求的，不管是和圈子里的朋友聊天还是客户工程师提的一些诉求，测试和仿真都是在讲智能化，解救劳动力）
信号

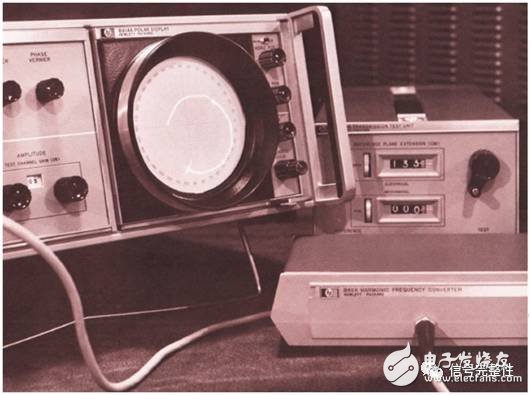

图4 自动化网络分析仪8542A
8542A可进行自动化的测量，大大提高了测量速度和效率，图5是其测量一个滤波器的结果。

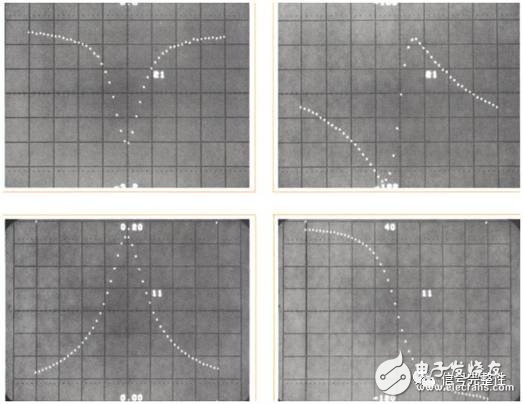

图5 滤波器的自动化测量
继续的创新是需要把自动化网络分析仪的体积缩小。在1976年，HP发布了第一台全集成式的网络分析仪8505A，频率可达1.3GHz。这时候已经发明了HPIB(即GPIB），可以编程控制这台网络分析仪。

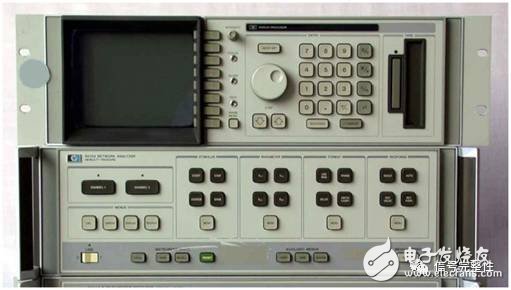

图6 全集成式网络分析仪8505A
8505A工作原理框图如图7所示。
图7 8505A工作原理框图
HP于1984年发布了第一台数字化矢量网络分析仪3577A，频率可达200MHz。

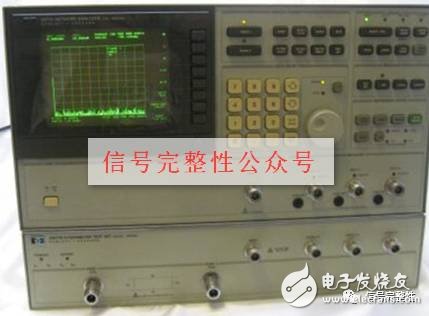

图8 数字化VNA3577A
110GHz网络分析仪8510A
HP于1985年发布了最高性能的网络分析仪8510A，频率高达110GHz。（编者注：第一次看到这个指标的时候，我以为错了，再查资料，确认没错。80年代110G的网络分析仪，这着实厉害，上周问了下同事，现在在国内采购110GHz的网络分析仪不受管控，但是120GHz的网络分析仪还是需要申请license才可以，这让咱们这些工程师情何以堪呐，小编到目前为止，使用过的最高带宽也只有67GHz）
