在电子仿真软件MultiSIM 中，除了虚拟双踪示波器和虚拟四踪示波器以外，还有两台高性能的先进示波器，它们分别是：跨国“安捷伦”公司的虚拟示波器“Agilent54622D”和美国“泰克”公司的虚拟数字存贮示波器“TektronixTDS2024”。本刊06年第五期曾对MulTIsim7中的安捷伦虚拟示波器设置和显示有过简单介绍
MulTIsim中示波器的使用方法
1、找到示波器：工作区右边的仪器栏第一个是万用表，依次往下第4个就是示波器，第5个是四踪示波器；
2、连入电路：示波器有两个通道，可以同时观察两路信号。比如我们要看一个电阻两端电压变化，那么就把示波器的A通道和电阻两端并联；如果还要看电容两端电压变化，那么再把电容两端并联到B通道。
3、当线路图很复杂时，各个通道信号可能看起来比较乱，我们可以通过设置不同信号通道的颜色。比如选中示波器B通道正极相连的导线，右键，然后选择颜色段，选择一个想要的颜色即可。

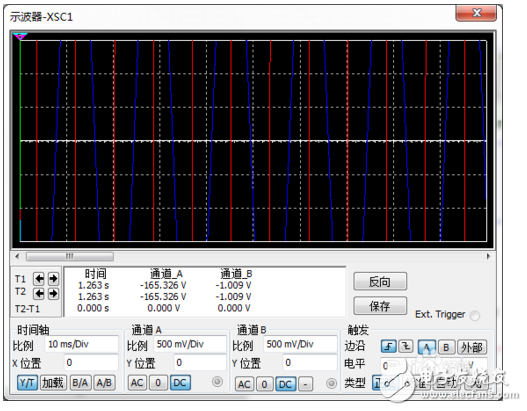

4、设置完毕，我们开始仿真观察信号。打开仿真开关，在你放置的示波器上双击打开显示面板。如图：
5、根据题目信息设置信号显示窗口下面的参数：如果要观察交流信号选AC，要看直流信号选DC，如果暂时不想看该通道信号那么选0，B通道下面还有个反相开关，就是原来的值的相反数；触发方式有边沿和电平两种，若是边沿触发方式，还要选择上升沿和下降沿；同时调整时间轴的比例、通道A的比例、通道B的比例就可以放大或缩小时间与信号幅度，便于观察。
mulTIsim使用：示波器用法详细图文解析如下

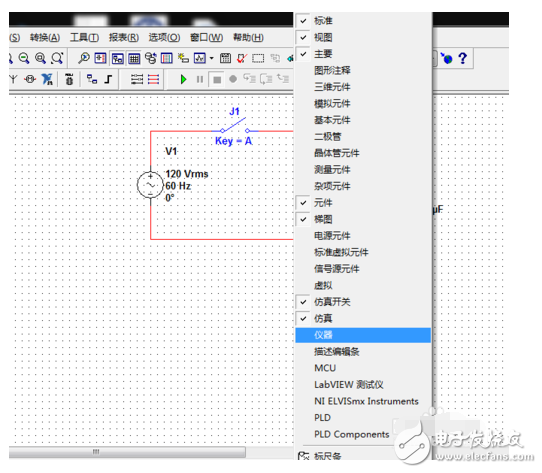

首先将仪器工具栏调出来，在菜单栏上右键，然后选仪器，让仪器前面有打勾状态，如图
然后会发现仪器栏出现在工作区右面，如图红框部分
仪器栏第一个是万用表，依次往下第4个就是示波器，第5个是四踪示波器;

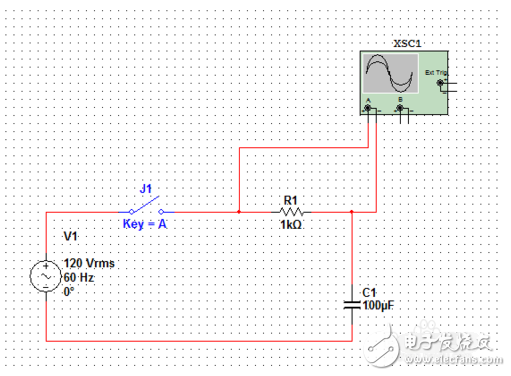

先看示波器用法，示波器有两个通道，可以同时观察两路信号，比如我们要看一个电阻两端电压变化，那么就把示波器的A通道和电阻两端并联，如图
如果还要看电容两端电压变化，那么再把电容两端并联到B通道，如图

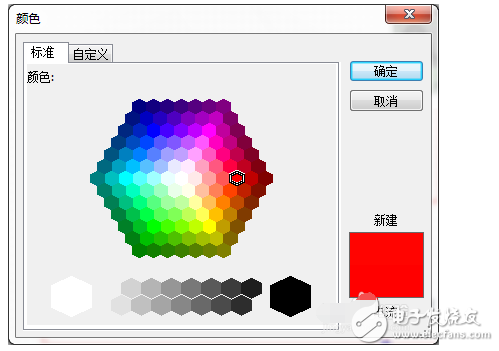

当线路图很复杂时，各个通道信号可能看起来比较乱，我们可以通过设置不同信号通道的颜色，如何设置呢？是通过设置与示波器相连接的连线的颜色来设置，比如选中示波器B通道正极相连的导线，右键，然后选择颜色段，选择一个想要的颜色即可，如图
设置完毕，我们开始仿真观察信号，在你放置的示波器上双击打开显示面板，然后打开仿真开关，如图

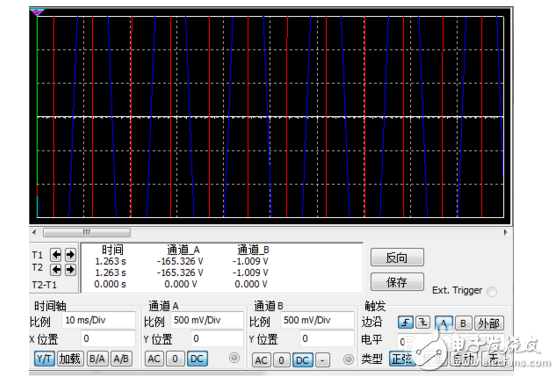

由于还没有设置比例，信号显示效果可能会不合适如图

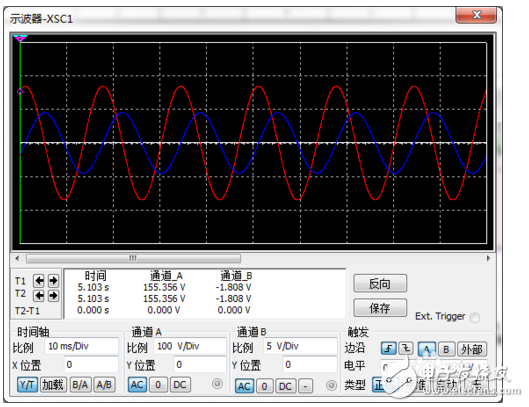

在信号显示窗口下面，分别是时间轴，通道A，通道B的相关设置，调整时间轴的比例、通道A的比例、通道B的比例就可以放大或缩小时间与信号幅度；通道的比例下面是选择开关，如果要观察交流信号那么要选AC，要看直流信号选DC，如果暂时不想看该通道信号那么选0，B通道下面还有个反相开关，就是原来的值的相反数，调整后的结果如下图
