2019年12月17日 | 网络分析仪的使用方法介绍
2019-12-17 来源：elecfans

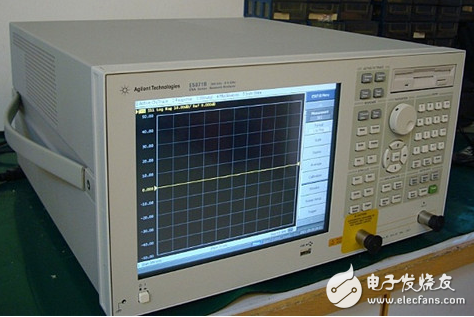

网络分析仪使用说明书
1 目的
本使用说明书为规范矢量网络分析仪的操作，避免操作不当引起的仪器损坏；作为培训文件使公司技术人员了解本仪器的使用。
2 适用范围
本使用说明书适用于公司范围内的所有Anglent E50系列矢量网络分析仪的使用（其他型号具有一定的实用价值，但最大区别在于按键位置以及功能方面有细小区别）。
3 主要职责
3.1 各部门设备使用者负责实施设备一级保养工作。
3.2 各部门安排专人负责实施设备的定期保养管理，监督日常保养工作之实施。
3.3 对新进员工有必要学习此文件时进行培训学习。
4 仪器操作注意事项
4.1 测试产品时，不能直接加电测试。
4.2 测试功放前，必须在频谱仪上检测过没有自激，才能用网络仪测其它指标。
4.3 防止有大的直流电加入，网络仪最大能承受10V的直流电。
4.4 防止过信号的输入。
4.4.1 网络分析仪的最大允许输入信号为20dBm。
4.4.2 输入信号大于10dBm时，应加相应的衰减器。
4.5 仪器使用前确保已接地。
网络分析仪概述
网络分析仪是一种功能强大的测试测量的仪器仪表，只要按照流量正确使用和操作，可以达到极高的精度，它通过使用自身的信号源来进行比对和测量其他电子设备、电子元器件、电子零件、网络接头、电缆线等电气特性和性能参数是否符合标准和要求，能精确地测量入射波、反射波、传输波中的幅度和相位信息，通过比值测量法定量描述被测器件的反射和传输特性。它的应用十分广泛，在很多行业都不可或缺，尤其在测量无线射频（RF）元件和设备的线性特性方面非常有用。
本文主要是针对网络分析仪自身的特点，介绍网络分析仪在使用过程中需要注意的使用步骤、使用要求、基本的校准方式以及如何使用它去执行测试任务等。
网络分析仪在正确使用的前提下，是某些最精确的射频仪器，典型的精度为± 0.1 dB和±0.1度。它可以进行精确，可重复的RF测量，提供的配置和测量能力像他们应用范围一样广泛。选择合适的仪器，校准，功能，以及采用可靠的RF测量方法，可以最优化你的测试的结果（网络分析仪应用案例）。
常用的网络分析仪的基本结构
网络分析仪主要由信号源、信号分离装置、接收机和处理显示单元组成，下面我们做详细的说明。
（1）信号源：由3～6GHz YIG振荡器、3.8GHz介质振荡器、源模块组件、时钟参考和小数环组成的合成信号源，可以提供多种信号输出。
（2）测试装置：一般是由定向耦合器和开关构成，其作用是分离反射信号和入射信号，从而进行初期的信号分离和预处理。
（3）信号接收机：测试装置预处理的信号经过处理之后的再次处理，其作用是对用于信号的下变频及中频数字信号处理，供输出使用或者显示比对，接收机主要是由取样/混频器、中频处理和数字信号处理等部分组成。
（4）显示器：起作用是直观的可以看出显示输出或者信号比对等，用于字符和图形的高亮度、高速显示，主要有由图形处理器、高亮LCD显示器、逆变器等部分组成。
