2019年12月18日 | 数字示波器采样率是什么,和带宽有什么关系

2019-12-18 来源：elecfans

数字示波器是什么

数字示波器是数据采集，A/D转换，软件编程等一系列的技术制造出来的高性能示波器。数字示波器一般支持多级菜单，能提供给用户多种选择，多种分析功能。还有一些示波器可以提供存储，实现对波形的保存和处理。目前高端数字示波器主要依靠美国技术，对于300MHz带宽之内的示波器，目前国内品牌的示波器在性能上已经可以和国外品牌抗衡，且具有明显的性价比优势。

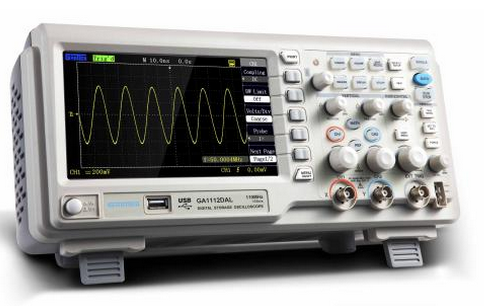

数字示波器采样率是什么,和带宽有什么关系

数字示波器的优点

1.体积小、重量轻，便于携带，液晶显示器

2.可以长期贮存波形，并可以对存储的波形进行放大等多种操作和分析

3.特别适合测量单次和低频信号，测量低频信号时没有模拟示波器的闪烁现象

4.更多的触发方式，除了模拟示波器不具备的预触发，还有逻辑触发、脉冲宽度触发等

5.可以通过GPIB、RS232、USB接口同计算机、打印机、绘图仪连接，可以打印、存档、分析文件

6.有强大的波形处理能力，能自动测量频率、上升时间、脉冲宽度等很多参数

示波器的采样点

示波器的采样速率是数字示波器的重要指标，表示每秒采样次数（Sa/s），是数字示波器对信号采样的频率。示波器的采样速率越快，所产生的波形的分辨率和清晰度越高，信息的丢失率越低。如GA1202CAL示波器的实时采样率为1Gsa/s。

是每秒采样1G个点。但是，数字示波器的采样率不是固定不变的，随着你的屏幕分辨率不同，其每秒采样的次数也不同。1G是指采样的最大值。

示波器宽带和采样率关系

就信号重建而言，采样频率大于2倍信号带宽即可（香农采样定理），不需要5倍之说；

adc的原理决定了它内部有积分、保持、比较等环节将模拟信号采样并量化成数字量，这就需要时间；量化的位数越多，需要的时间越长，因而ADC的容许最高采样频率与位数成反比，ADC芯片的采样频率通常有一个极限，达不到那么高，到GHz就很难了；实现高速采样一般都是通过时序控制，由N个ADC轮番工作来实现的；这样，对于每个ADC而言，其个体采样频率为总体采样频率的1/N；比如要实现1G采样，用100个ADC的话，每个ADC只需要以10MHz采样速率工作即可；你所说的高采样、高位数兼顾，完全可以采用多片ADC轮番上阵实现（当然，成本、复杂性会高一些）

宽带和采样率对于示波器的影响

带宽是反映信号频率通过能力，带宽越大，对信号中的各种频率成分（特别是高频成分）能准确有效地放大与显示，也就较为准确，如果带宽不够，那就会损失很多高频成分，信号自然就显示不准确了，出现较大误差。而采样率是将模拟量转换为数字量时对信号转换的频率（即每秒采集次数），这个频率越高，单位时间内对信号的采集就越多，信号中的信息就保留越多，丢失信息就少，转换出的数字量就能准确反映信号的数值，再由LCD显示就能较为准确完整显示信号波形，采样点越多，显示的点就越多，就越清晰。

数字示波器采样率带宽
