2019年12月18日 | SDS2000X系列超级荧光示波器详解
2019-12-18 来源：elecfans
SDS2000X 系列超级荧光示波器，最大带宽300MHz，实时采样率最高2GSa/s，存储深度可达140Mpts，是一款高性能经济型通用示波器。
SDS2000X 系列采用了新一代SPO技术，波形捕获率高达500，000 帧/ 秒（Sequence模式），具有256级辉度等级及色温显示；创新的数字触发系统，触发灵敏度高，触发抖动小；支持丰富的智能触发、串行总线触发和解码；支持历史模式（History）、顺序模式（Sequence）、增强分辨率模式（Eres）和高速Pass/Fail测试；具备丰富的测量和数学运算功能；集成25MHz 任意波形发生器（AWG）和16路数字通道（MSO）；最常用功能都采用人性化的一键式设计，易用性更好。

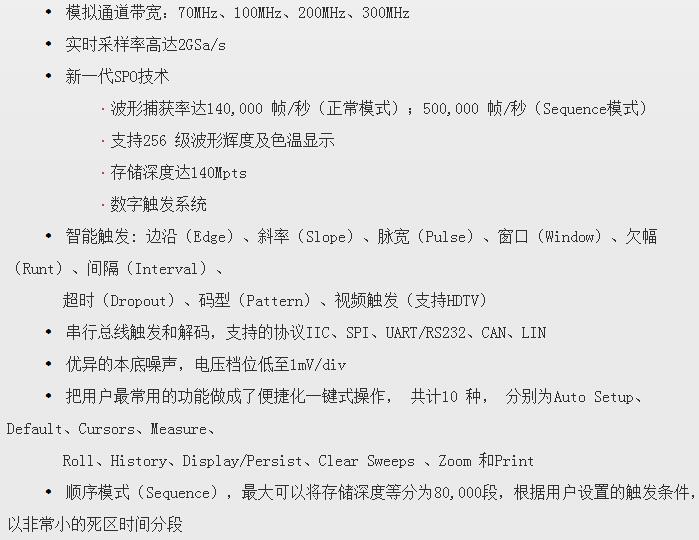

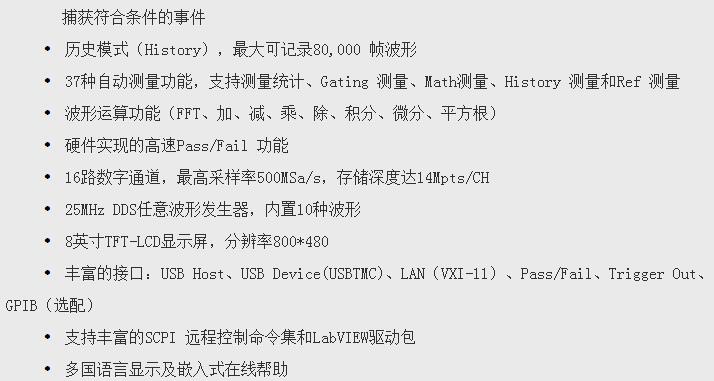

一、SDS2000X系列主要特性
二、SDS2000X系列设计特色

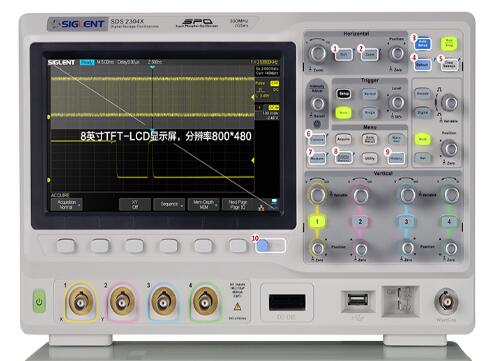

8英寸大屏和10种一键操作
1）配备了8英寸TFT-LCD显示屏，分辨率800*480
2）把用户最常用的功能做成了便捷化一键式操作，共计10种，分别为Auto Setup、Default、Cursors、Measure、Roll、History、Persist、Clear Sweeps 、Zoom和Print
3）支持10X探头自动检测
三、波形捕获率高达500，000帧/秒

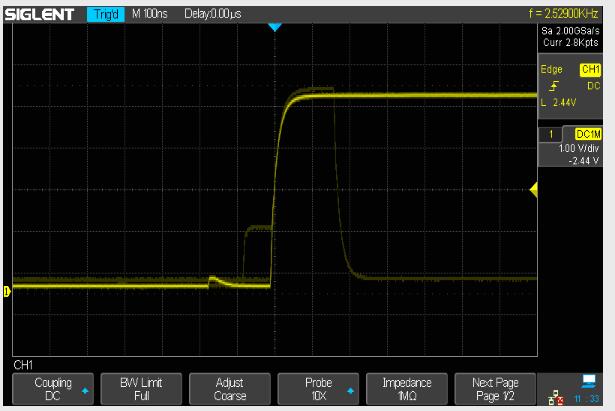

高达500，000 帧/秒的波形捕获率（Sequence模式），使示波器能轻松捕获到异常事件或低概率事件
四、最大存储深度高达140Mpts

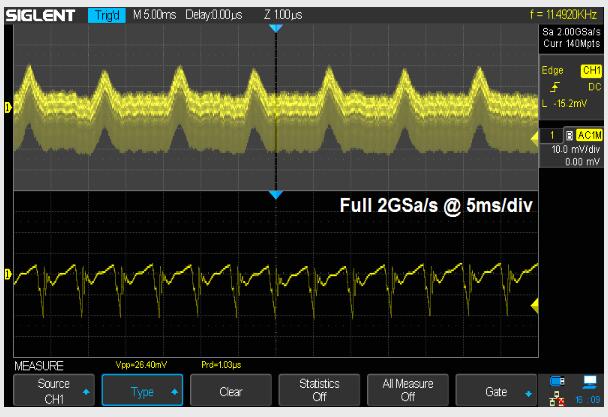

最大140Mpts的深存储，用户能够使用更高的采样率捕获更长时间的信号，然后快速放大需要关注的区域，既能总览全局也能细节呈现

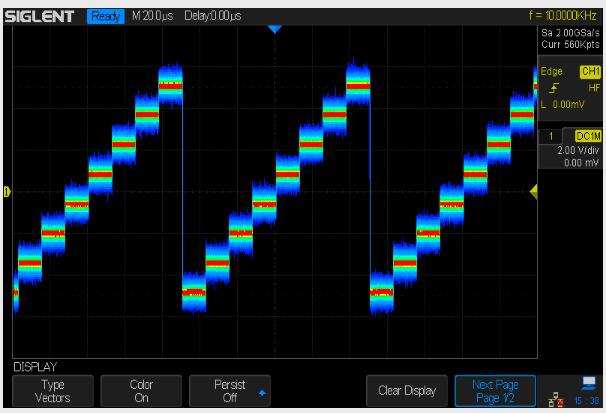

五、256级辉度等级及色温显示
SPO显示技术是高刷新率和多帧叠加的结果，当单位时间内，当某一像素点出现的波形概率越高，该像素点就越亮，反之越暗
色温显示，以颜色的冷暖程度表示波形的出现概率，色度值越暖，波形出现概率越高

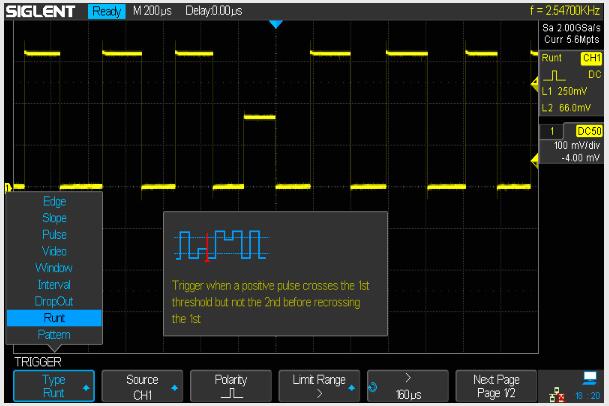

六、丰富的触发功能
具有丰富的触发方式，包括边沿，斜率，脉宽，视频，窗口，欠幅，间隔，超时，码型，IIC，SPI，UART/RS232，LIN，CAN

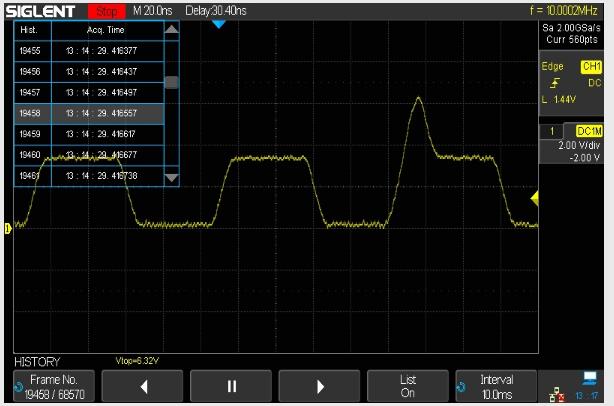

七、历史模式（History）
1）最大可记录80，000 帧波形
2）自动实时录制，随时可回放历史波形观察异常事件，并通过光标或测量参数快速定位问题来源
3） 键盘面板上的“History”按键可以快速启动该功能

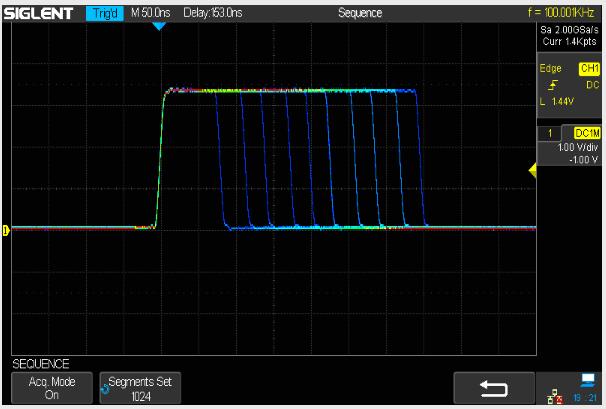

八、顺序模式（Sequence）
顺序模式将波形储存空间分成多段，每段空间存储一个触发帧，最大可以采集80，000 个触发事件，在Sequence 周期内可最大限度地降低死区时间（小至2μs），提高对异常事件的捕获概率。Sequence 模式下采集的波形也可以通过History 回放

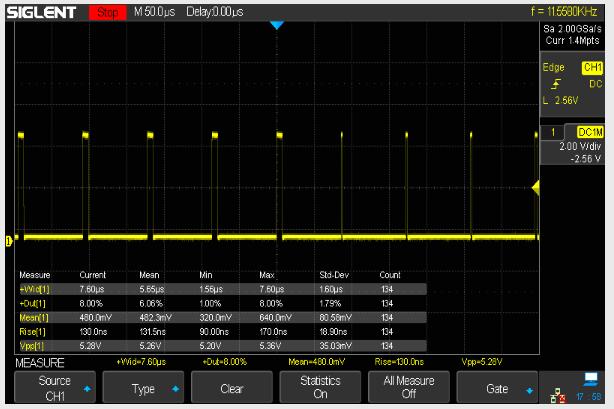

九、全面的测量统计功能
1） 参数统计功能可显示任意参数的五种测量值：当前值、平均值、最小值、最大值、标准差
2）可同时测量统计五种不同的参数
3）支持GaTIng测量、Math测量、History测量和Ref测量
十、先进的数学运算功能
1）除传统的（+，-，*，/）运算外，还支持FFT、微分、积分和平方根运算
2）积分运算支持gaTIng积分，用光标设定积分的时间段

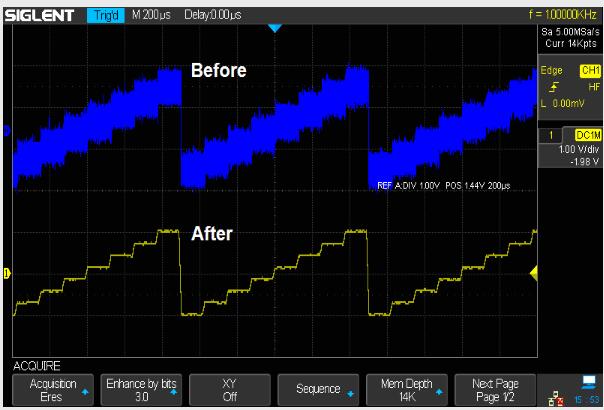

十一、Eres采集模式
Eres采集模式能有效提高信噪比，并且不像平均模式那样依赖于信号的周期性和触发点的稳定
十二、硬件实现的高速Pass/Fail测试

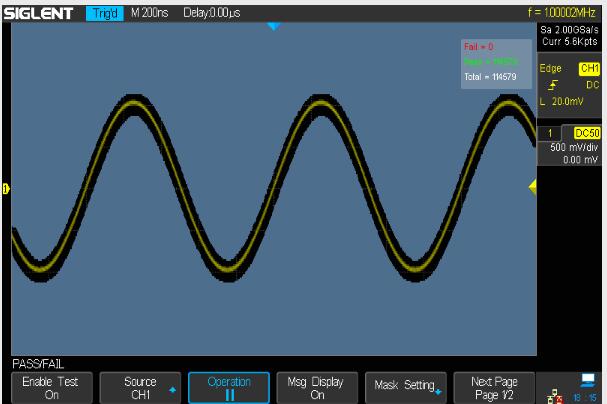

1） 实现了基于硬件的Pass/Fail测试功能，每秒执行高达140，000次Pass/Fail测试
2）可根据用户自定义的垂直和水平容限，将被测信号与创建的模板进行比较，如果被测信号超出设定的容限则测试失败
3）用户可以预先设定测试失败时采集停止以及蜂鸣器告警，适适用于长期监测异常信号
