2019年12月24日 | 液体涡轮流量计的工作原理及类型

2019-12-24 来源：elecfans

一、涡轮流量计的概述

进口涡轮流量计的价格数倍于国内的流量计，实际上涡轮流量计的测量原理是根据流体流经传感器壳体，由于涡轮流量计叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定。在一定条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由*磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电。所以做工方面国产和进口的涡轮流量计差异不大。

涡轮流量计是本公司采用国外先进技术生产制造的，是zui理想计量液体的流量计之一。它具有结构简单，计量精度高，使用寿命长，操作简单，容易检修等特点。该产品广泛用于冶金、化工、石油、城建、环保、食品等领域，高精度测量水、自来水、柴油、汽油和较低粘度原油等液体的体积流量。

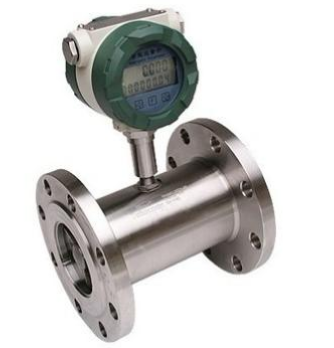

液体涡轮流量计的工作原理及类型

二、液体涡轮流量计的工作原理

传感器内的涡轮在流体作用下产生旋转，使信号检测器的磁场产生变化，因此在信号检测器的线圈中感应出交变电压，在经过放大器放大、滤波、整形输出方波信号。此信号电压的频率与叶轮的转速成正比，即与流体的流量（流速）成正比。

三、液体涡轮流量计的仪表类型

A、现场显示型

智能流量计是采用先进单片微机技术设计的新型流量计显示仪表，与脉冲信号输出的流量传感器（如涡轮、旋涡）配套。可显示瞬时流量和累计总量。累计流量：八位数字，小数点后面3位有效数字。瞬时流量：六位数字，可显示出每升的变化。显示精度：±1个显示单位。信号输出：脉冲输出：1~3000Hz外供+12~+24VDC电源电流输出：4~20mA外供+24VDC电源（两线制）内置2节3V锂电池并联供电。当电压低于2.7V时出现欠压指示，隔爆型。小信号切除功能。

B、脉冲输出型

工作电压：+12VDC或+24VDC两种（客户定货前必须选定一种供电电源）。信号传输距离：小于250米。输出信号：方波信号幅值：+12VDC供电幅值大约为10V+24VDC供电幅值大约为20V安装：放大器和涡轮流量传感器连接为M16×1.5螺纹，涡轮流量传感器安装完后，把放大器拧到涡轮流量传感器上，用手拧到感觉放大器到底后再把锁紧螺母带紧。接线：脉冲输出型放大器对外引线为三根，红线、白线和屏蔽。红线接正电源，白线为脉冲输出和其它显示仪或设备连接，屏蔽接地。

C、4～20mA输出型

工作电压：外供电+24VDC（两线制）输出信号：4~20mA或1-5V、4mA对应涡轮流量传感器零流量，20mA对用涡轮流量传感器zui大流量，流量范围见涡轮流量传感器铭牌。信号传输距离：小于250米。安装：涡轮流量传感器安装完后，把放大器拧到涡轮流量传感器接头处（m16×1.5螺纹），用手拧到感觉放大器已经到底后把锁紧螺母带紧。接线：4~20mA输出型放大器对外引线为红线和白线。红线为电源线，白线为信号线。

D、分体远传显示型

工作电压：外电源供电220VAC信号传输距离：小于250米显示仪瞬时四位：累计总量九位显示显示仪尺寸：横式：160mm×80mm竖式：80mm×160mm显示仪带4~20mA输出并能与计算机连接

液体涡轮流量计传感器类型
