2019年12月26日 | 两个74HC595驱动8位数码管程序+Proteus仿真

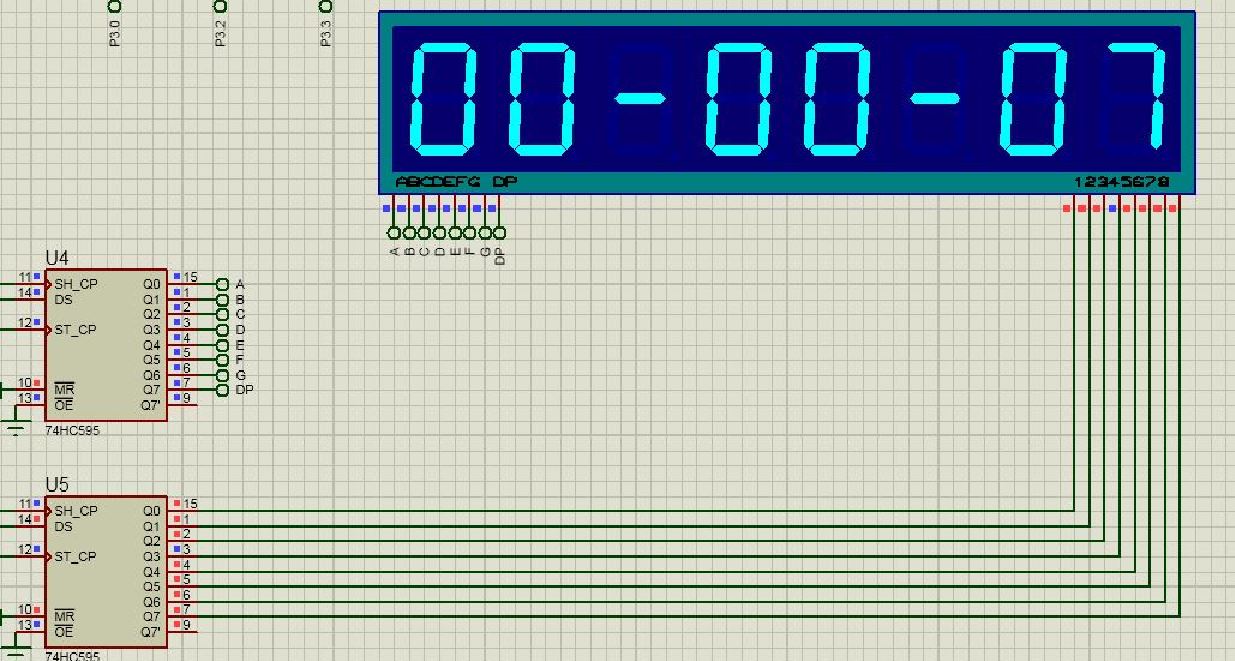

两个74HC595共用了，6个IO口，简单的定时器时钟，主要是74HC595的控制。仿真：


单片机源码：

#include

#include

typedef unsigned char uchar;

typedef unsigned int uint;

#define date P0

#define count 50000

#define TH_0 (65536-count)/256

#define TL_0 (65536-count)%256

uchar diss[8];

uchar code distab[17] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,

                                                                                                                                0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0x40};

uint sec=0,min=0,hour=0;

void delay(uint iii)

{

        while(iii--);

}

void _74hc595_dula(uchar dat)

{

        uchar i=0;

        sh_cp_dula=0;

        st_cp_dula=0;

        for(i=0;i<8;i++)

        {

                dula=dat>>7;

                dat=dat<<1;

                sh_cp_dula=1;

                _nop_();

                _nop_();

                sh_cp_dula=0;

        }

        st_cp_dula=1;

        _nop_();

        _nop_();

        st_cp_dula=0;

}

void _74hc595_wela(uchar dat)

{

        uchar i=0;

        sh_cp_wela=0;

        st_cp_wela=0;

        for(i=0;i<8;i++)

        {

                wela=dat>>7;

                dat=dat<<1;

                sh_cp_wela=1;

                _nop_();

                _nop_();

                sh_cp_wela=0;

        }

        st_cp_wela=1;

        _nop_();

        _nop_();

        st_cp_wela=0;

}

void display()

{

        uchar dat,i=0;

        for(dat=0xfe;dat!=0xff;dat=(dat<<1)|0x01)        //1011 1111

        {

                _74hc595_dula(distab[diss[i++]]);

                _74hc595_wela(dat);

                if(i==8)i=0;

                delay(100);

                _74hc595_dula(0x00);

                delay(100);

        }

}

void disss()

{

        diss[0]=hour/10;

        diss[1]=hour%10;

        diss[2]=16;

        diss[3]=min/10;

        diss[4]=min%10;

        diss[5]=16;

        diss[6]=sec/10;

        diss[7]=sec%10;

}

void timer0_init()

{

        TMOD=0x01;

        EA=1;ET0=1;TR0=1;

        TH0=TH_0;TL0=TL_0;

}

void main()

{

        timer0_init();

        while(1)

        {

                display();

                disss();

        }

}

void timer0() interrupt 1

{

        static uchar j;

        TH0=TH_0;TL0=TL_0;

        if(++j==20)

        {

                j=0;

                sec++;

                if(sec==60)

                {

                        sec=0;

                        min++;

                        if(min==60)

                        {

                                min=0;

                                hour++;

                                if(hour==24)

                                {

                                        hour=0;

                                }

                        }

                }

        }

}
